壁挂式多层线缆整理承托金属支架

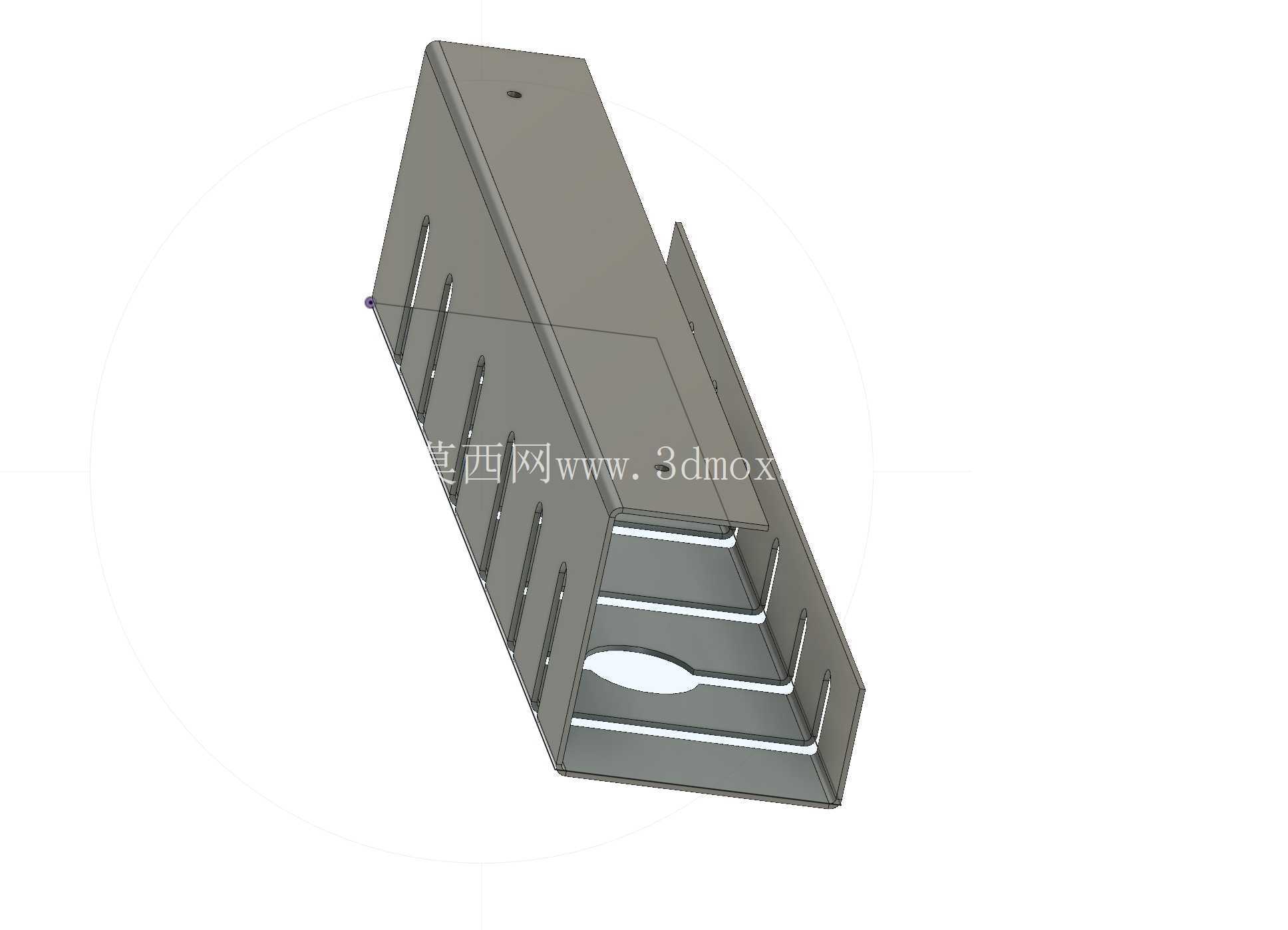

　　在弱电井布线、机柜侧装理线、工业设备控制柜旁走线、小型工作室桌面下线缆收纳这类场景里，零散的电源线、信号线、网线如果没有规整的承托结构，很容易出现线缆垂落受力、外皮磨损、后期排查线路难以梳理的问题，这款壁挂式多层承托支架就是针对这类零散线缆的规整收纳需求设计的钣金结构件。从结构设计来看，整体采用L型主承力结构，垂直贴墙面为安装基准面，上面预留的沉头安装孔可以适配膨胀螺丝或者自攻螺丝直接固定在墙面、机柜立柱、设备侧壁等平整安装面上，安装时只要保证基准面与安装面完全贴合，就能避免长期承重后出现支架歪斜的问题。

　　水平方向延伸出三层平行的承托托板，每层托板之间预留了均匀的走线间隙，既可以分层放置不同功能的线缆，比如强电电源线放在最下层、信号控制线放在中层、网线类弱电线缆放在最上层，避免强弱电之间的信号干扰，也能给线缆预留足够的散热空间，避免多根线缆堆叠积热加速外皮老化。托板边缘做了向内的折边处理，没有裸露的钣金切割锐边，一方面能提升托板自身的结构强度，避免薄钣金长期承重出现边缘弯折变形，另一方面也能防止线缆拖动时被锐边割破绝缘外皮，降低线路短路的安全隐患。

　　每层托板靠近外侧的位置都开有长条形的理线卡槽，布线时可以用扎带穿过卡槽把对应层的线缆束固定在托板上，避免设备震动或者后期拉扯线缆时，线缆从托板上滑落移位，固定后的线缆束走线顺直，后期检修时能快速梳理出每一束线缆的走向。垂直安装面的两侧也做了同向的折边加强筋，整个支架不需要额外焊接加强筋，仅靠钣金折弯工艺就能获得足够的结构强度，整体重量更轻，安装时单人就能完成定位固定，长期承重也不会出现主结构变形的问题。最下层托板上预留的椭圆形穿线孔，可以让从下方接入的线缆直接穿过托板进入上层理线区域，不需要从托板外侧绕线，让整体走线更加整洁，也能减少线缆的弯折角度，避免线缆过度弯折导致内部线芯断裂。

　　从安装边界来看，这款支架的垂直安装面宽度适配常规的86型线盒旁侧安装空间，不会遮挡墙面原有插座面板，水平伸出的长度控制在合理范围内，安装在桌面下方时不会磕碰膝盖，安装在机柜侧方时不会影响机柜柜门的正常开合，安装在弱电井墙面时也不会占用过多的通道通行空间。实际使用时，除了承托线缆之外，也可以临时放置小型的接线端子、信号适配器这类小型弱电配件，拓展了支架的使用场景。钣金折弯的一体成型结构没有多余的拼接缝隙，日常清洁时只需要擦拭表面就能清理积灰，不会在缝隙里积攒灰尘或者虫类残骸，适合在机房、工作室、工业车间这类长期无人频繁打理的场景使用。设计时特意控制了每层托板的承重冗余，单一层托板可以承载常规布线场景下的多束线缆重量，不会因为线缆堆叠过多出现托板下弯的情况，垂直安装孔的孔位间距也适配市面上常见的机柜立柱安装孔距，不需要额外打孔就能直接固定在标准机柜的侧方立柱上，适配性更强。
