2.5英寸固态硬盘安装固定支架结构

　　在桌面PC装机、工业工控机存储扩展、老旧笔记本硬盘升级、小型NAS存储节点搭建这类场景里，2.5英寸固态硬盘的安装固定一直是容易被忽略但直接影响设备运行稳定性的环节。很多机箱或者设备的存储仓位最初是为3.5英寸机械硬盘设计，直接放置2.5英寸SSD会出现间隙过大、固定点位不匹配的问题，设备运输或者长期运行受震动影响时，容易出现硬盘接口松动、接触不良甚至盘体磕碰损坏的情况，这套安装结构就是针对这类适配痛点做的具象化设计。

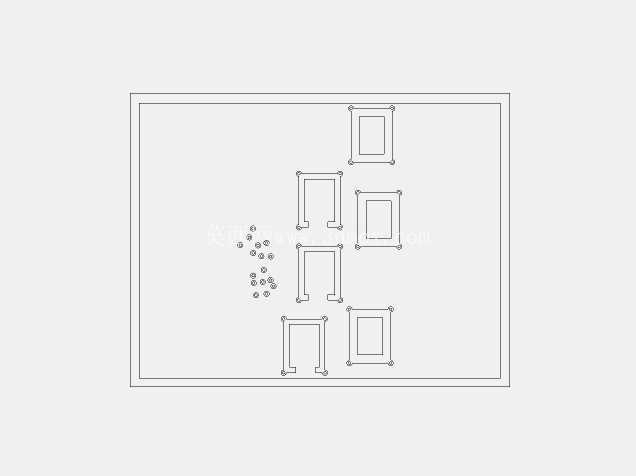

　　从实际功能来看，这套结构核心是完成2.5英寸SSD的可靠定位，同时适配标准3.5英寸硬盘位的安装孔位，不需要额外对机箱或者设备仓位做打孔、切割类的改装，直接替换原有3.5英寸硬盘的安装逻辑就能完成固定。结构上做了多盘位的布局规划，单个安装位的内轮廓尺寸严格匹配2.5英寸SSD的标准外形参数，预留的间隙刚好控制在0.2-0.3mm，既不会因为间隙过小导致硬盘安装卡滞，也不会因为间隙过大让硬盘在支架内出现窜动。每个盘位周边都设计了对应的螺丝固定柱，柱体高度刚好和SSD侧边的安装孔位齐平，不需要额外加垫高柱就能直接用标准硬盘螺丝完成锁附，锁附后的盘体和支架平面完全贴合，不会出现翘边、应力集中的情况，避免长期锁附导致硬盘PCB板变形。

　　设计过程中优先考虑了安装的便捷性，支架整体采用平板式的框架结构，没有复杂的倒扣或者卡扣结构，不管是量产做钣金冲压还是3D打印打样验证，都能快速实现，不需要复杂的模具或者后处理工序。支架上的安装孔位完全对齐标准3.5英寸硬盘的侧装、底装孔位坐标，用户不需要重新测量孔距，直接沿用原有硬盘位的固定螺丝就能把整个支架连同SSD固定在设备仓位里，安装流程和安装一块普通3.5英寸机械硬盘没有区别，降低了普通用户的操作门槛。

　　考虑到SSD运行时的散热需求，每个盘位的对应区域都没有做全封闭的盖板设计，而是预留了足够的镂空空间，硬盘工作时产生的热量可以直接通过镂空区域流通散发，不会因为支架包裹导致热量堆积，影响SSD的持续读写性能和使用寿命。支架上还预留了走线的避让空间，SATA数据线和供电线插接后，线材可以顺着支架边缘的空位排布，不会出现线材被支架挤压、接口被顶住无法插到底的情况。

　　从安装边界来看，整个支架的外轮廓尺寸和标准3.5英寸硬盘完全一致，厚度控制在常规硬盘支架的允许范围内，不会出现安装后和机箱内其他部件比如显卡、内存、走线架产生干涉的情况。不管是垂直安装的机箱硬盘位、水平放置的NAS盘位，还是工控机里的侧向存储仓位，这套结构都能适配，固定后的硬盘能承受常规的运输震动和设备运行时的风扇震动，不会出现松脱。另外结构上还做了一定的通用性扩展，除了标准7mm厚度的2.5英寸SSD，9.5mm厚度的2.5英寸机械硬盘也能兼容安装，不需要调整结构尺寸就能覆盖大部分2.5英寸存储设备的安装需求，在小体积主机改装、迷你PC存储扩展这类空间受限的场景里，这种一体化的安装支架能省去很多定制转接件的麻烦，不需要单独采购多个转接配件就能完成多块SSD的固定，提升机箱内部空间的利用率，也让内部走线更加规整。
