带输入插头的串联式末端开关保险座结构

　　做低压电气布线这么多年，最头疼的就是末端取电支路的防护问题——很多桌面设备、小型实验台架、临时外接用电回路，要么直接从主线扯线接插头，没有单独的过流保护，一旦末端负载短路，直接跳上级总闸，排查故障要绕半层车间；要么单独串保险丝和开关，零散的元件露在外面，拉扯几次接线端子就松脱，积灰或者溅到切削液还容易出接触不良的问题。这次做的这个串联式末端开关保险座，就是针对这类零散小功率取电场景做的集成化结构。

　　从实际使用场景来看，这类结构适配的场景非常杂：车间里小型台式打磨设备的供电支路、实验室测试台的外接供电端、DIY小型加工设备的进线端、甚至是户外临时布设的低压照明回路进线端，都需要这么一个集成了通断控制和过流熔断保护的节点，不用再零散拼接开关、保险丝座、接线端子，减少外露接线点的同时，也能把支路故障隔离在末端，不会影响主回路的其他设备供电。

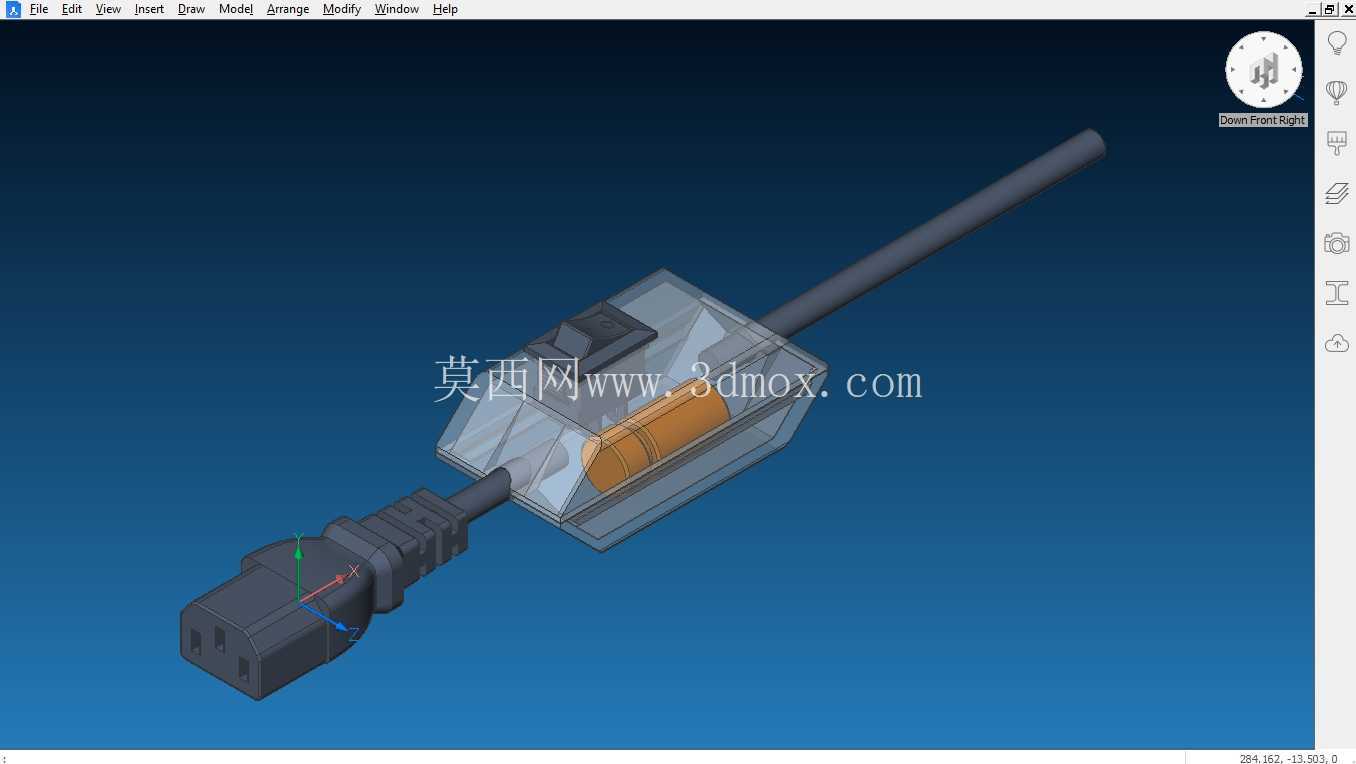

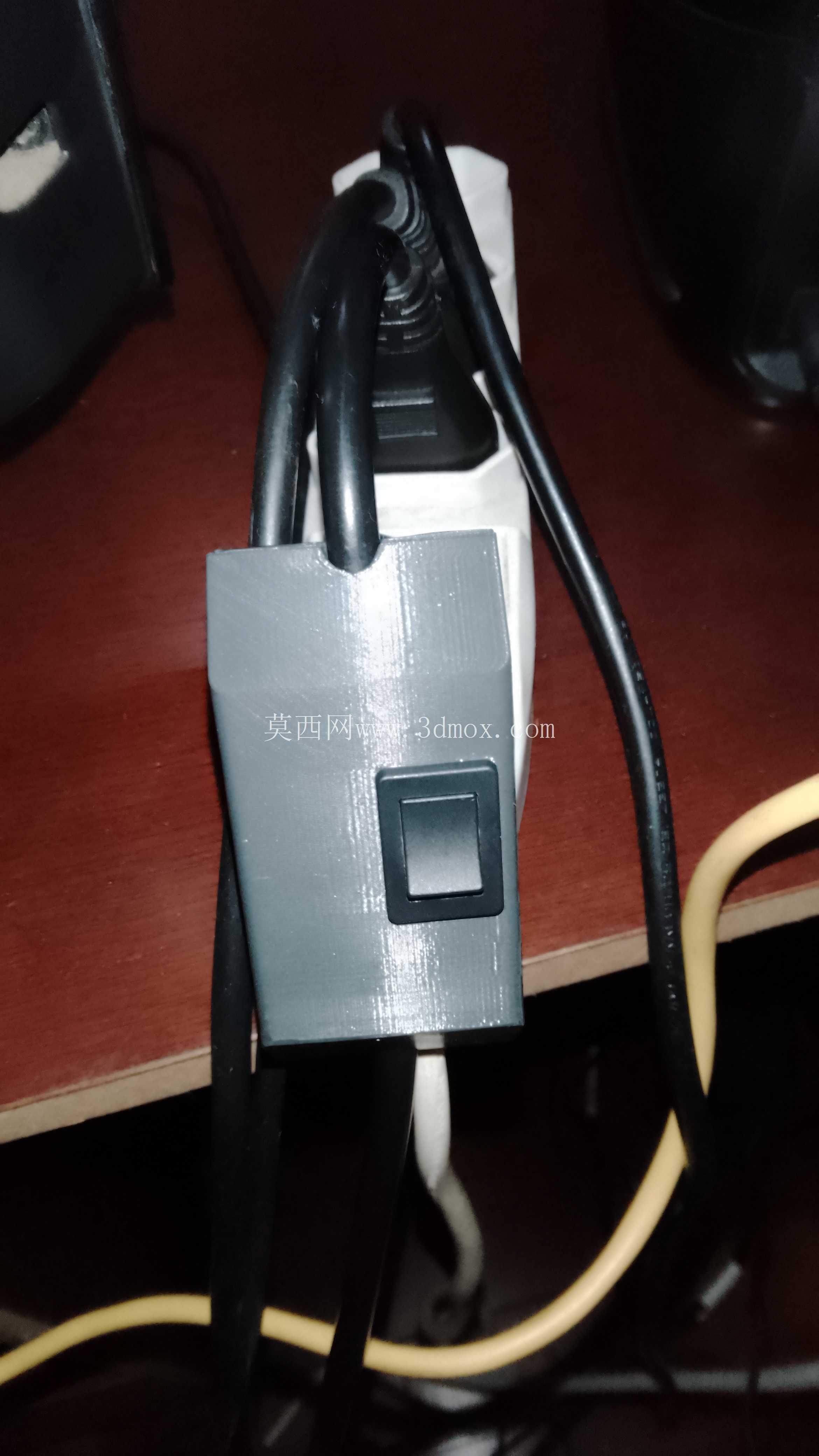

　　功能上这个结构做了两个核心模块的集成：一端是标准的品字输入插头，直接可以插在现有常规的设备供电插座上，不用额外做输入接线；另一端出线直接接末端负载，壳体内部把保险丝座和翘板开关做了串联排布，电流从插头进来先经过开关触点，再经过保险丝腔，最后从出线端引出到负载。开关外露在壳体上表面，不用开壳就能直接控制支路通断，换保险丝的时候只需要掀开壳体上的透明翻盖就能操作，不用拆整个壳体的固定螺丝，日常维护很方便。透明的上盖设计也能直接看到内部保险丝的状态，不用拆壳就能判断是不是保险丝熔断，排查故障的时候能省不少时间。

　　设计的时候最先考虑的是安装边界和走线空间，整个壳体的长宽尺寸控制在普通接线盒的一半大小，不会占用太多安装位置，不管是用双面胶固定在设备侧壁，还是用扎带绑在设备支架上都能放得下。内部的走线槽做了限位结构，输入插头的引脚和开关引脚、保险丝座引脚之间的爬电距离完全满足低压电气的安全要求，不会因为内部积灰出现拉弧的问题。出线端做了橡胶护线圈，出线的时候线缆不会被壳体的塑料锐边割破绝缘层，经常拉扯线缆的场景下也能保护线芯不会被折断。壳体的合模线做在侧面，上下盖扣合之后有一圈密封槽，日常车间里的浮尘、少量溅水不会进到壳体内部，比裸露的接线端子可靠性高很多。

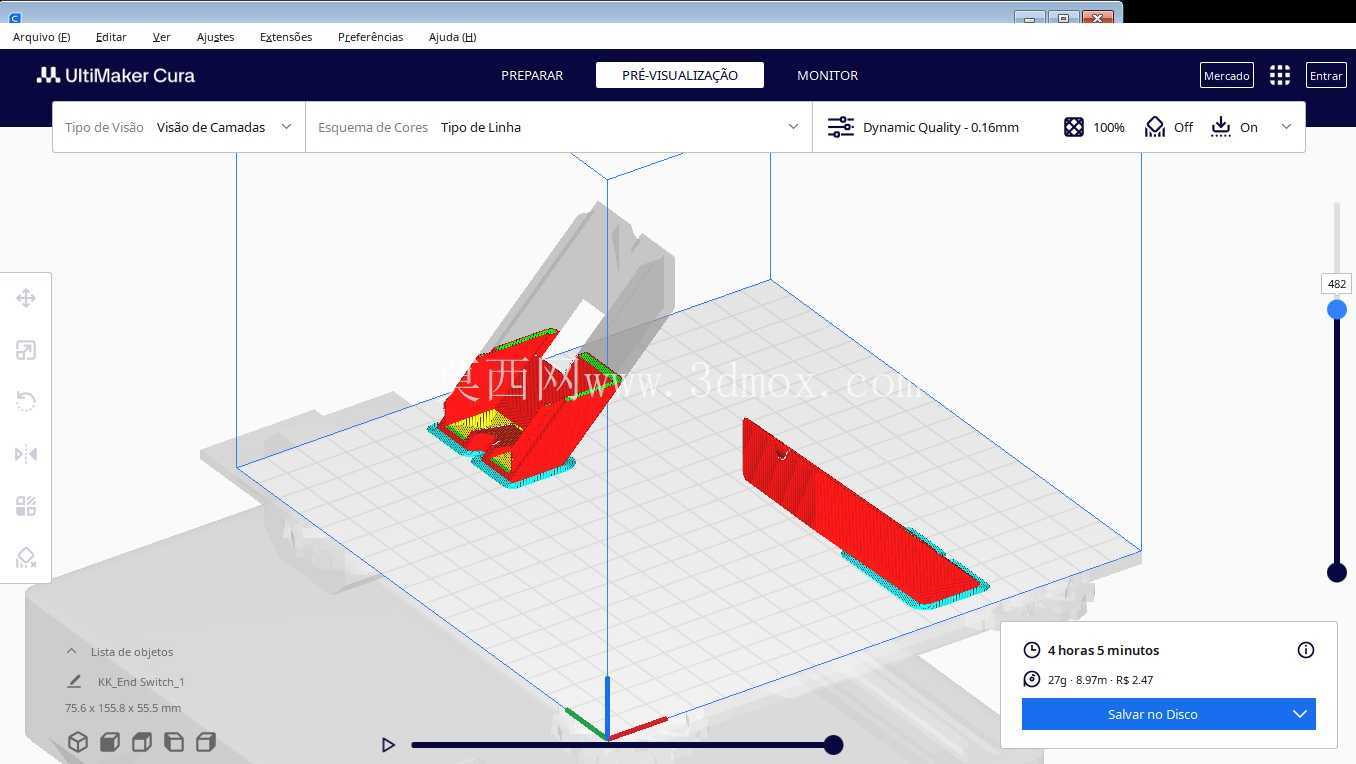

　　结构设计上特意做了无支撑可打印的壁厚处理，不管是做手板验证还是小批量自制，都不用额外加打印支撑，拆件之后直接就能加工，内部的保险丝腔做了标准尺寸的卡槽，适配常规的5*20mm玻璃管保险丝，不用开模做定制的保险丝配件，后期换件直接用市面上的标准件就行，维护成本很低。开关的安装位做了卡扣结构，装翘板开关的时候直接卡进去就行，不用打胶或者额外加螺丝固定，装配的时候能省不少工时。输入插头部分和壳体做了一体化的衔接结构，插头和壳体之间没有外露的接线点，拉扯插头的时候不会把内部接线扯松，比那种外接插头再接保险座的结构抗拉扯能力强很多。

　　实际选型用的时候要注意，这个结构适配的是小功率低压交流回路，内部的保险丝座额定电流和开关触点载流量要和末端负载匹配，不能超额定电流使用；安装的时候出线端的线缆外径要和护线圈的内径匹配，保证护线圈能抱紧线缆，避免线缆在壳体内窜动。和传统的零散接线方式比，这种集成结构把所有带电部件都封在壳体内部，车间里操作人员误碰带电点的风险基本能消除，支路出现过流的时候保险丝直接在这个节点熔断，不会波及上级回路，排查故障的时候只需要检查这个末端节点就行，不用沿着整条布线挨个查接线点，不管是设备改造还是新做小型设备的供电部分，都能省不少布线和后期维护的工作量。
