猫鼬莫里斯单速自行车车架结构设计

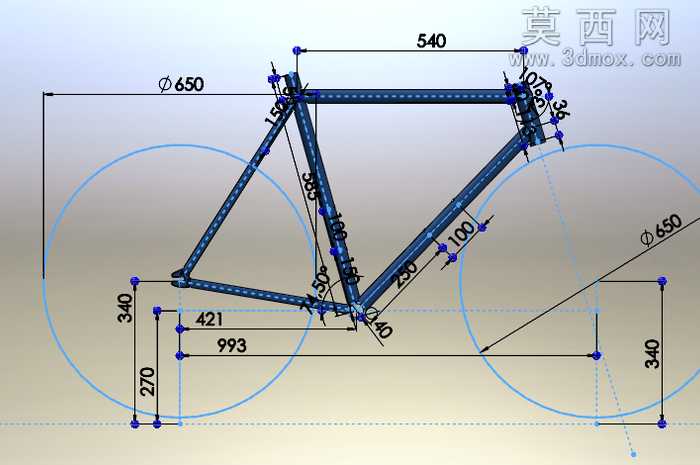

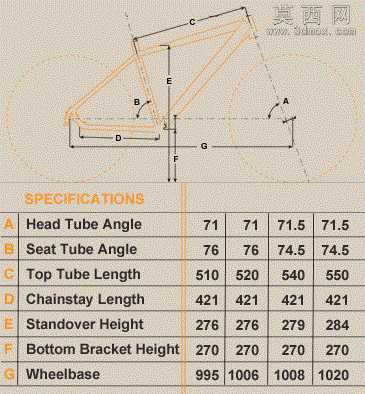

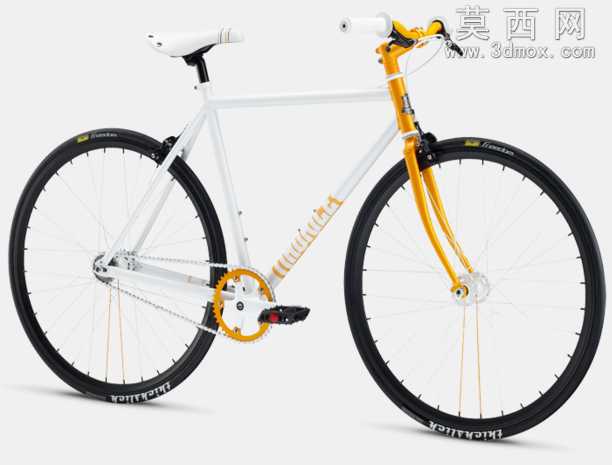

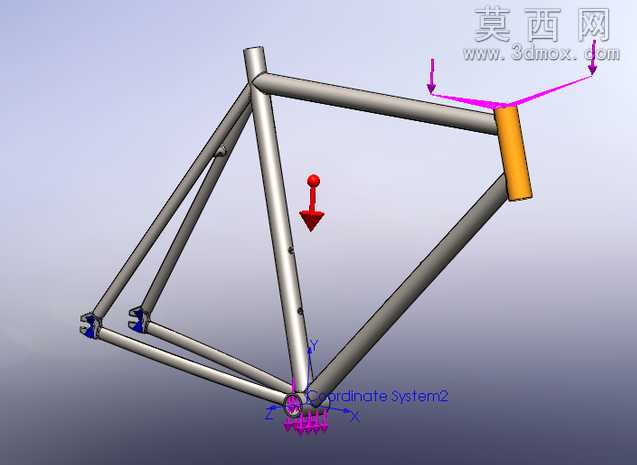

本作品为猫鼬莫里斯单速自行车的车架三维建模成果，建模过程依托SolidWorks平台完成，全程遵循城市单速自行车的结构设计逻辑，以还原经典款猫鼬100A30车型的车架几何特征为核心目标。建模初期先梳理经典城市单速车的车架比例参数，确定头管、上管、下管、座管、后上叉、后下叉六大核心管件的空间位置与连接角度，确保车架五通位置、后叉开档尺寸、头管倾角完全适配单速传动系统与城市骑行的操控需求。建模阶段采用实体建模与焊件特征结合的方式，先绘制各管件的中心路径草图，再根据不同部位的受力需求设定对应管件的管径与壁厚，头管部位因需承接前叉转向受力，采用加厚管材设计，五通位置做了局部补强结构处理，后叉末端预留了标准单速车轮的安装卡槽与紧链调节位，保证后续轮组、传动部件的装配兼容性。材质与渲染环节，车架主体赋予哑光白色金属烤漆材质，还原经典城市车的简约外观质感，头管前端的装饰部件赋予亮面金色金属材质，通过调整材质的反射率、粗糙度参数，模拟金属电镀件的光泽效果，渲染场景采用渐变浅灰背景，搭配柔和的三点布光，清晰展现车架各管件的连接结构与线条走向，避免多余光影干扰结构展示。结构设计上完全遵循单速自行车的刚性需求，上管采用水平经典几何造型，兼顾城市骑行的踩踏刚性与外观复古质感，下管做了微弧过渡处理，在不降低结构强度的前提下优化了管材受力分布，座管角度适配城市通勤的直立骑行姿态，后三角结构采用对称焊接布局，保证后轮安装后的同轴度，避免骑行过程中出现偏摆问题。整个建模过程严格按照实际自行车生产的管件焊接逻辑搭建，各连接部位的焊缝细节做了简化示意处理，既保证模型的视觉真实感，也控制了模型整体的文件体量，方便后续用于整车装配、结构受力模拟或者骑行场景的渲染展示，能够直观呈现这款经典单速自行车车架的设计特点与结构优势。
