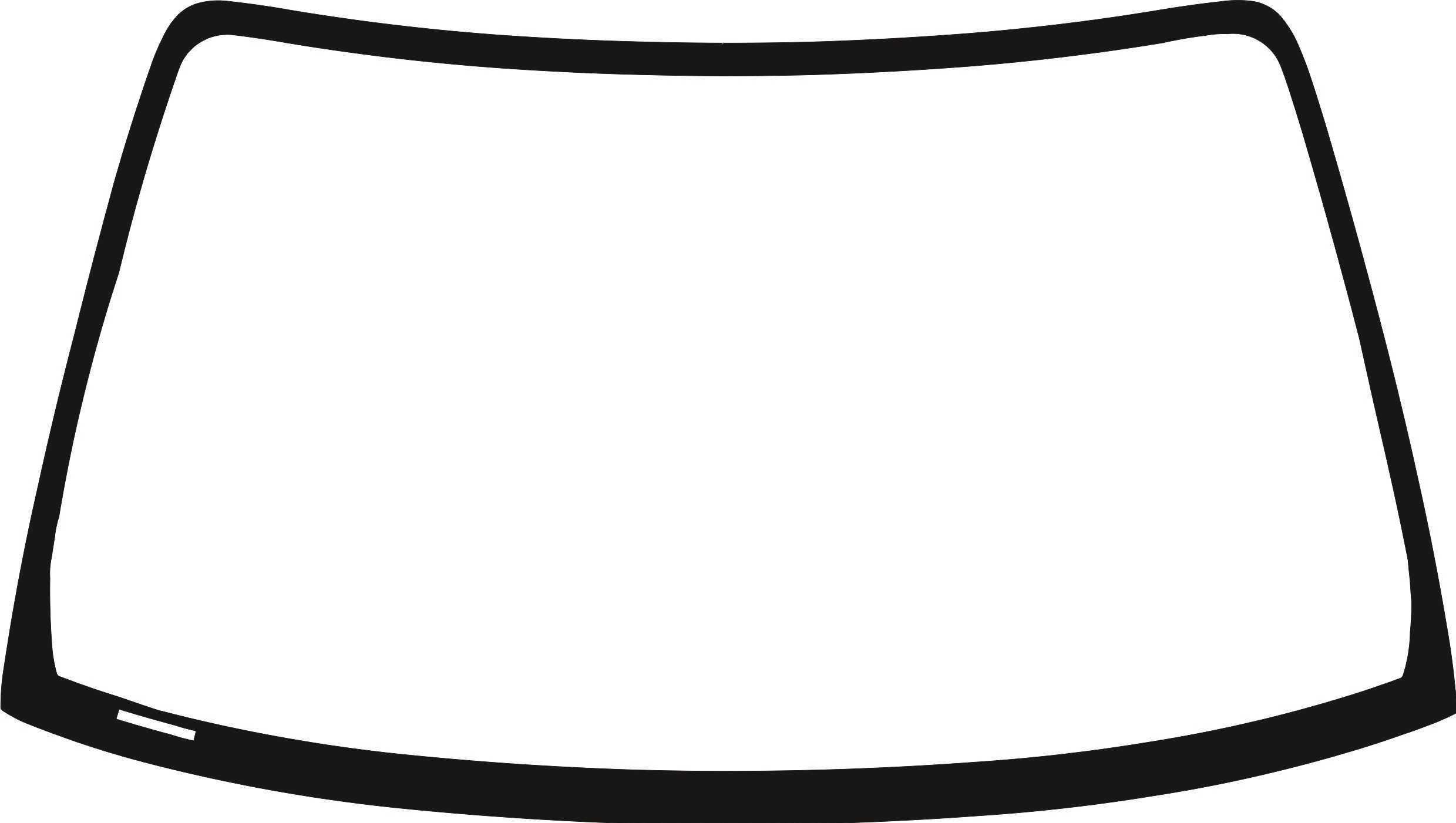

KE100LFWS汽车前挡风玻璃结构设计

　　建模过程中首先梳理了玻璃的曲面曲率逻辑：整体采用双曲面渐变设计，上部曲率贴合车顶导流弧线，能够在高速行驶时引导气流顺畅滑过车顶，降低风阻系数与风噪传导；下部曲率匹配仪表台上方的视野夹角，保证驾驶员在不同坐姿下都能获得无畸变的前方视野，避免出现视物变形引发的驾驶判断误差。玻璃的边缘轮廓完全贴合车身止口的形面走势，两侧边缘与A柱内板的间隙控制在装配公差允许范围内，既不会因为间隙过小导致安装时胶层挤压溢出，也不会因为间隙过大造成密封不严、高速漏风的问题。下部靠近雨刮转轴的位置预留了对应的安装避让缺口，能够适配雨刮臂的摆动行程，不会出现玻璃与运动部件的干涉问题。在整车结构设计环节，前挡风玻璃属于兼顾乘员视野防护、车身刚度补强、空气动力学导流的核心外覆盖件，本次呈现的KE100 LFWS配套玻璃结构，完全围绕对应车型的安装边界做参数化适配，建模阶段全程对齐车身A柱、上横梁、下围水槽的安装止口数据，没有做通用化的冗余设计。从实际装车场景来看，该款玻璃主要适配对应型号的家用乘用车型，日常行驶过程中需要承受高速气流冲击、飞石磕碰、温差形变等多重载荷，同时还要配合雨刮系统完成视野清洁，配合密封胶条实现车舱的防水、隔音、隔温功能。

　　从功能特性层面看，该玻璃的结构设计预留了夹层玻璃的厚度空间，建模时按照常规车用夹层玻璃的层厚比例做了分层结构预留，外层玻璃承受外部冲击，中间PVB胶片承担碎裂粘接作用，内层玻璃贴合车舱侧的安装附件，包括内后视镜底座安装位、雨量传感器贴合区域都在模型上做了对应的位置标识与形面适配，保证后续附件安装时能够完全贴合玻璃曲面，不会出现粘贴不牢、传感器检测角度偏移的问题。设计过程中还重点考虑了安装工艺的可行性：玻璃边缘的黑边区域（丝网印刷区域）宽度按照涂胶工艺要求做了统一设定，能够完全覆盖涂胶层，避免胶层外露受紫外线照射老化，同时黑边的渐变点阵设计也做了形面适配，不会因为曲面拉伸出现点阵变形影响外观。

　　玻璃四周的安装定位点在模型上做了明确的结构标识，总装车间可以通过这些定位点快速完成玻璃与车身止口的对位，减少装配调整时间，提升装车一致性。从安装边界的尺寸约束来看，该玻璃的整体宽度、高度、拱高参数完全匹配对应车型的窗框开口尺寸，建模时反复核对了玻璃与周边件的间隙面差：与车顶饰条的间隙、与A柱饰板的面差、与下围装饰板的搭接量都控制在整车DTS要求的公差范围内，不会出现装配后缝隙不均、高低差超差的问题。另外，玻璃下部的型面特意做了微小的弧度调整，能够让雨刮片在整个摆动行程内都紧密贴合玻璃表面，避免出现刮洗死角、雨刮跳动异响的问题。

　　在结构刚度匹配上，玻璃的曲率设计兼顾了自身的抗形变能力，在车辆经过颠簸路面车身发生扭转时，玻璃能够作为承载结构件分担一部分车身刚度载荷，减少窗框位置的形变，提升整车的NVH表现。建模时还考虑了后期维修更换的便利性，玻璃的轮廓没有设计过于复杂的异形结构，售后市场可以通过常规的玻璃拆装工具完成更换，不需要特殊的专用工装，降低了后期维护成本。对于三维建模从业者而言，这类汽车玻璃的建模核心不在于复杂的实体结构，而在于曲面的光顺度与边界的精准度，整个曲面需要做到G2连续，不能出现局部的曲率突变，否则不仅会影响外观反光效果，还会导致安装时出现应力集中，增加玻璃自爆的风险。在实际建模过程中，需要先导入车身窗框的点云或者止口数据，先搭建玻璃的主控制线，再通过扫掠、边界混合等方式生成主曲面，之后反复调整曲面的控制点，保证曲率变化均匀，再通过偏置命令生成玻璃的实体厚度，最后处理边缘的倒角、避让缺口、安装标识等细节结构。整个设计过程完全围绕装车后的实际使用需求展开，没有多余的装饰性结构，每一处形面调整、每一个边界尺寸都对应实际的功能要求，不管是用于整车装配验证、玻璃生产开模，还是用于维修配件的建模参考，都能提供精准的结构数据支撑。
