双屏电竞电脑桌外设组合结构设计

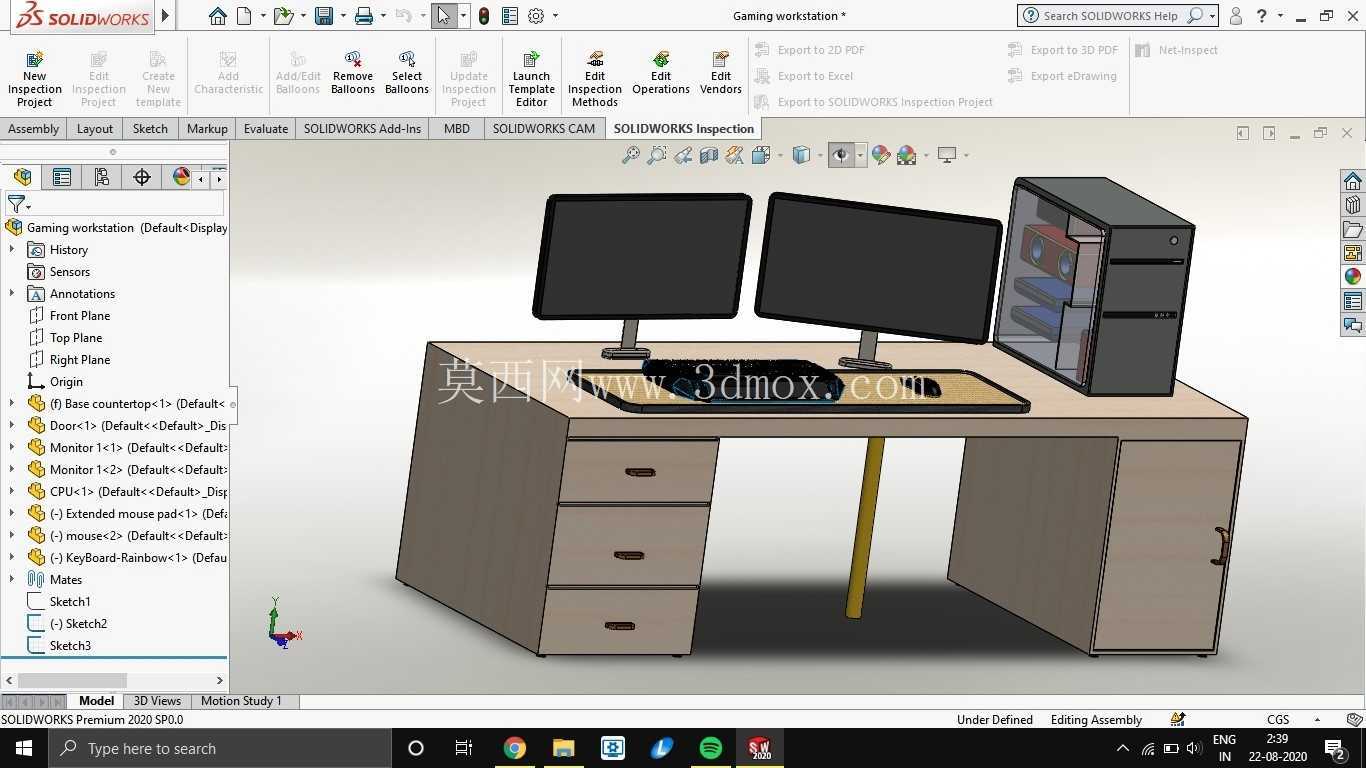

　　这套桌面组合结构的设计，最初是面向电竞空间、个人居家办公工位以及小型工作室创作工位的场景需求做的落地化结构还原，区别于常规民用家具的外观建模，整个结构从实际使用的安装边界、人机操作尺度出发做了全参数化的结构匹配。先从桌面主体的承载结构说起，左侧设置三层抽拉式抽屉单元，抽屉采用内嵌式滑轨安装位预留，每个抽屉的内部净空尺度按照日常桌面收纳的常用物件尺寸做了划分，最上层抽屉适配文具、小型数码配件的存放，中间层可放置笔记本、外接存储设备等稍大物件，最下层预留了足够高度放置主机配件、工具类物品，抽屉面板与桌体侧板做了齐平式的结构处理，避免外凸结构对人员腿部活动造成干涉。

　　桌体右侧设置独立侧柜，预留了台式电脑主机的放置位，侧柜内部做了分层承托结构，可根据主机尺寸调整承托板高度，侧柜外侧设置内嵌式拉手，开合过程不会超出桌体整体外轮廓，避免人员过往时发生磕碰。桌面中部的支撑腿采用单柱式结构，位置选在桌面进深方向的中后段，完全避开人员就坐时的腿部活动区域，支撑柱与桌面底部的连接位做了加强筋结构预留，保证桌面中部放置重物时不会出现下挠变形。桌面的整体尺度按照双屏摆放的需求做了宽度预留，两个显示器支架的安装位之间预留了足够的间隙，可同时放置两台27寸规格的显示器，不会出现屏幕边缘相互干涉的情况，显示器支架与桌面的连接位做了通用孔位预留，适配市面上绝大多数夹持式、穿孔式显示器支架的安装尺寸。桌面外设部分的结构还原完全贴合实际使用状态，键盘采用常规104键配列的结构尺度，放置在桌面中部靠前的操作舒适区，鼠标放置在键盘右侧的操作位，鼠标垫覆盖键盘与鼠标的整个操作区域，边缘与桌面边缘预留了50mm的安全距离，避免使用过程中鼠标垫滑落。主机部分的结构还原按照常规ATX机箱的尺度做了匹配，机箱侧透面板的位置朝向使用者就坐方向，机箱内部的硬件安装位做了简化的结构示意，包括电源位、硬盘位、显卡安装位的位置都与实际机箱结构保持一致，方便后续做硬件装配的动画演示或者结构调整。

　　从安装边界来看，整个桌体组合的外轮廓尺寸适配常规10平米左右的书房或者电竞房间摆放，桌体后侧与墙面预留了20mm的走线间隙，方便显示器电源线、主机连接线、外设线材的整理收纳，桌面后侧角落预留了走线孔位，所有线材可通过走线孔进入桌体下方的理线结构，保持桌面整洁。设计过程中特意规避了很多民用家具建模常见的结构问题，比如抽屉拉出后的重心偏移问题，在抽屉滑轨的选型预留上选用了三节式全展滑轨，承重参数按照单个抽屉15kg的承载做了结构校核，桌体整体的承重按照桌面均匀载荷100kg做了框架强度校核，保证放置双屏主机、外设以及其他桌面物件时整体结构稳定。

　　另外在人机尺度上，桌面高度按照750mm的常规办公坐姿高度做了设定，抽屉的拉手位置、侧柜的拉手位置都在人员坐姿状态下伸手可及的范围内，不需要过度侧身或者起身就可以完成抽屉开合、主机开关操作。整个模型的各个部件都做了独立的装配约束，显示器可实现俯仰角度调整、抽屉可实现抽拉动作、侧柜门可实现开合动作，完全还原实际使用过程中的运动状态，方便后续做场景渲染、人机工程分析或者结构改进设计。对于结构设计从业者来说，这套模型可以作为民用办公家具结构设计的参考样本，也可以作为电竞空间场景搭建的基础组件，各个部件的参数都可以根据实际需求做调整，比如修改桌面宽度适配三屏摆放需求、调整抽屉数量增加收纳空间、修改支撑腿结构适配不同的装修风格，所有的装配关系都保留了参数化调整的余量，不需要重新做装配约束就可以完成尺寸修改。
