手动杠杆式夹紧机构三维结构设计

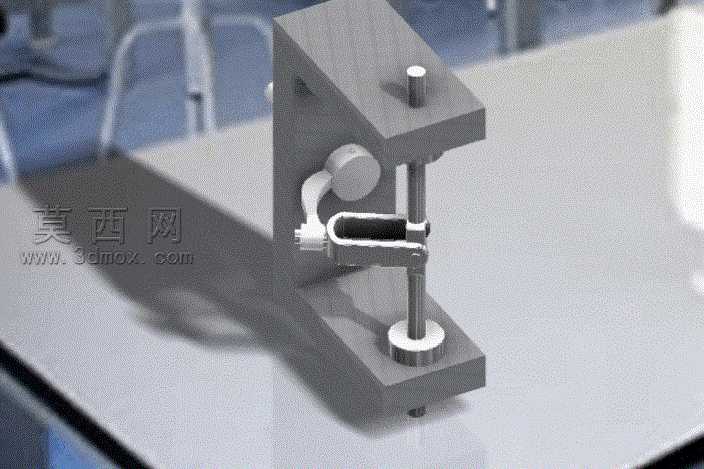

本作品为手动杠杆式夹紧机构的三维建模成果，建模阶段依托参数化设计逻辑完成全零件的尺寸关联搭建，从底部的C型安装基座开始，依次完成竖直导向立柱、顶部压头组件、中部杠杆传动臂、凸轮锁紧副、铰接销轴等全部零件的特征构建，每一处配合面都预留了符合机械设计公差要求的装配间隙，保证后续运动仿真过程中不会出现干涉报错。材质渲染阶段针对不同零件的实际加工属性做了区分设置：基座、立柱等结构承载件采用磨砂灰铸铁材质，调整粗糙度参数还原铸件表面的细微颗粒质感，搭配低强度环境光遮蔽效果凸显结构的厚重感；杠杆臂、铰接销轴、锁紧旋钮等运动零件采用45号钢调质后的金属质感，添加轻微的反光效果区分加工面与非加工面的视觉差异；压头端部的接触块采用聚氨酯材质，设置半哑光的漫反射参数，还原非金属缓冲件的视觉特征。结构设计上采用了杠杆增力与凸轮自锁结合的原理，手动扳动外侧的操作手柄时，杠杆臂绕中部铰接销轴转动，带动竖直压头沿立柱做直线下压运动，当压头接触待夹紧工件后，末端的偏心凸轮结构转动至自锁角度，无需持续施加外力即可保持稳定的夹紧力，反向扳动手柄即可快速解锁松开工件，整体结构无冗余零件，传动路径简短高效。设计过程中重点验证了运动行程与夹紧力的匹配关系，通过DMU运动学仿真反复调整杠杆的力臂比例与凸轮的轮廓曲线，既保证操作手柄的扳动力处于舒适的人力操作区间，又能让压头输出足够的夹紧力满足工装使用需求，同时对所有铰接位置做了限位结构设计，避免运动过程中出现零件脱出的问题，整体模型装配关系完整，可直接用于运动原理演示、工装设计参考以及相关机械结构的教学演示使用。
