树莓派3A散热防护外壳结构设计

　　这款外壳是针对树莓派3A单板计算机开发的配套防护结构，在嵌入式开发、小型智能终端搭建、工业现场边缘数据采集节点部署场景中，这类定制化外壳的作用远不止简单的物理防护。很多工程师在做原型验证阶段往往忽略外壳的适配性，直接将裸板放置在试验台或者设备柜内，很容易因为现场的金属碎屑、线缆拉扯、意外触碰造成板卡引脚短路、接口松动，甚至核心元器件的物理损坏，而适配板卡轮廓的专用外壳，能从安装根源上规避这类现场常见的硬件故障。

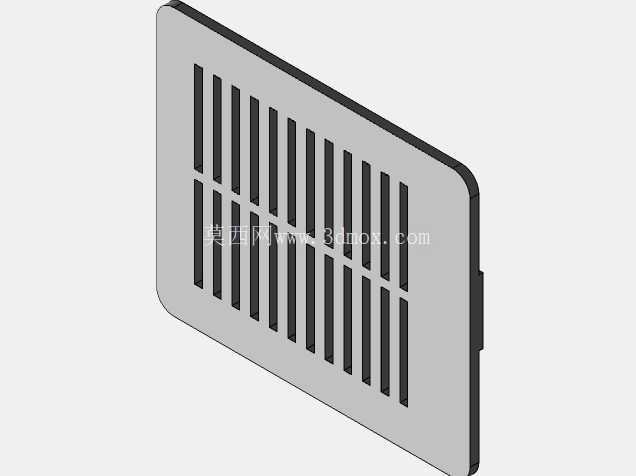

　　从结构设计逻辑来看，这款外壳采用了单侧大面通风格栅的布局，格栅采用等距竖向长条开孔，开孔的宽度经过反复校核，既保证了足够的通风换热面积，又能避免较大尺寸的异物直接接触到板卡表面的发热芯片。很多树莓派外壳为了追求外观整体性，仅在侧边预留少量散热孔，实际长时间高负载运行时，板卡主芯片的热量无法快速散出，很容易触发芯片过热降频，直接影响边缘计算任务的运行稳定性；而这款外壳的格栅覆盖了板卡主芯片、内存颗粒的核心发热区域正上方，自然对流状态下就能形成顺畅的冷热空气交换通道，无需额外加装散热风扇就能满足常规负载下的散热需求，也避免了风扇运转带来的积尘、震动、噪音问题，适合对运行静谧性、长期免维护有要求的部署场景。

　　外壳的整体轮廓完全贴合树莓派3A的板卡外形，边角做了圆弧过渡处理，既避免了直角边缘在安装维护时划伤操作人员，也能减少注塑或者3D打印过程中的应力集中问题，降低成品的翘曲变形概率。外壳侧边预留了对应板卡所有外接接口的对位缺口，安装完成后所有的供电接口、HDMI输出接口、GPIO排针、USB接口都能完全外露，不会出现接口对位偏差导致的插头无法插入问题，不需要在接线时额外拆卸外壳，日常维护插拔外设十分方便。外壳与板卡的固定采用嵌入式卡扣结构，不需要额外使用铜柱或者螺丝，装配时直接将板卡对准卡槽推入即可完成固定，装配效率远高于螺丝固定的结构，也避免了螺丝脱落造成板卡短路的风险。

　　在安装边界上，这款外壳的整体厚度控制在极低的范围内，安装完成后整体厚度仅比裸板增加不到5mm，不会过多占用安装空间，无论是嵌入到小型设备的内部腔体，还是安装在DIN导轨上的小型控制盒内，都不会出现空间干涉问题。外壳的内壁做了均匀的限位筋条，筋条高度经过精确计算，板卡装入后与外壳内壁之间保留了均匀的空气夹层，既可以避免板卡背面的焊点直接接触外壳造成短路，也能利用夹层内的空气流动进一步提升均温散热效果。格栅的筋条宽度做了优化，在保证开孔率的前提下保留了足够的结构强度，日常手持搬运、设备移动过程中，即使受到一定的外力挤压，格栅也不会出现断裂变形，能够有效抵御日常使用中的轻微冲击。

　　针对嵌入式部署的常见需求，这款外壳的背面还预留了壁挂安装的定位点位，可以通过双面胶或者小型自攻螺丝将其固定在墙面、设备内壁、控制柜侧板上，安装方式十分灵活。不同于市面上通用的多型号兼容树莓派外壳，这款结构完全针对3A版本的板卡尺寸开发，没有多余的冗余空间，整体结构紧凑，不会出现板卡在外壳内部晃动移位的问题，在有一定震动的工业设备内部安装时，也能保证板卡的固定稳定性，避免因为长期震动造成的接口松动、元器件虚焊问题。外壳的表面没有多余的装饰结构，平整的大面也方便用户根据自身项目需求粘贴标识标签、喷涂设备编号，适配不同项目的外观标识需求。
