带安装底座的钣金壳体结构设计

　　在工业现场的小型功能模块防护场景中，这类带一体安装底座的钣金壳体是应用频次极高的结构件，常见于气动控制回路的阀组安装、小型传感信号处理模块的防护、低压线路的接线分线单元承载等场景，核心作用是为内部安装的功能元件提供物理防护，隔绝现场的粉尘、切削液飞溅、轻微外力磕碰，同时通过标准化的安装结构实现快速的工位固定，减少现场安装的调整工作量。

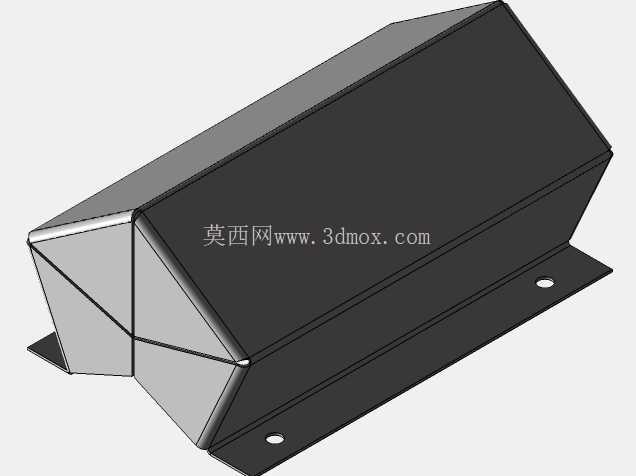

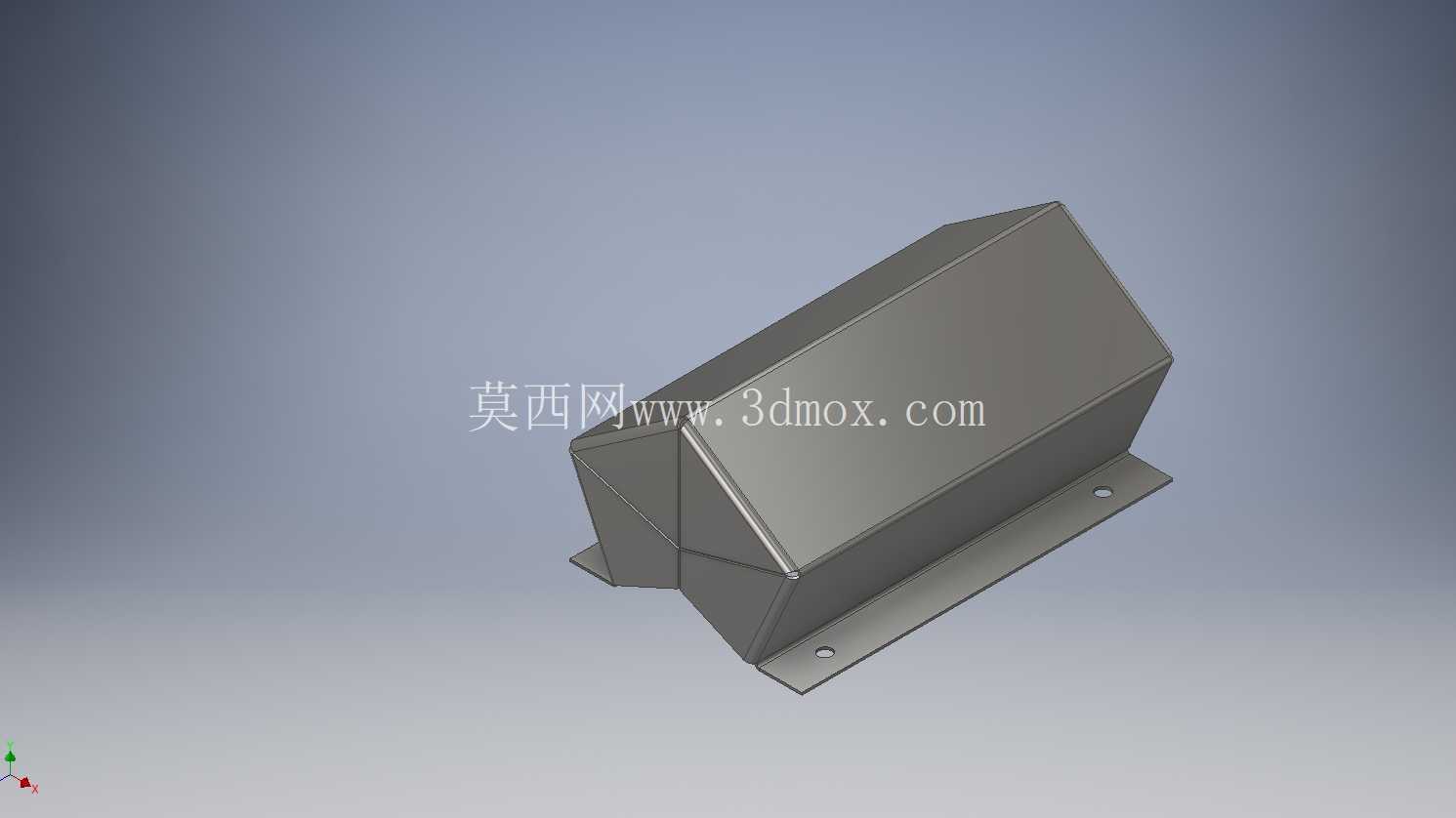

　　从结构设计的思路来看，这个壳体采用一体折弯成型的主体结构，没有多余的拼接焊缝，主体的五面围合结构通过单块钣金板材的多次折弯完成，仅在边角位置预留焊接点位，既减少了加工工序，也能保证壳体整体的结构刚性，避免多块板材拼接带来的缝隙过大、形变公差累积的问题。底部延伸出的安装耳座和主体是同一块板材折弯成型，不需要额外焊接安装支架，耳座上预留的两个安装孔位适配现场常用的M6膨胀螺栓或者自攻螺丝，安装时不需要额外制作转接支架，直接贴合安装基面锁紧即可完成固定。

　　实际使用过程中，这类壳体的内部空腔可以容纳尺寸匹配的功能元件，比如小型的减压阀组、信号隔离模块、接线端子排等，壳体的敞口端面可以配合盖板实现封闭，根据现场的防护等级需求，还可以在盖板和壳体的结合面加装密封胶条，满足IP54左右的防护要求，适配多数普通工业车间的使用环境。壳体的折弯边角都做了小半径的圆角处理，避免锐边划伤安装人员的手部，也能减少应力集中，降低钣金折弯处开裂的风险。

　　从安装边界的尺寸逻辑来看，安装耳座的突出长度控制在合理范围，既保证安装孔位有足够的锁紧操作空间，也不会过多占用安装基面的面积，两个安装孔的中心距按照标准的安装间距设计，适配常见的安装型材、设备侧壁的预留孔位，不需要现场重新打孔。壳体主体的倾斜角度是根据内部元件的安装朝向设计的，比如当壳体内部安装气压调节阀的时候，倾斜的端面可以让调节旋钮正对操作人员的操作视角，不需要弯腰或者侧身就能完成压力参数的调整，提升现场操作的便利性。

　　在结构强度的考量上，钣金板材的厚度选择适配壳体的整体尺寸，不会因为板材过薄导致壳体受外力出现凹陷形变，也不会因为板材过厚增加不必要的材料成本和整体重量。折弯处的折弯半径严格匹配板材厚度，避免折弯过程中出现板材开裂或者回弹过大的问题，保证成型后的壳体尺寸公差控制在合理范围内，和配套盖板的装配间隙均匀，不会出现盖板装不上或者间隙过大的问题。

　　这类壳体在生产线的气动控制工位应用尤其广泛，很多设备的气动控制单元会将减压阀、过滤元件、气路分配块都集成在这类壳体内部，既可以规整气路管路，避免管路杂乱带来的误碰风险，也能阻挡车间内的焊接飞溅、切削粉尘落到阀件上，延长阀件的使用寿命。部分对电磁屏蔽有要求的场景，还可以在壳体表面做导电氧化处理，实现基础的电磁屏蔽效果，保护内部的弱电信号模块不受现场设备的电磁干扰。

　　设计这类钣金壳体的时候，需要提前核算内部元件的安装空间，预留出接线、管路连接的操作空间，避免元件装入后接线端子被壳体侧壁挡住，无法完成接线操作。同时要考虑壳体的接地需求，在壳体内部预留接地螺丝的安装点位，方便现场安装时完成接地连接，满足电气安全的相关要求。安装耳座的孔位设计成长圆孔的形式还可以补偿一定的安装公差，降低现场安装基面的孔位精度要求，即使基面的预留孔位有少量偏差，也能顺利完成壳体的固定，减少现场的配作工作量。
