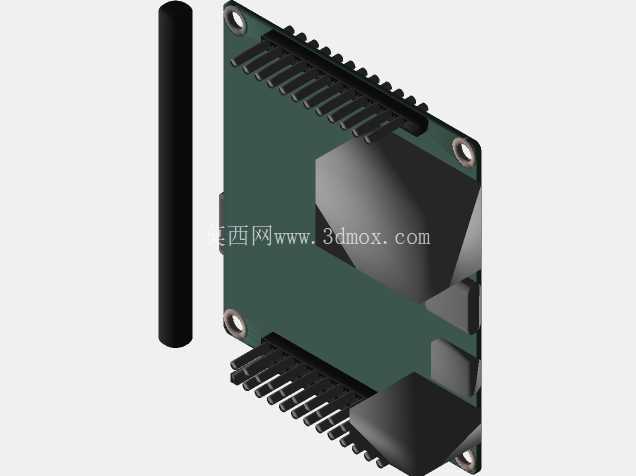

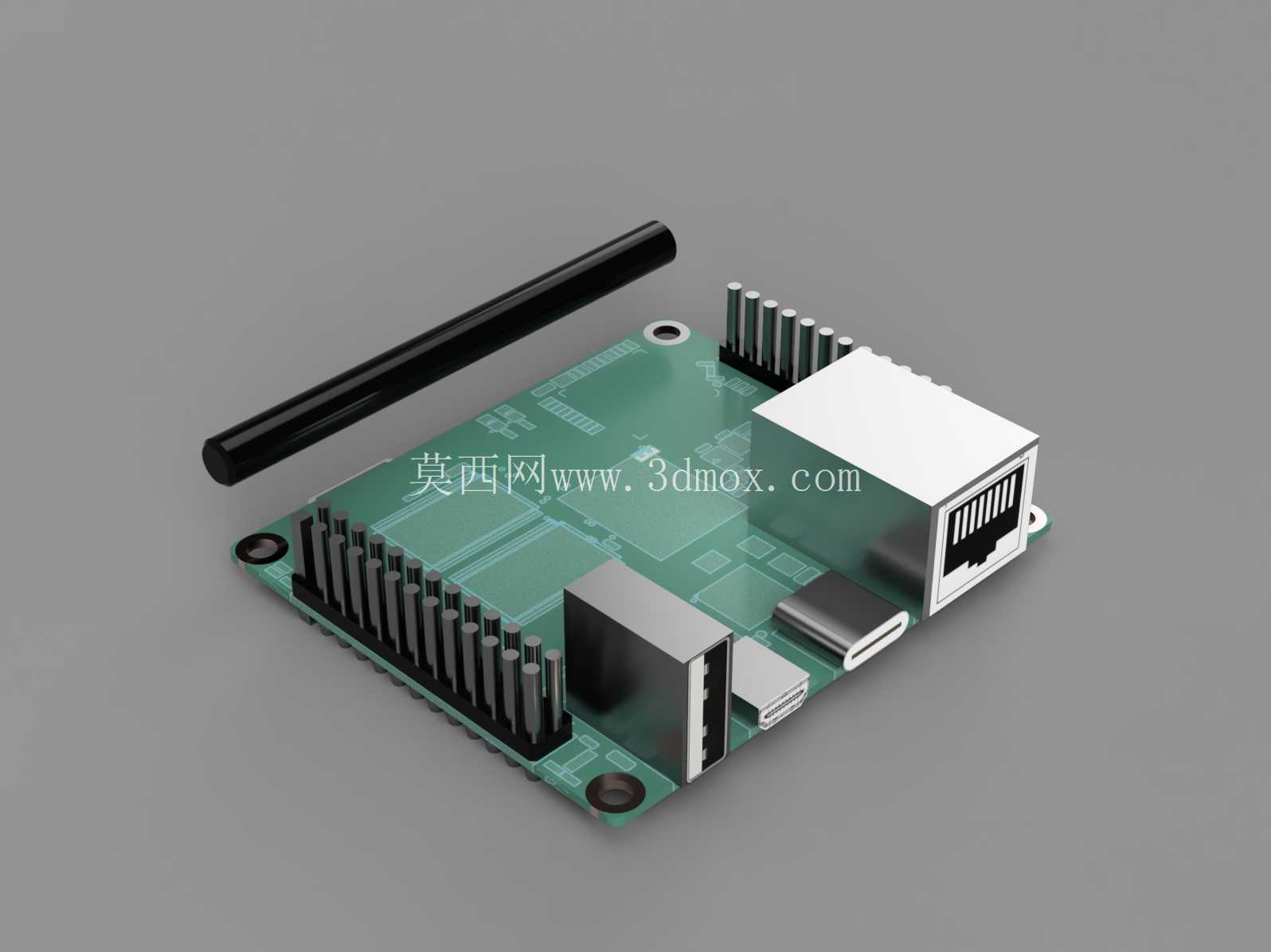

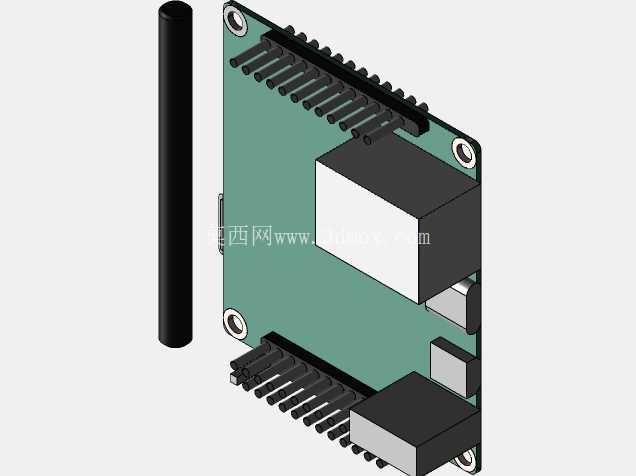

这款单板计算机的三维建模,完全围绕嵌入式开发场景的实际装配需求展开,先从接口的安装边界倒推整体布局:板载以太网接口采用沉板设计,金属屏蔽壳高度控制在13.2mm以内,刚好适配常规嵌入式设备外壳的网口开孔公差,不会出现接口突出或凹陷的装配问题。USB接口与Type-C供电接口分置板边两侧,间距预留12mm,避免外接设备时插头互相干涉,Type-C接口的焊盘位置做了局部加厚的建模处理,还原实际生产中接口加固的结构设计,适配频繁插拔的使用场景。
板载的排针引脚完全按照标准2.54mm间距建模,排针高度统一为8.5mm,既兼容市面上通用的杜邦线连接,也能适配各类堆叠式扩展板的安装,排针周边预留0.8mm的安全间隙,避免焊接时焊锡流溢造成引脚短路。板载的天线采用外置卧式安装结构,建模时还原了天线的转动阻尼结构,天线可在0-90度范围内自由调整角度,适配不同安装环境下的信号接收需求,天线根部的固定座与PCB板的连接位置做了加强筋建模,避免天线反复转动后出现根部断裂的问题。
PCB板的四角做了R2mm的圆角处理,对应位置预留直径3.2mm的安装孔,孔位中心距板边5mm,适配标准M3铜柱的安装规格,可直接固定在各类嵌入式项目的外壳内部,安装孔周边做了露铜区域的建模还原,方便安装时做接地处理。板载的核心芯片散热片采用卡扣式安装结构,建模时还原了散热片的鳍片间距与卡扣位置,散热片高度控制在6mm以内,不会与上方堆叠的扩展板产生干涉,散热片底部与芯片表面的贴合面做了平面度优化建模,保证实际装配时的散热接触面积。
整个建模过程严格遵循消费类电子硬件的设计规范,所有接口的位置、高度、间距都参考实际量产产品的尺寸公差,可直接用于嵌入式项目的外壳结构设计、安装空间校核,也可作为电子类教学演示的三维素材,帮助开发者直观理解单板计算机的硬件布局与装配逻辑,提前预判项目开发中的结构干涉问题,减少实物打样的调整次数。
- 上一篇:红米6智能手机外观结构三维数模
- 下一篇:RTL SDR加密狗带天线结构三维建模
- 全部评论(0)
- 模板大小: 4.16 MB
- 售价:5金币
- 下载次数: 131
- 系统要求: 3D Manufacturing Format,STEP / IGES,Fusion 360,Rendering
- 软件分类: 通讯工具类
