PS4Pro亚克力mATX主板适配托盘结构

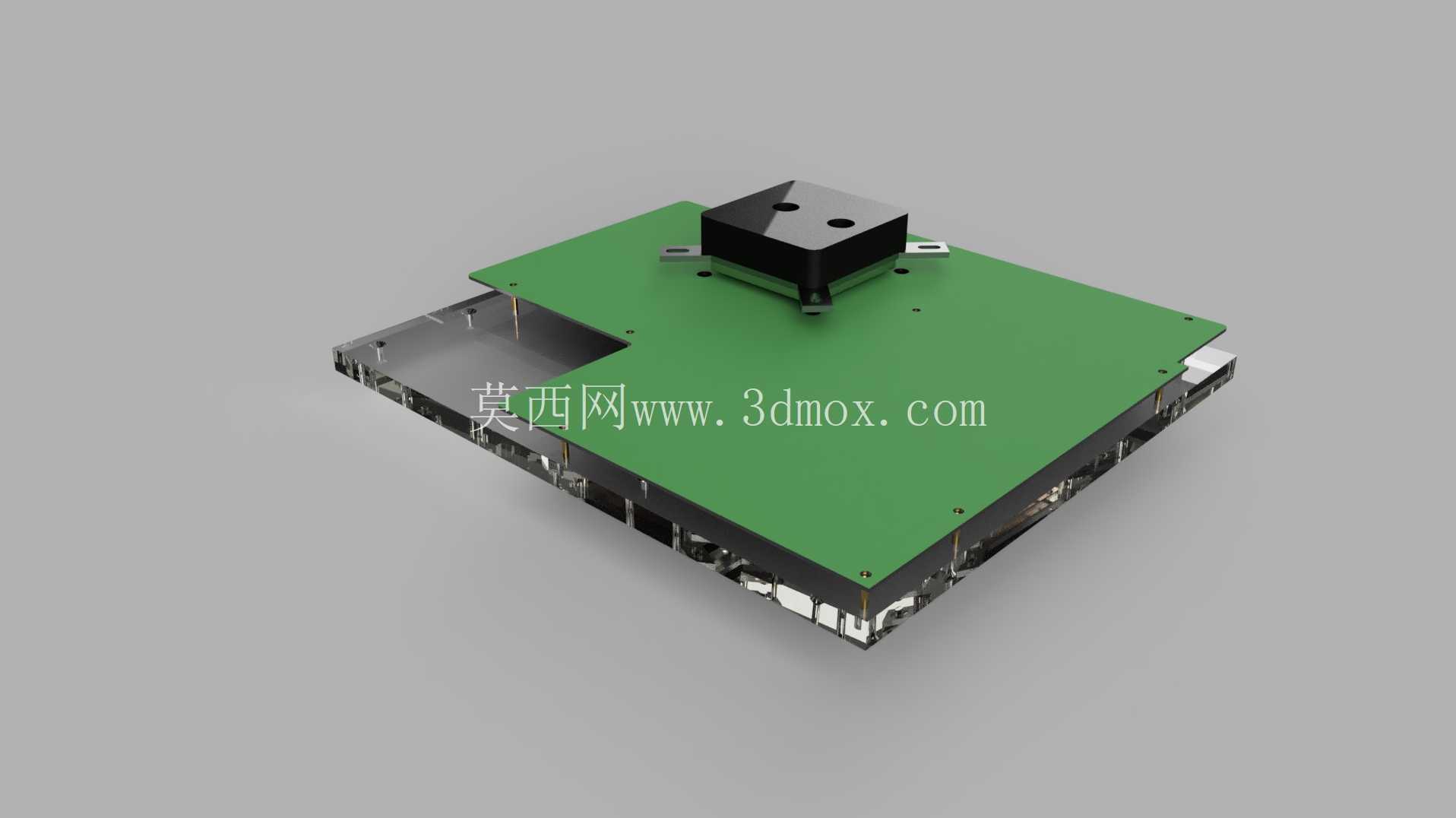

　　不少玩家尝试将游戏主机硬件移植到标准PC机箱内时，最先遇到的问题就是主板安装孔位与常规机箱托盘不匹配，PS4Pro NVA-001型号主板的异形轮廓、元件布局都和市售mATX主板存在明显差异，直接固定会出现接口错位、散热组件干涉、PCB受力不均等问题，这款亚克力材质的主板托盘就是针对该场景开发的适配结构。托盘整体轮廓完全贴合NVA-001主板的PCB外形，所有固定孔位严格对应主板原生安装点位，安装时不需要对主板本身做任何钻孔、裁切改造，亚克力板材的刚性足够承托主板及上方附属元件，同时绝缘属性可以避免PCB背部焊点与机箱金属壳体接触造成短路风险。

　　托盘的外轮廓尺寸严格遵循标准mATX主板的安装边界，对应标准PC机箱的主板铜柱安装位做了定位孔设计，可以直接固定在常规ATX、mATX机箱的主板安装区域，不需要额外改造机箱结构，移植后主板的后置IO接口可以通过定制挡板与机箱原有IO开口对齐，不会出现接口遮挡、错位的问题。设计阶段专门预留了上下水冷组件的安装空间，对应EKWB Supremacy Evo冷头的安装位置做了避让缺口，不会出现冷头固定螺丝与托盘结构干涉的情况，同时托盘在内存插槽、APU核心供电区域都做了镂空处理，既可以减少板材对风道的遮挡，也方便后期拆装内存、调试供电接线，不需要完全拆下主板就能完成常规硬件维护。

　　托盘边缘做了倒角处理，安装时不会刮伤PCB板边的线路，也不会划伤安装人员的手部，板材厚度经过选型验证，不会因为主板、冷头的长期承重出现形变，所有开孔的位置公差控制在0.2mm以内，安装后主板不会出现偏移，能够保证水冷头与核心表面的贴合压力均匀，避免因为安装倾斜导致散热效率下降。针对主板下方的走线空间，托盘与机箱底板之间预留了足够的间隙，可以容纳主板供电线、前置面板接线、水冷管线的排布，不会出现线材被主板挤压导致绝缘层破损的问题，同时托盘在主板接口对应位置都做了精准开口，包括SATA接口、供电接口、风扇插针位置都没有遮挡，接线操作可以直接在机箱内完成，不需要反复拆装主板调整位置。
