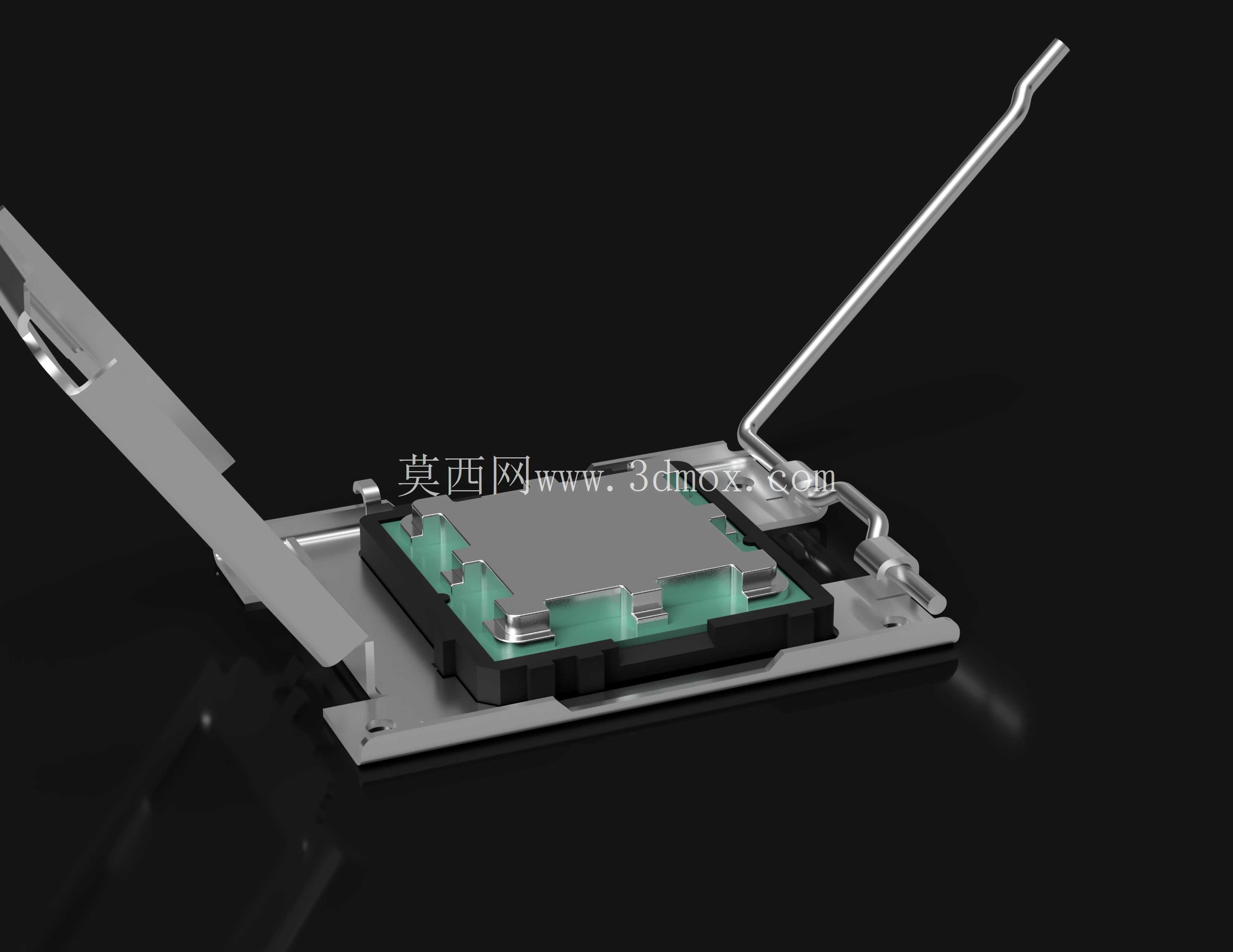

电脑主板AM5处理器插槽结构设计

　　在桌面级计算机主板的硬件装配体系中，处理器插槽是决定平台兼容性、散热接触可靠性与电气连接稳定性的核心结构件，本次呈现的AM5规格处理器插槽结构，完整还原了消费级台式机主板CPU安装位的全部机械特征。从实际装机场景出发，该插槽承担着处理器物理固定、针脚电气连通、散热模组压力承载的多重作用，日常装机过程中，用户通过翻转侧边金属压杆即可抬起上盖，将处理器对准防呆缺口放入后压下压杆完成锁止，整个操作过程中插槽的金属框架需要承受压杆锁止时的侧向力矩，同时上盖的压紧力需要均匀分布在处理器基板边缘，避免局部应力过大导致PCB变形或核心压损。

　　从结构设计逻辑来看，该插槽采用金属外框加绝缘内座的组合形式，金属外框采用冲压成型的不锈钢材质，表面做哑光镀镍处理，既保证足够的结构强度抵抗安装过程中的外力形变，也能避免长期使用后的氧化锈蚀问题；内部绝缘基座采用耐高温工程塑料注塑成型，密布的针脚安装孔位严格按照AM5平台的针脚定义排布，每个孔位的公差控制在0.02mm以内，确保处理器针脚与主板触点的精准对接，不会出现接触不良或针脚弯折的问题。上盖内侧的缓冲胶垫采用分段式设计，对应处理器基板的四个受力边，压紧时可以将压力均匀分散，避免处理器核心区域承受额外的垂直压力，适配不同扣具压力的风冷、水冷散热模组。

　　从安装边界尺寸来看，该插槽的外框安装孔位完全遵循AM5平台的通用规范，横向与纵向的安装孔距匹配市售所有AM5规格主板的预留焊盘位置，压杆抬起后的最大开合角度达到105度，足够留出处理器取放的操作空间，不会出现安装时处理器磕碰压杆的情况；插槽整体高度控制在6.2mm，安装处理器后上盖顶面与主板表面的高度差符合散热扣具的安装公差要求，能够保证散热底座与处理器顶盖的紧密贴合，减少接触热阻。在结构细节上，压杆的转轴位置做了阻尼限位设计，抬起和压下过程中的手感反馈清晰，到位后有明确的锁止触感，避免运输或使用过程中压杆意外松脱导致处理器移位；防呆缺口设置在插槽的一角，形状与处理器基板的切角完全匹配，从物理层面杜绝了处理器装反的可能，降低新手装机的硬件损坏风险。金属外框的边缘做了卷边钝化处理，没有尖锐的冲压毛刺，装机操作时不会划伤手指或割破周边的线材。

　　对于结构设计从业者而言，该模型完整还原了消费级电子接插件的典型设计思路，在有限的安装空间内平衡了结构强度、操作便利性、公差适配性与电气安全要求，所有配合面的尺寸公差都经过实际装机验证，可作为电脑硬件结构设计、主板配件选型参考的具象化参照，也能帮助建模学习者理解小型精密机械结构的设计逻辑，掌握冲压件、注塑件配合结构的建模要点，理解消费级硬件在量产可行性、用户操作体验、长期可靠性之间的平衡思路。
