HDMI1.4接口法兰式固定安装座结构

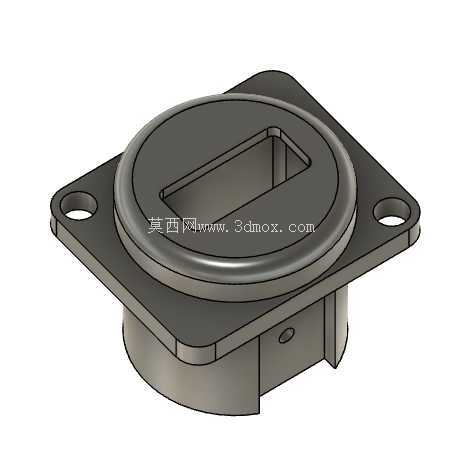

　　这款HDMI1.4规格的接口安装固定座，主要应用在工业控制机柜、音视频矩阵设备、户外显示终端、嵌入式工控主机的面板信号接驳场景中，作为高清信号传输链路的面板端固定载体，解决了直插式HDMI接口长期插拔易松动、面板开孔无固定支撑、接口受力易脱焊损坏的常见工程问题。从结构设计逻辑来看，整体采用法兰盘式安装布局，方形安装法兰的对角位置设置两个沉头安装孔，适配M3规格的沉头螺丝固定，安装时可直接嵌入面板预先开好的对应尺寸开孔，法兰盘背面贴合面板安装面，沉头孔可保证螺丝安装后表面无凸起，不会干涉外侧插头的插拔操作。前端圆形凸起限位台的尺寸刚好匹配面板开孔的公差范围，安装后可限制座体径向窜动，避免长期使用中座体偏移导致的接口对位偏差。

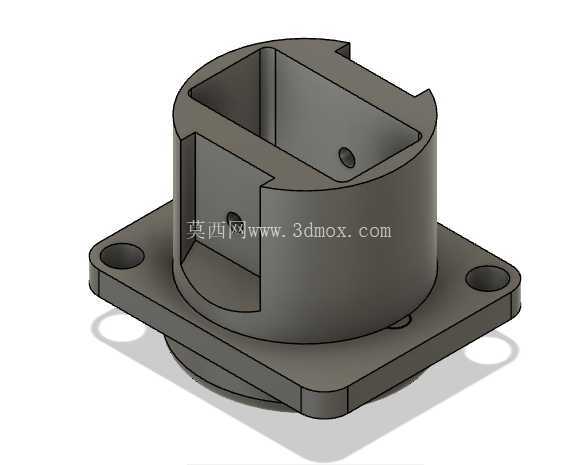

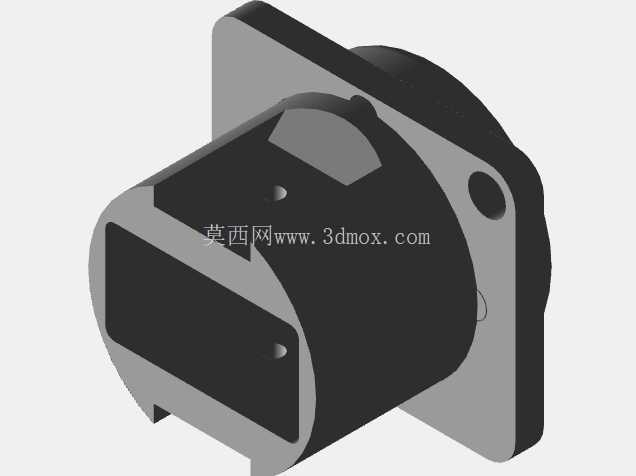

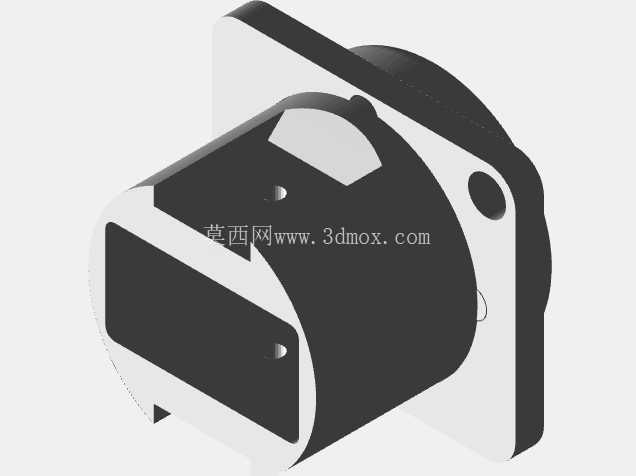

　　中部的接口容纳腔严格匹配HDMI1.4标准Type-A接口的外形尺寸，腔体侧壁预留的卡扣定位槽可直接卡装标准HDMI母座，无需额外打胶固定，装配时将母座从后端推入腔体即可完成定位，母座的引脚端从后端圆柱腔体伸出，方便内部PCB板的焊接接线。后端圆柱段的外径尺寸适配常规设备内部的走线空间，侧壁预留的小圆孔为接地引脚的焊接让位孔，可将接口屏蔽层直接与座体连通后接设备机壳地，有效降低高清信号传输过程中的电磁干扰，满足工业场景下的信号稳定性要求。实际选型使用时需要注意，安装法兰的总边长、前端圆形限位台的直径、后端腔体的插入深度都需要和面板开孔尺寸、内部安装空间做匹配校验，两个安装孔的中心距要严格对应面板上的预钻孔位，避免出现安装错位。

　　该结构的壁厚设计兼顾了结构强度和注塑成型的工艺要求，法兰盘边缘做了小倒角处理，安装时不会刮伤面板表面涂层，接口腔体的边缘做了导向斜角，插拔HDMI插头时可自动对位，减少插头插歪导致的接口针脚弯折风险。不同于常见的卡扣式薄款HDMI面板座，这款结构的整体刚性更强，可承受上千次的反复插拔而不出现松动，适合在需要频繁接驳高清信号源的设备上使用，比如经常切换外接设备的测试机柜、公共场合的显示终端面板、工业设备的外接调试接口位置，都能通过该固定座实现接口的可靠固定，延长接口的整体使用寿命。
