方形封装上限微控制器结构设计

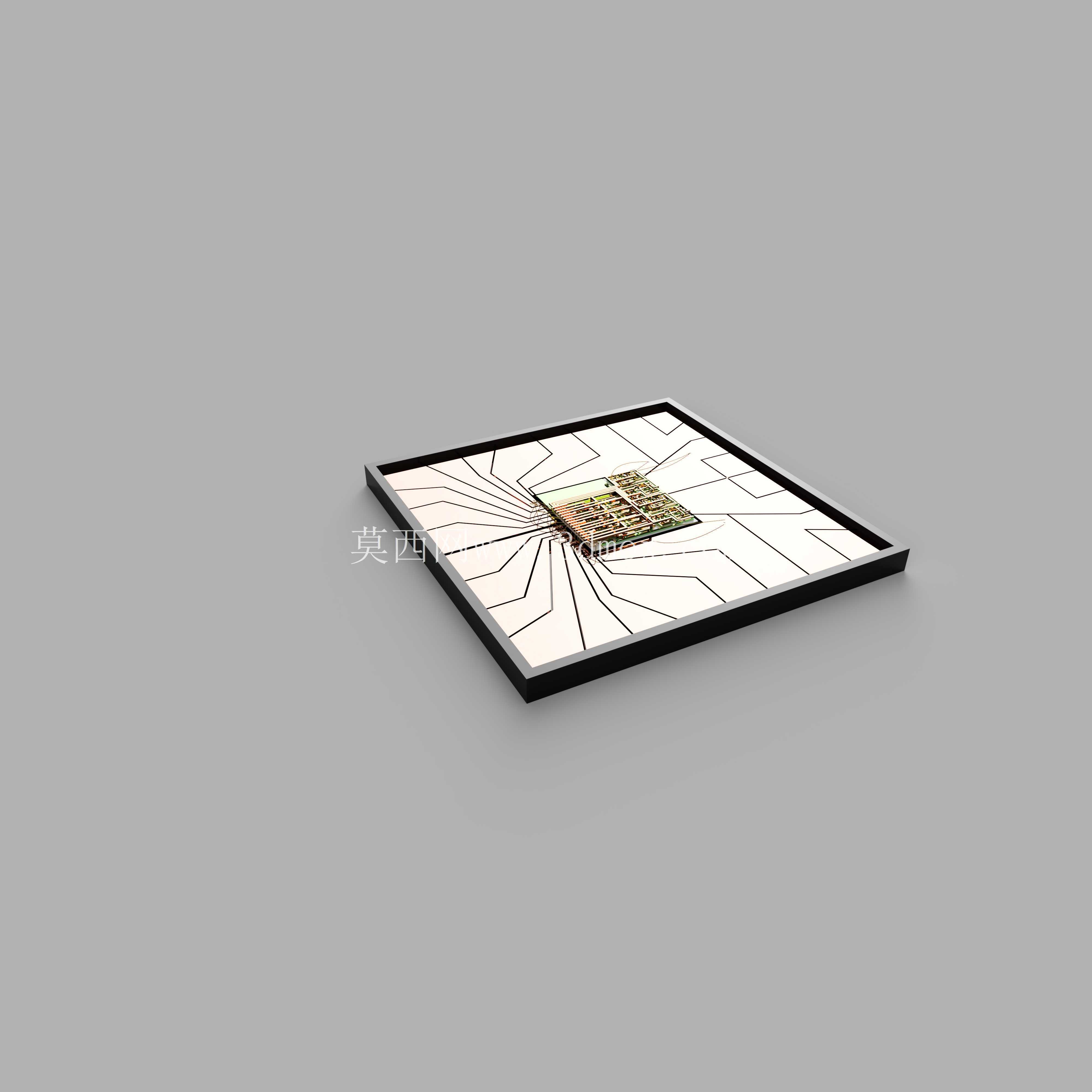

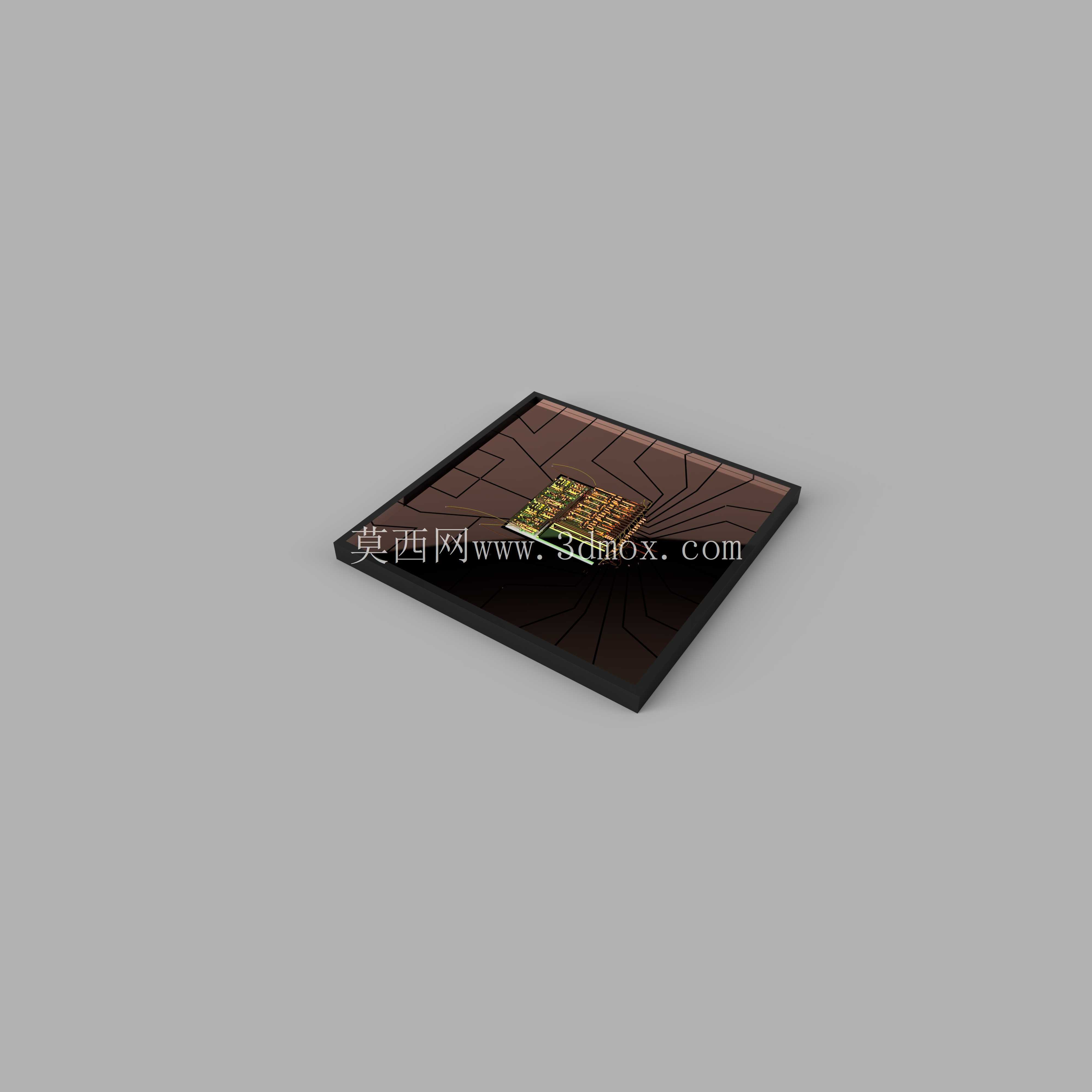

　　这款方形封装的微控制器结构，主要面向工业控制回路里的参数上限阈值管控场景，在流体输送管网的压力调节单元、生产线工位的参数超限联锁环节都能适配，核心作用是实时采集前端传感信号，当监测参数达到预设上限阈值时，快速输出电平触发信号，联动后端执行机构完成截流、泄压或者停机动作，避免系统因为参数超限出现管路爆裂、设备过载等故障。从设计思路上看，整体采用薄型方形扁平封装布局，核心控制晶粒布置在基板中心区域，引脚从晶粒四周通过键合引线延伸到封装外侧的焊盘端，这种排布方式能最大程度缩短信号传输路径，减少高频信号传输过程中的线损和干扰，同时对称式的引脚布局也能平衡焊接过程中的应力分布，降低回流焊时出现封装翘曲的概率。

　　外形尺寸上采用标准的薄型方形封装规格，整体厚度控制在适配常规SMT贴片生产线的吸嘴拾取范围，边长尺寸匹配通用PCB板上的标准焊盘间距，安装边界预留了足够的焊盘爬锡空间，不需要额外定制专用钢网就能完成批量贴片作业，封装外壳采用黑色环氧塑封材料，具备足够的绝缘强度和耐温性能，能适应工业现场-40℃到125℃的工作温度区间。在结构细节处理上，基板采用多层陶瓷布线结构，电源层和信号层做了分层隔离设计，避免电源回路的纹波干扰信号采集精度，晶粒和基板之间填充导热胶，能将工作时产生的热量快速传导到基板层，再通过PCB板的铜箔散热，不需要额外加装散热片就能满足常规工况下的散热需求。

　　外侧引脚采用镀金处理，提升焊接可靠性和抗氧化能力，长期在潮湿工业环境下使用也不会出现引脚氧化导致的接触不良问题。封装边缘做了微小的倒角处理，方便贴片机视觉系统识别定位，提升贴片时的对位精度，减少抛料率。实际选型适配时，这款结构可以直接匹配常规的上限信号采集回路，不需要额外调整安装孔位或者外围电路布局，能直接替换同封装规格的同类型控制芯片，降低设备迭代时的结构改造成本，在减压阀组的压力上限控制、液位监测的高位联锁、温度回路的超温切断等场景下，都能稳定完成信号判断和输出动作，结构设计上充分考虑了量产加工的工艺性，没有复杂的异形结构，封装制程可以沿用常规的半导体封装工艺路线，不需要投入专用的加工模具，能有效控制批量生产的成本。
