这套三维结构对应一款面向紧凑型机箱的下压式CPU风冷散热装置,整体围绕低高度安装边界展开设计,核心解决小尺寸ITX、MATX平台在有限竖向空间内的处理器热量导出问题。实际装机场景中,这类散热器多用于薄型机箱、卧式主机以及对内存、主板供电区高度有严格限制的紧凑装配环境,区别于塔式侧吹结构,下压出风的气流路径可同时覆盖CPU周边的供电MOS管、内存插槽与主板芯片区域,在狭小机箱内部形成自上而下的紊流散热场。

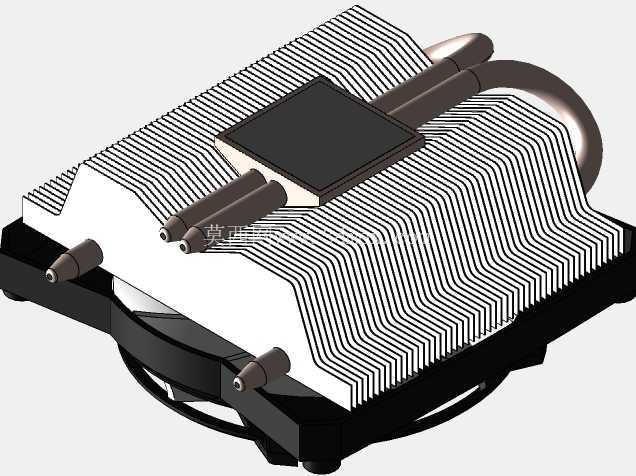

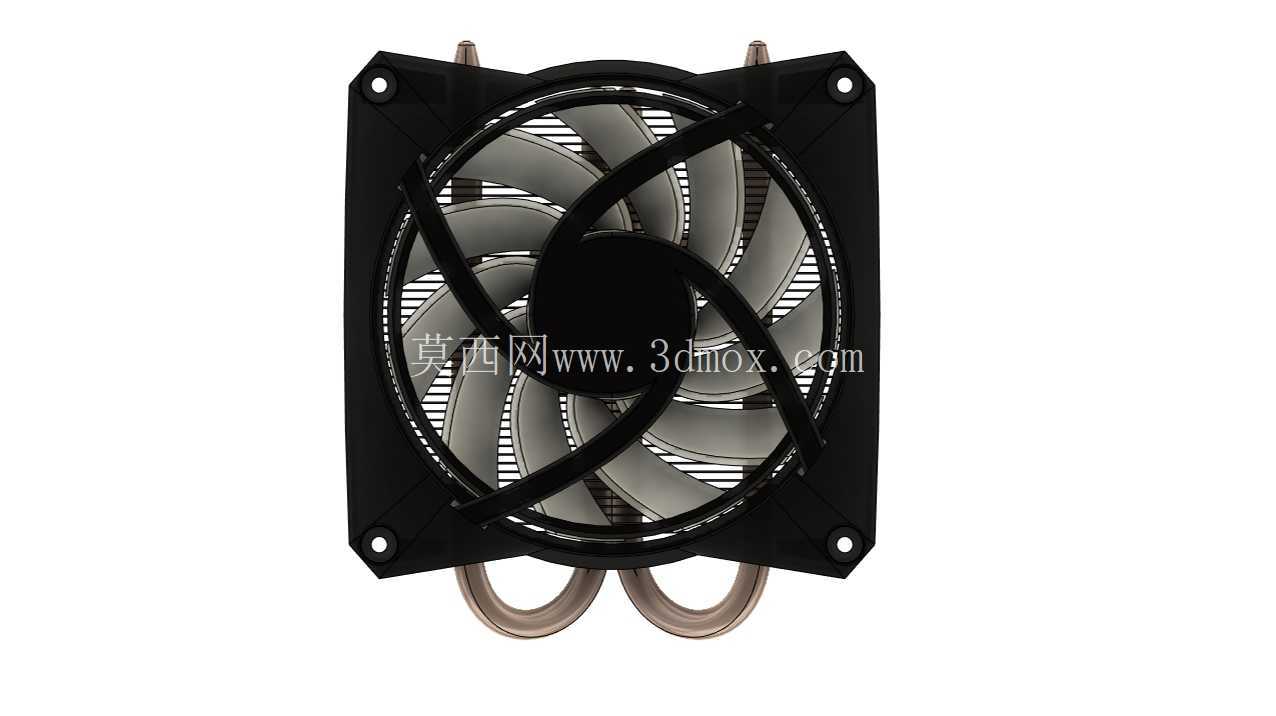

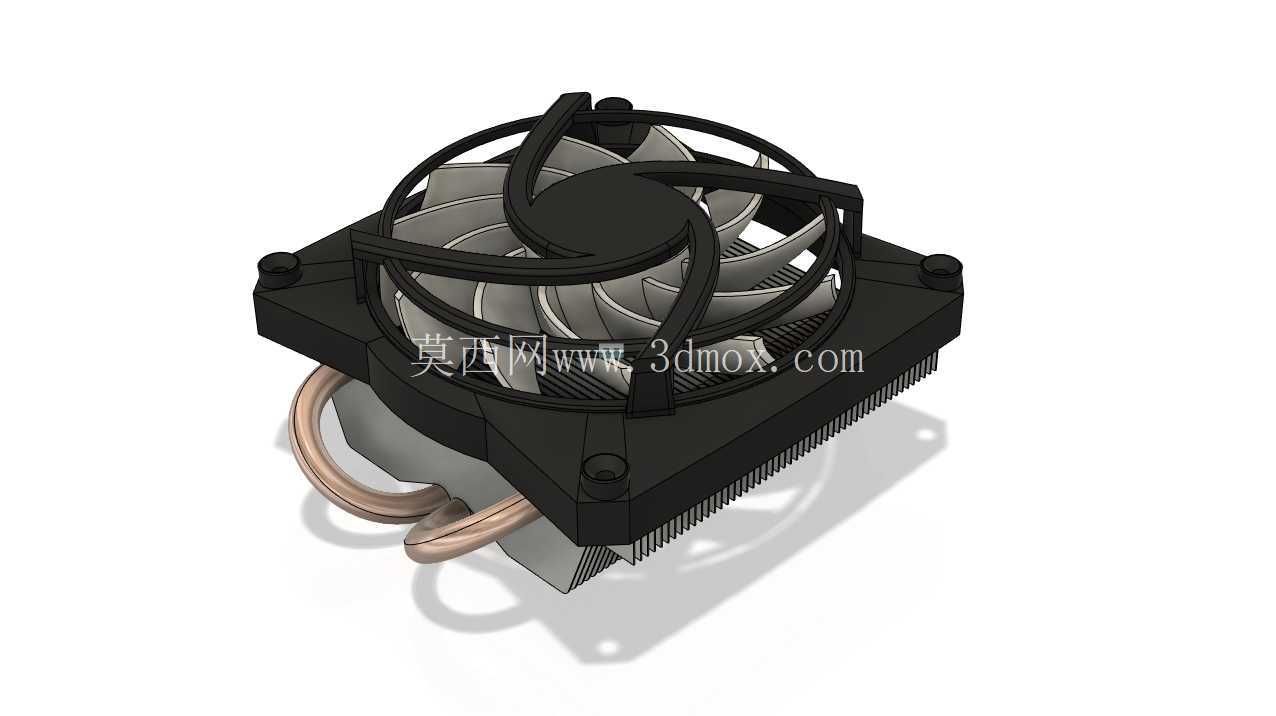

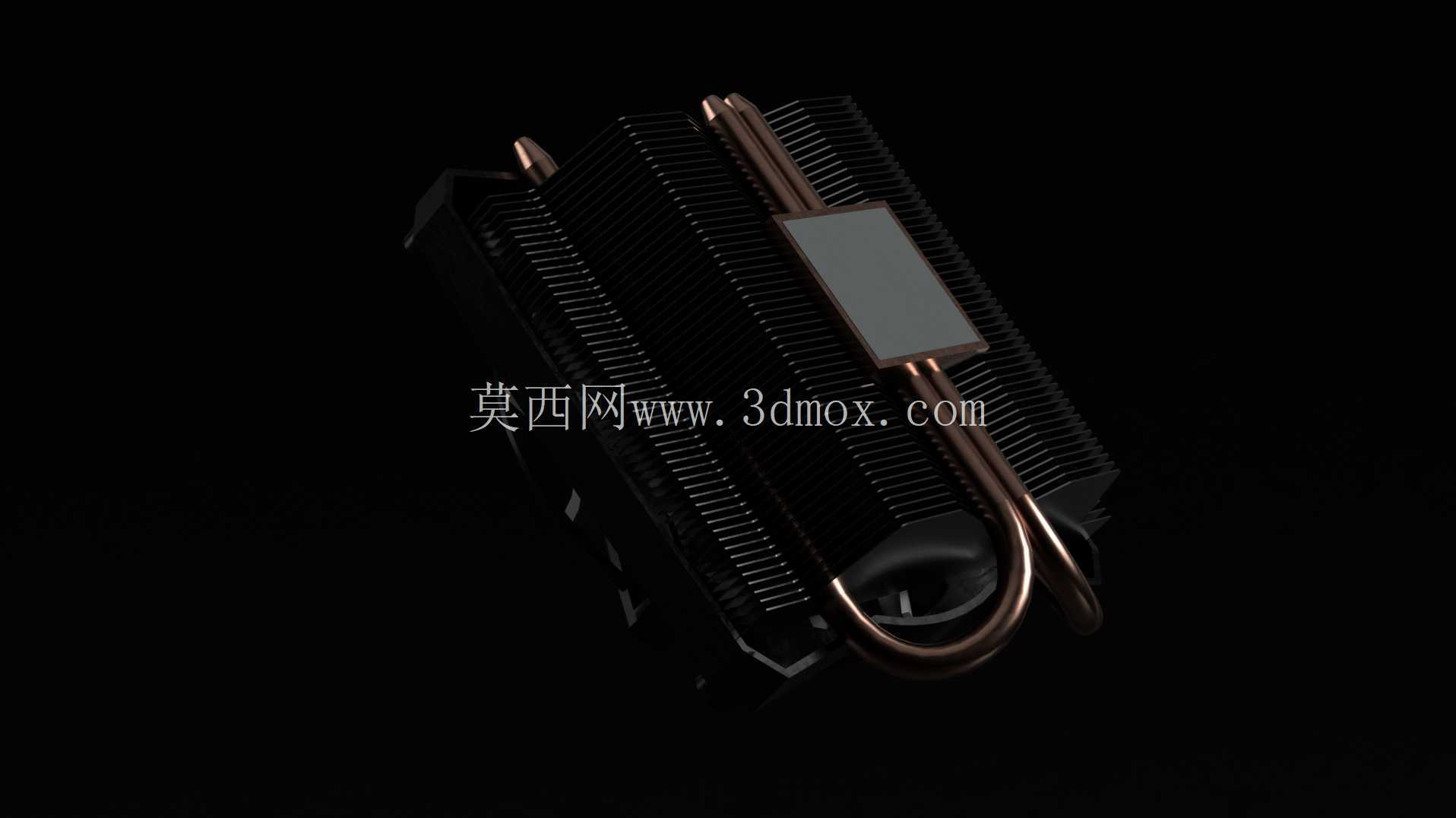

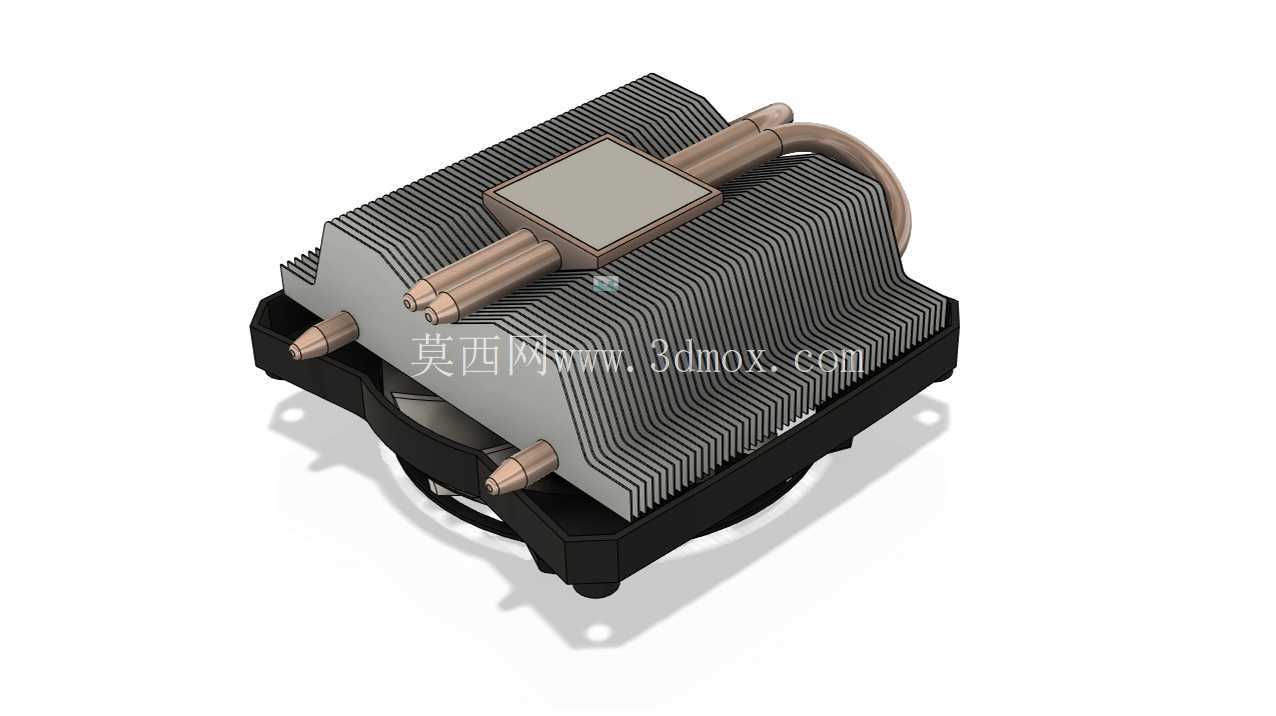

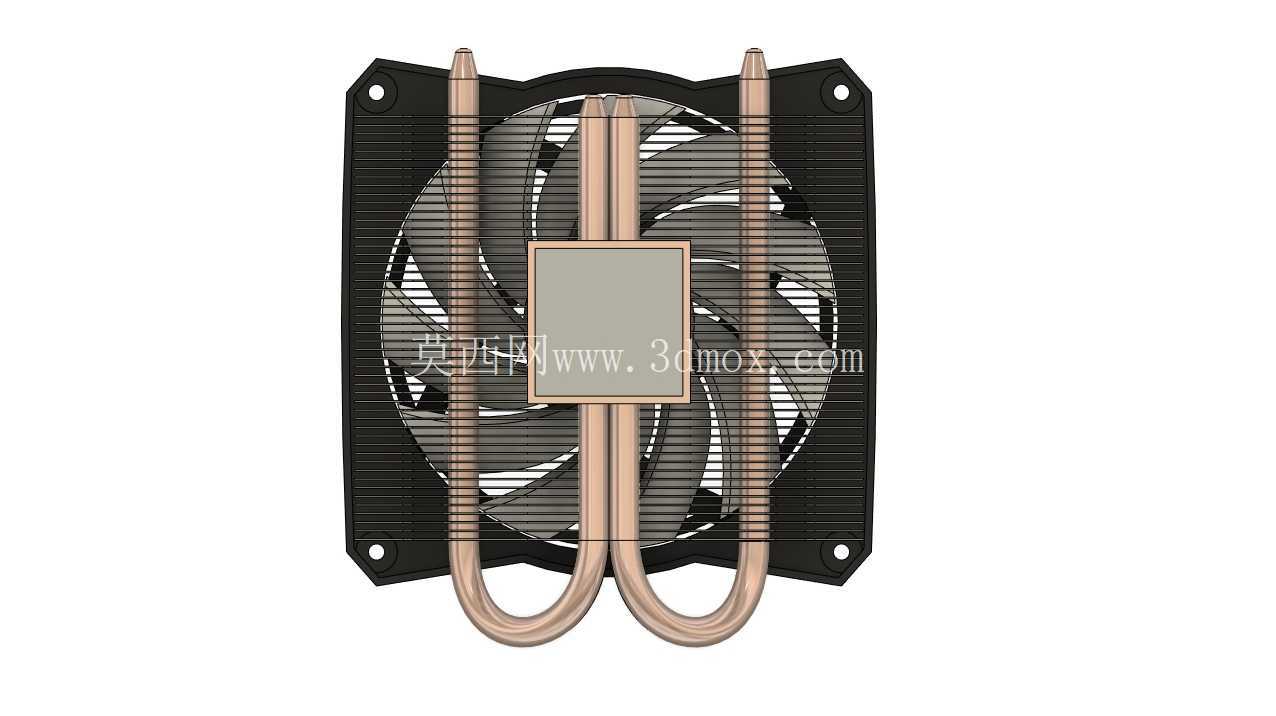

结构层面,装置由多根U型铜质热管、密集铝制散热鳍片组、轴流风扇以及底部预涂导热介质的接触底座构成。热管采用直接接触或穿fin衔接的方式将CPU顶盖热量快速传导至鳍片阵列,鳍片通过密集排布最大化与空气的换热面积,风扇嵌入鳍片中部或侧部,驱动气流垂直穿过鳍片间隙后向四周扩散。建模时需重点还原热管的弯曲曲率与避让空间——热管从底座向上延伸后弯折贯穿鳍片,弯曲半径既要保证工质回流顺畅,又要控制整体横向外廓,避免与高马甲内存、主板散热装甲发生干涉。

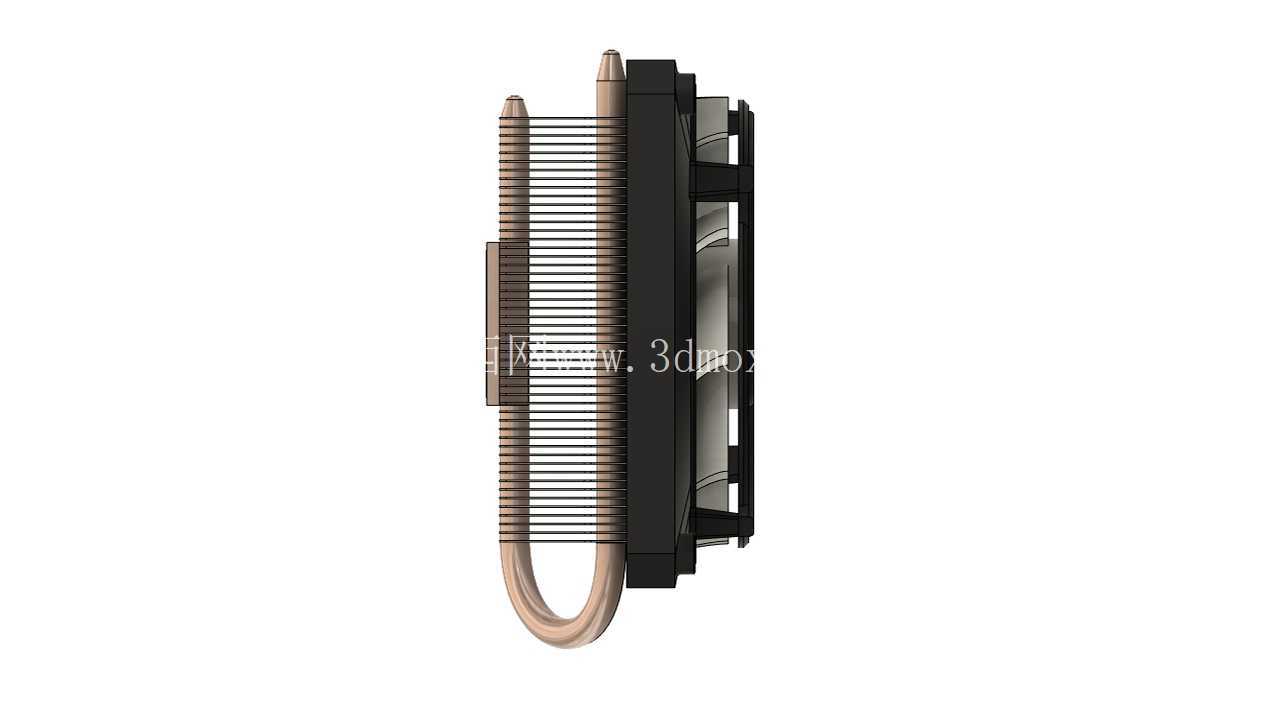

从安装边界看,低剖面(LP)定位决定了总高度被压缩在极小范围内,设计时需反复校核风扇厚度、鳍片堆叠高度与底座厚度的叠加尺寸,同时预留扣具安装余量:扣具需兼容主流Intel与AMD桌面平台的孔距,背板与主板背面的间隙、螺丝锁紧行程都要在装配体中模拟到位,防止压坏CPU基板或主板PCB。底座接触面要求平面度极高,预涂导热化合物的薄层在模型中可作为独立特征表达,用于展示出厂即附带导热介质、无需额外涂抹的装配状态。
设计思路上,这类产品在散热能力与体积之间做平衡:鳍片间距、风扇转速与风压的匹配直接影响噪音与换热效率,热管数量与直径则根据目标TDP区间选定。三维建模过程中,鳍片的阵列特征、热管的扫掠路径、风扇叶片的曲面造型以及扣具弹簧、螺丝等标准件都需完整表达,既可以用于整机散热布局的干涉检查,也能为结构工程师评估风道走向、选型替换提供直观参照。对于紧凑主机开发而言,准确的外廓尺寸与安装点位数据,是判断该散热器能否落入机箱限高范围、能否兼容周边板卡部件的关键依据。
- 全部评论(0)
- 模板大小: 10.57 MB
- 售价:5金币
- 下载次数: 134
- 系统要求: STEP / IGES,Rendering,KeyCreator,Other
- 软件分类: 风扇
