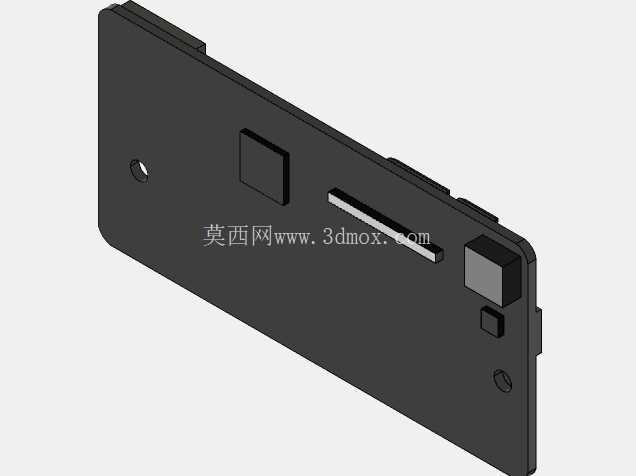

树莓派CM4专用PCIe转USB3.0扩展卡结构

　　在嵌入式开发与小型边缘计算设备的搭建场景中，树莓派CM4核心板凭借紧凑的尺寸与充足的算力，常被用于工业数据采集终端、小型智能网关、便携检测设备的核心控制单元，但原生引出的USB接口数量往往无法满足多外设同时接入的需求，这类PCIe转USB3.0扩展卡就是为填补这一硬件缺口设计的配套结构件。从实际使用场景来看，这类扩展卡直接通过CM4核心板的PCIe通道取数与供电，不需要额外外接供电线路，能够直接叠装在CM4核心板的对应安装位上，不会额外占用设备壳体的外部接口空间，适合集成到对内部空间利用率要求较高的嵌入式设备内部。

　　从结构设计的角度出发，该扩展卡的PCB外形完全匹配CM4核心板的安装孔位布局，板上预留的固定孔位置与核心板的安装柱一一对应，安装时只需要将板卡的金手指对准CM4的PCIe插槽插入，再通过螺丝穿过对应固定孔锁紧，就能完成机械固定与电气连接，不需要额外设计转接固定结构。板上的USB3.0接口采用沉板布局设计，接口端面与板卡边缘齐平，安装后接口刚好对准设备壳体上预留的开口位置，不会出现接口内陷或者突出过多的问题，能够保证USB插头顺利插拔到位。

　　板上的主控制芯片区域预留了足够的散热间隙，对应位置没有布置过高的元器件，既可以直接贴合导热垫将热量传导到设备壳体上辅助散热，也可以根据使用需求加装超薄散热片，不会因为散热结构的加装干涉其他部件的安装。考虑到嵌入式设备内部的走线空间，板上的元器件全部采用低矮型表贴封装，最高的元器件高度不超过5mm，叠装在CM4核心板上之后，整体堆叠厚度控制在极小的范围内，能够适配厚度10mm以内的超薄设备壳体。在安装边界的设计上，板卡的边缘做了圆角处理，避免安装时剐蹭设备内部的其他走线或者结构件，板上的走线区域全部做了绝缘阻焊处理，即使和金属壳体近距离接触也不会出现短路风险。

　　这类扩展卡的结构设计完全服务于嵌入式设备的集成需求，没有多余的冗余结构，所有的孔位、接口位置、元器件高度都经过匹配校准，能够直接套用在常规CM4配套设备的结构设计中，减少结构工程师在配套硬件上的重复建模工作量，在做小型嵌入式设备的结构布局时，可以直接调用该模型进行干涉检查，提前预判安装过程中可能出现的结构冲突问题，缩短设备开发的结构验证周期。
