多协议快充DC-DC降压充电电路板结构

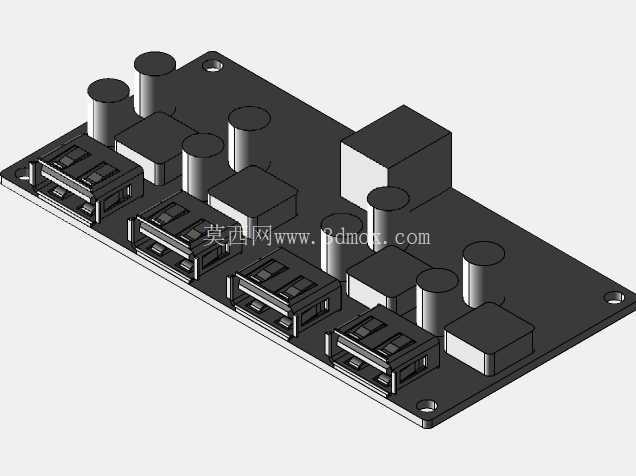

　　这款多协议快充降压模块的三维结构设计，核心围绕车载改装、户外太阳能供电、智能设备取电这类宽压输入场景做适配，输入端覆盖6V到32V的直流电压区间，能直接对接车载电瓶、太阳能板输出、铅酸蓄电池组这类常见的非稳压直流电源，不需要额外做前端调压处理，大幅降低终端改装的接线复杂度。从结构布局来看，PCB板采用长方形平板设计，四个角预留了标准安装孔位，可直接通过螺丝固定在设备壳体内部、改装面板或者集成设备的预留仓位里，板上元件排布做了分区处理：四个USB输出接口沿板体长边等距排布在外侧，方便用户直接插拔充电线，接口后方对应布置滤波电容、功率电感与整流元件，大体积的电解电容与功率电感分散排布在板体中后段，避免元件堆叠带来的散热问题，同时预留了足够的爬电距离，满足低压直流电路的安规要求。

　　功能层面，模块默认输出5V基础电压，触发快充协议后可在3-12V区间自动调节输出，单口额定输出电流2.4A，单口最大输出功率24W，支持QC2.0、QC3.0、苹果、三星、华为、展讯等市面主流快充协议，双路输出做了独立限流设计，两路设备同时充电时不会出现功率争抢、电压跌落的问题。电路保护设计上，输入端集成了保险丝，同时覆盖输入过压欠压保护、输入过流保护、输出过流短路保护、整机过温保护，输出端还设置了电压补偿机制，当输出线较长存在线损时，会自动微调输出电压抵消压降，保证终端设备取电稳定。

　　建模过程中对所有元件的实际高度做了1:1还原，包括USB接口的插拔导向槽、电容的引脚高度、功率电感的磁芯尺寸都做了精准复刻，结构设计人员可以直接将该模型导入整机装配文件，核对安装空间、干涉情况，也可以基于该模型做外壳开孔、固定位的配套设计，不需要额外测量实物尺寸。模块的转换效率区间在90%-97%，日常使用时发热集中在功率电感与整流管区域，板体布局时特意将这两类发热元件错开排布，预留了自然散热的空气流通间隙，常规负载下不需要额外加装散热片就能稳定工作，适合嵌入式集成到各类需要USB快充输出的设备中，比如车载改装充电面板、户外储能电源、太阳能充电控制器、桌面集成供电座这类产品。
