马自达3前减震器总成结构设计

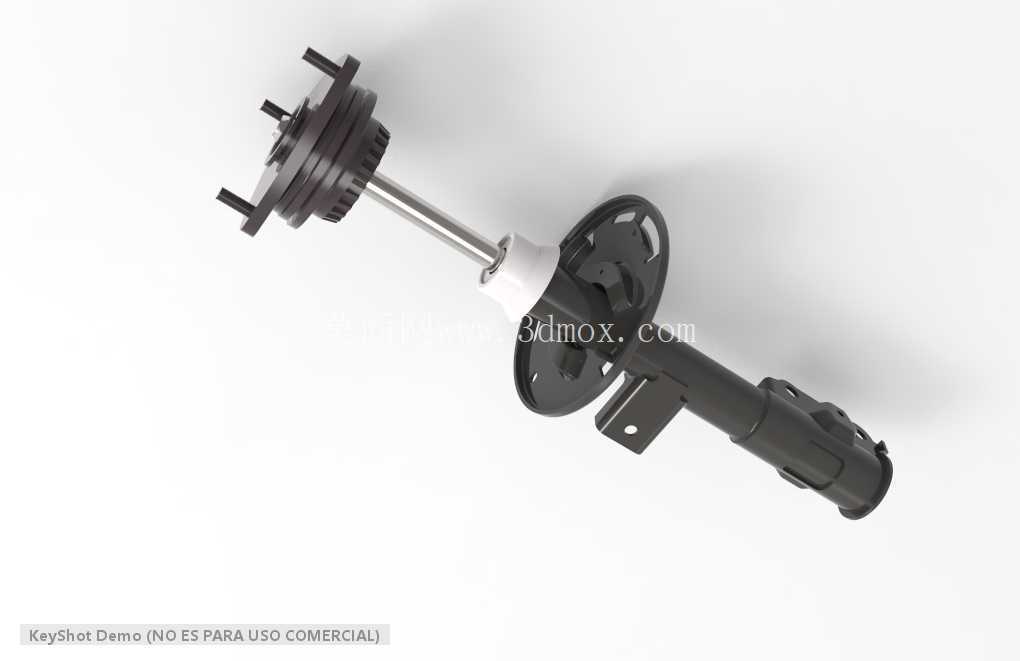

　　前滑柱式减震器在紧凑型乘用车前悬架中承担车轮垂向振动衰减与悬架导向的双重作用，该结构围绕麦弗逊悬架布置边界搭建，上端通过塔顶安装座与车身减震器塔座对接，下端转向节夹持位与转向节刚性固连，活塞杆沿滑柱轴线做往复伸缩运动，内部阻尼阀系在压缩与复原行程中分别建立阻尼力，把路面冲击带来的弹簧往复振荡快速耗散，避免车轮持续弹跳引发抓地力波动。

　　从整车装配边界来看，上端安装支座集成了止推轴承与橡胶缓冲垫，安装孔位按车身塔座的三点定位布局匹配，转向时滑柱可随转向节绕塔顶轴线同步回转，橡胶垫同时隔离活塞杆传递至车身的高频振动，抑制路噪沿悬架路径向座舱传递。下部筒身外侧焊接的制动管路固定支架、ABS线束卡扣位与转向节连接耳片均按实车周边件间隙校核，预留出半轴、制动防尘罩、转向拉杆球头的运动避让空间，在全轮跳行程与最大转向角工况下，不会出现相邻零件运动干涉。

　　结构设计阶段优先保证阻尼力输出的线性与侧向承载能力，筒身采用高精度无缝钢管加工，内壁粗糙度控制在极低水平，保证油封与活塞环的往复密封寿命；活塞杆表面做高频淬火与镀铬处理，抵御泥水侵蚀与砂石击打，避免表面拉伤引发油封漏油。弹簧座盘的支承角度经过匹配，螺旋弹簧的作用力轴线相对滑柱轴线预留偏心距，抵消制动工况下作用在活塞杆上的侧向弯矩，降低活塞杆与导向座之间的偏磨风险，大幅延长减震器的服役里程。

　　缓冲块采用聚氨酯材料布置在活塞杆上部，当车轮遭遇大坑洼、悬架进入极限压缩行程时，缓冲块先于金属部件接触限位，吸收冲击峰值，避免悬架刚性撞击引发的结构损伤；防尘罩套设在活塞杆外露段，阻挡灰尘、泥水附着在杆身表面，防止杂质随活塞杆回缩带入筒内污染液压油、磨损阀系零件。

　　建模过程中所有安装接口的坐标、孔径、配合面公差都按照整车底盘硬点参数还原，既可以用于悬架K&C特性仿真分析，也能作为底盘改装件开发、售后替换件设计的参考基准，工程师可直接在该数模基础上调整阻尼阀系参数、弹簧刚度匹配，完成不同调校风格的前悬方案验证，也可用于装配工位的工装夹具设计、维修拆装流程的模拟演示。
