车床用高精度回转顶尖旋转中心结构

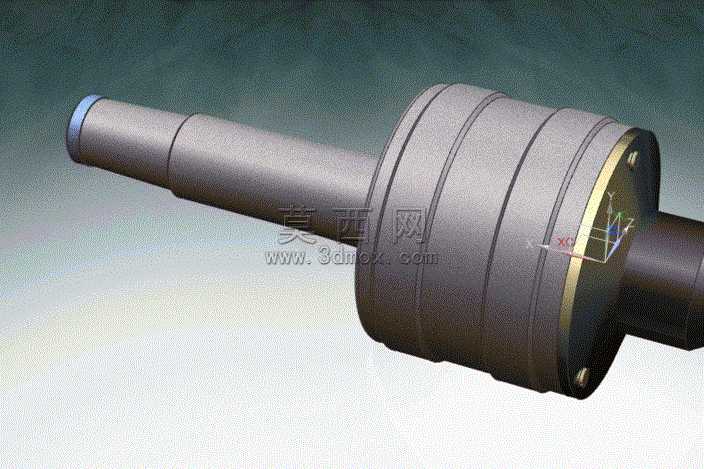

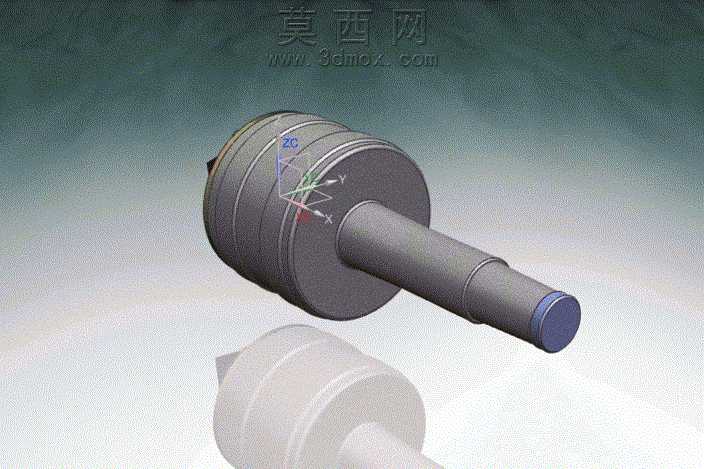

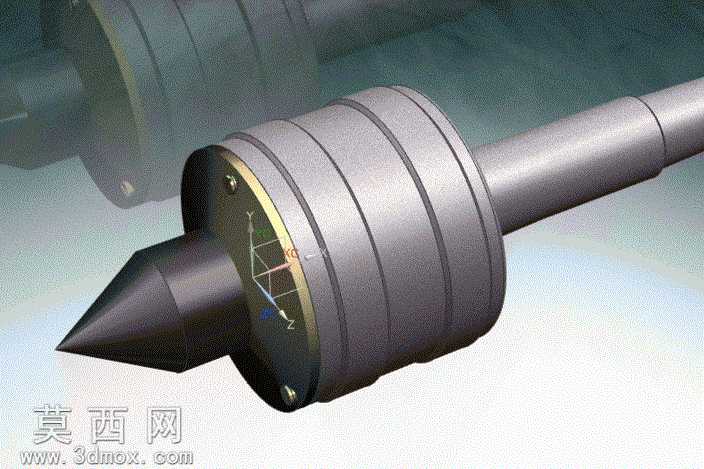

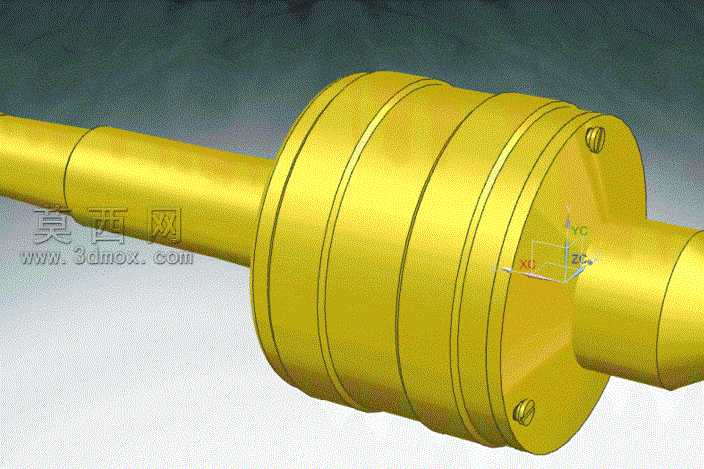

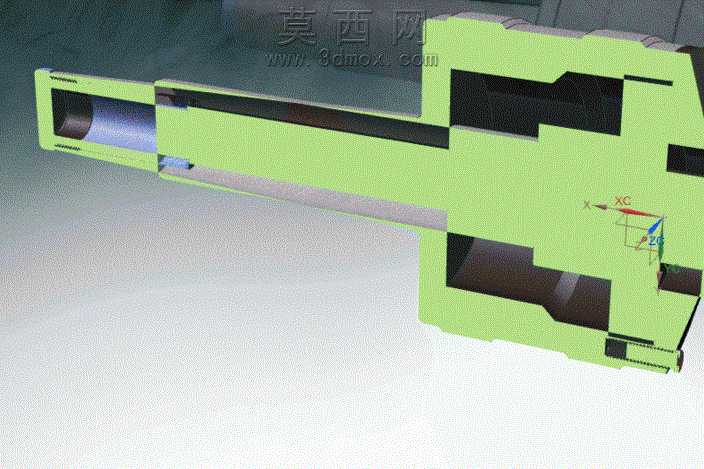

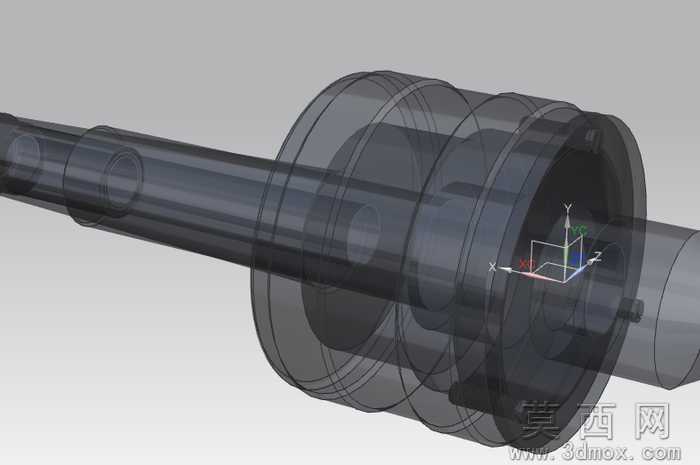

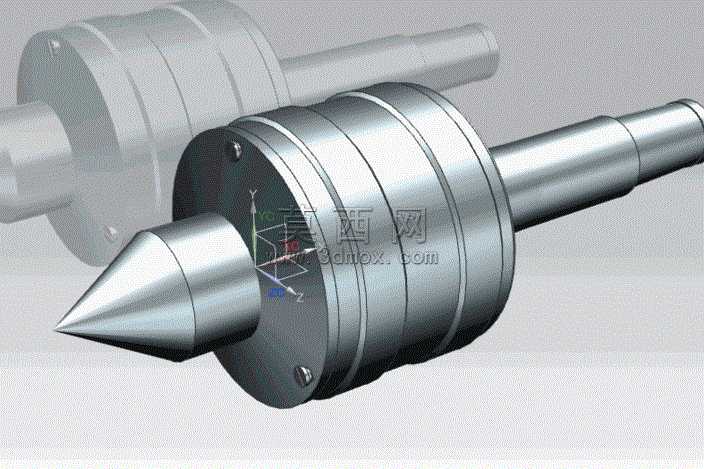

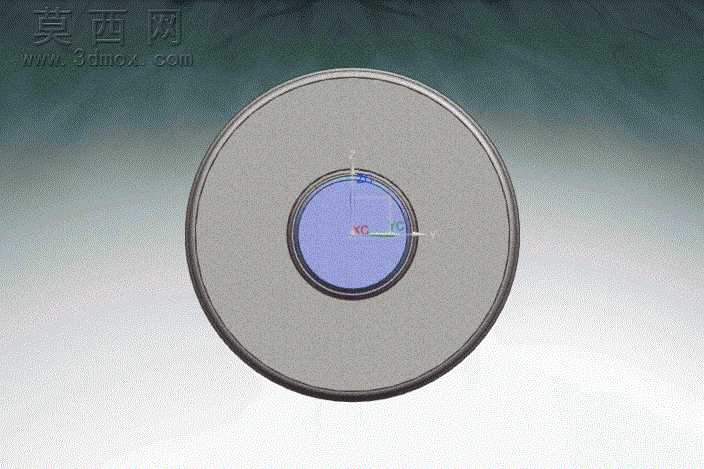

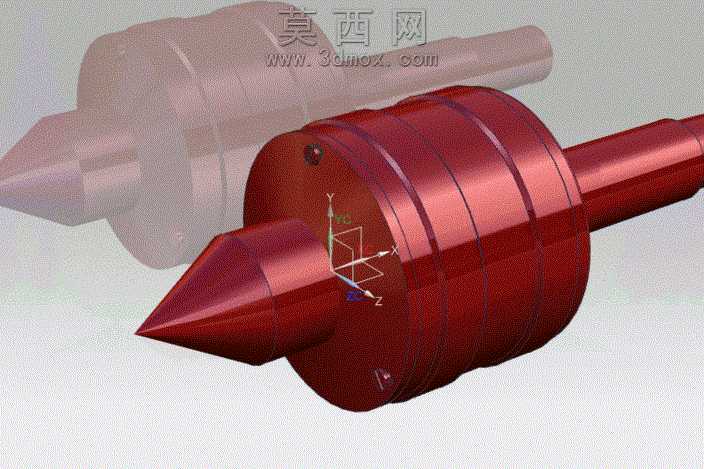

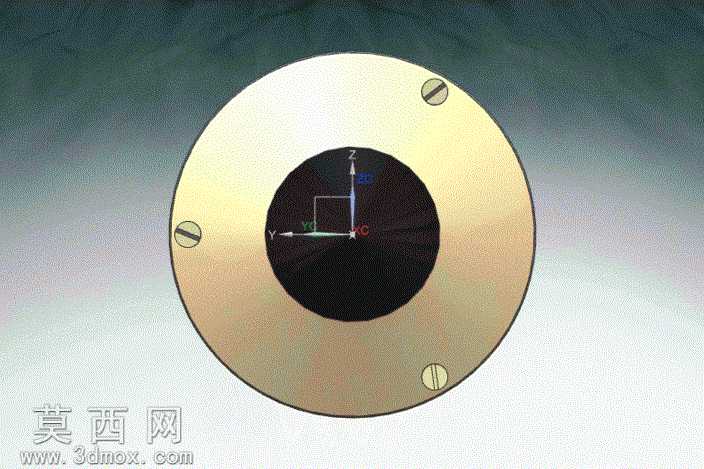

本模型为车床加工细长轴类工件配套使用的回转顶尖旋转中心结构，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械加工工艺要求，对每一处装配间隙、配合公差都做了对应参数约束，确保模型可直接对接生产加工环节的图纸输出需求。模型渲染阶段采用金属磨砂材质搭配高反光金属切削面材质，精准还原了实体顶尖的金属质感，顶尖头部的锥面做了高光处理，清晰呈现出顶尖工作部位的精加工表面特征，主体外壳的环形槽、紧固螺钉位置都做了细节纹理刻画，轴身的阶梯轴过渡圆角、轴承安装位的尺寸标注都在建模阶段做了精准还原，整体渲染效果真实还原了工业级回转顶尖的实物外观。从结构设计来看，该旋转中心采用内置轴承的回转式结构，区别于传统固定死顶尖，顶尖头部与内置轴承内圈过盈配合，外壳与轴承外圈配合，工作时顶尖可跟随工件同步转动，有效避免传统死顶尖与工件中心孔之间的相对滑动摩擦，解决了长时间高速加工场景下顶尖发热磨损、烧坏工件中心孔的问题。设计过程中重点优化了顶尖的受力结构，头部锥角采用标准莫氏锥度适配多数车床尾座安装需求，轴身的阶梯结构依次适配推力轴承、深沟球轴承的安装位，可同时承受径向切削力与轴向进给力，外壳的密封槽结构可配套密封圈阻挡切削液、金属碎屑进入轴承内部，延长整体使用寿命。建模时对内部轴承滚动体、保持架都做了完整建模，可直观展示内部传动配合关系，所有零件都做了装配约束，可实现旋转动作的运动仿真，清晰呈现工作状态下各部件的运动关系，整体结构紧凑，装拆便捷，适配普通卧式车床、数控车床的细长轴类零件加工场景，可有效提升长轴加工的装夹稳定性，降低工件加工过程中的圆度跳动误差。
