喷气式无人靶机气动外形三维设计

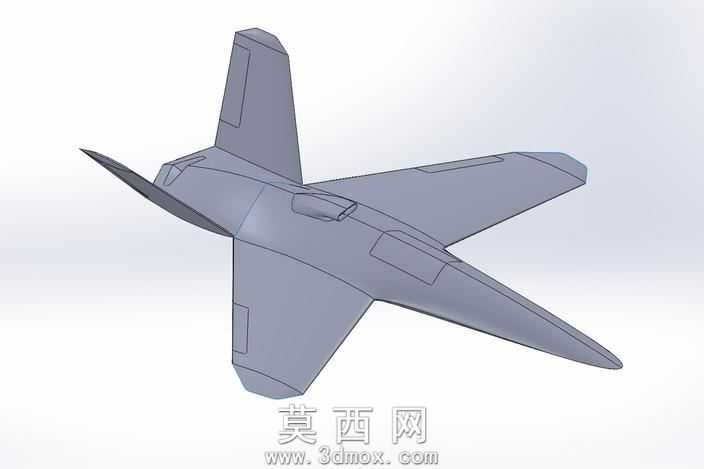

本作品为喷气式无人靶机的三维数字化模型，整体建模过程围绕靶机的实际使用需求展开，以SolidWorks为核心建模工具，采用自顶向下的设计思路完成全机结构搭建。建模初期首先确定靶机的整体气动布局，选用后掠翼搭配单垂尾、两侧进气的常规气动构型，适配30公斤级涡轮动力的安装与使用需求，保证靶机在亚音速飞行状态下具备足够的稳定性与操控性，能够满足防空训练、武器性能测试等场景下的模拟飞行要求。机身主体采用曲面放样与实体修剪结合的建模方式，先绘制多组控制截面轮廓，通过引导线放样生成流畅的机身曲面，保证机身截面从机头到机尾的平滑过渡，机头采用尖锐的圆锥修形设计，有效降低飞行过程中的空气阻力；机身中部预留涡轮动力舱的安装空间，两侧设置半埋式进气道，通过曲面缝合与实体加厚完成进气道的一体化建模，保证进气道内壁的光滑度，减少气流损失。机翼部分采用后掠翼设计，通过翼型曲线拉伸结合扭转角度调整完成建模，机翼与机身的连接位置采用翼身融合过渡处理，避免出现直角等突兀结构，降低飞行过程中的干扰阻力；机翼后缘预留操纵面安装位置，通过分割实体的方式划分出副翼的结构区域，保证后续结构深化设计的可拓展性。尾翼部分包含垂直尾翼与水平尾翼，垂尾采用后掠梯形构型，布置在机身后段上部，平尾对称布置在机身尾部两侧，尾翼与机身的连接位置均做圆角过渡处理，减少应力集中的同时优化气动表现。材质渲染阶段，整机采用哑光灰色航空涂层材质，模拟真实军用靶机的外观质感，通过调整材质的粗糙度与反射参数，还原复合材料蒙皮的真实视觉效果，渲染过程中添加柔和的环境光与定向光源，突出机身曲面的光影变化，清晰展现各部分的结构轮廓与气动外形特征。整体模型结构完整，各部件比例协调，既还原了喷气式靶机的典型气动特征，也预留了动力系统、飞控系统的安装空间，可用于靶机方案论证、气动仿真分析、教学演示等多种场景，模型的曲面质量较高，无破面、重叠面等几何错误，可直接导出为通用格式用于后续的工程分析或3D打印验证。
