斑马GK420d桌面条码标签打印机

　　桌面型热敏条码标签打印机在仓储物流、零售门店、制造车间、医疗耗材管理等场景中承担着高频标签输出任务，斑马GK420d作为该类设备的经典机型，其三维结构还原对设备选型、产线工位布局、配套支架设计以及防护外壳改造都有直接参考价值。

　　从实际使用角度看，这类设备主要用于打印不干胶物流面单、商品价签、资产条码、仓储库位标签和小型追溯二维码。它采用热敏打印方式，无需碳带，机身前部预留标签出口，顶部为可掀开的上盖结构，内部容纳纸卷仓与打印模组。建模时需要重点表达上盖绕后侧铰链翻转的开合关系，因为纸卷装填、胶辊清理和打印头维护都依赖这一运动空间；若在工位布局中忽略上盖开启半径，设备靠墙或贴近其他工装放置时会直接影响换纸操作。

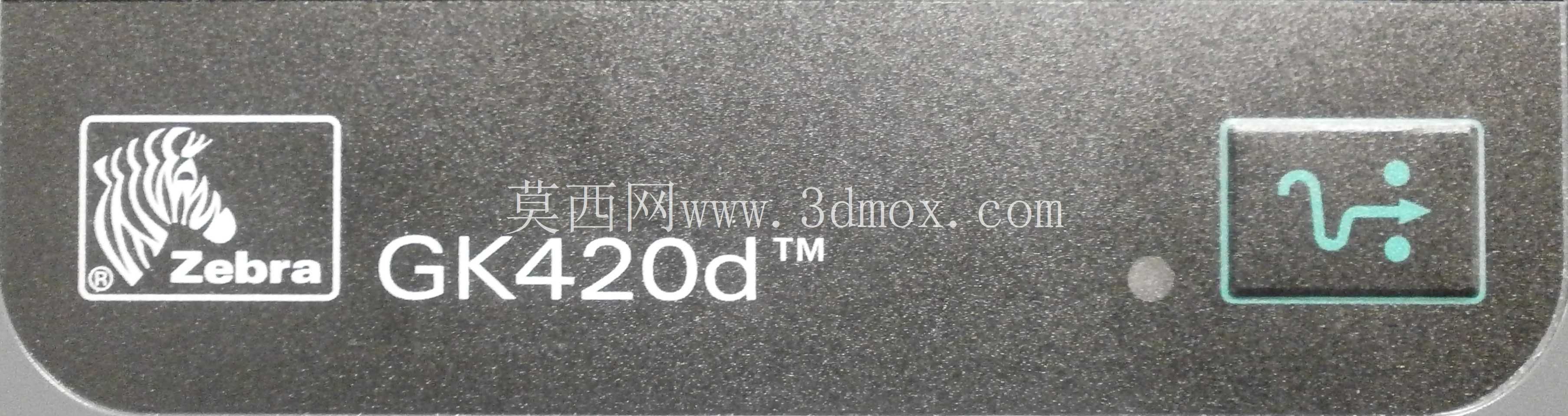

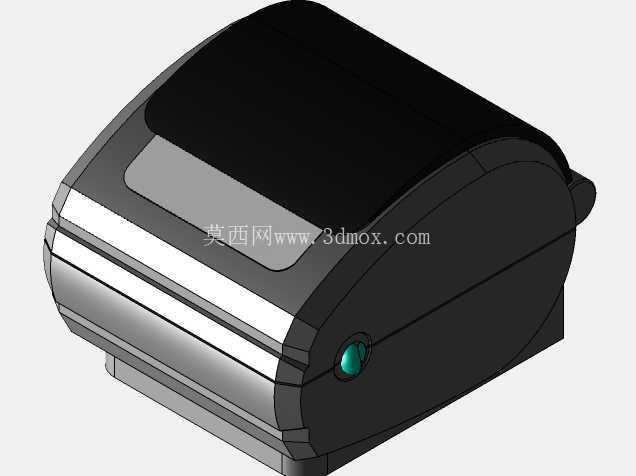

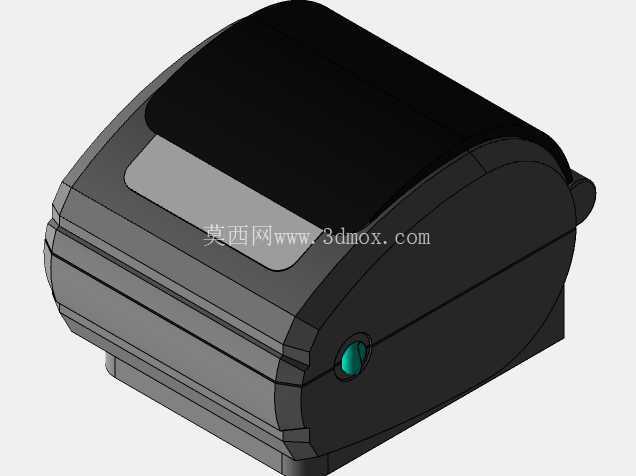

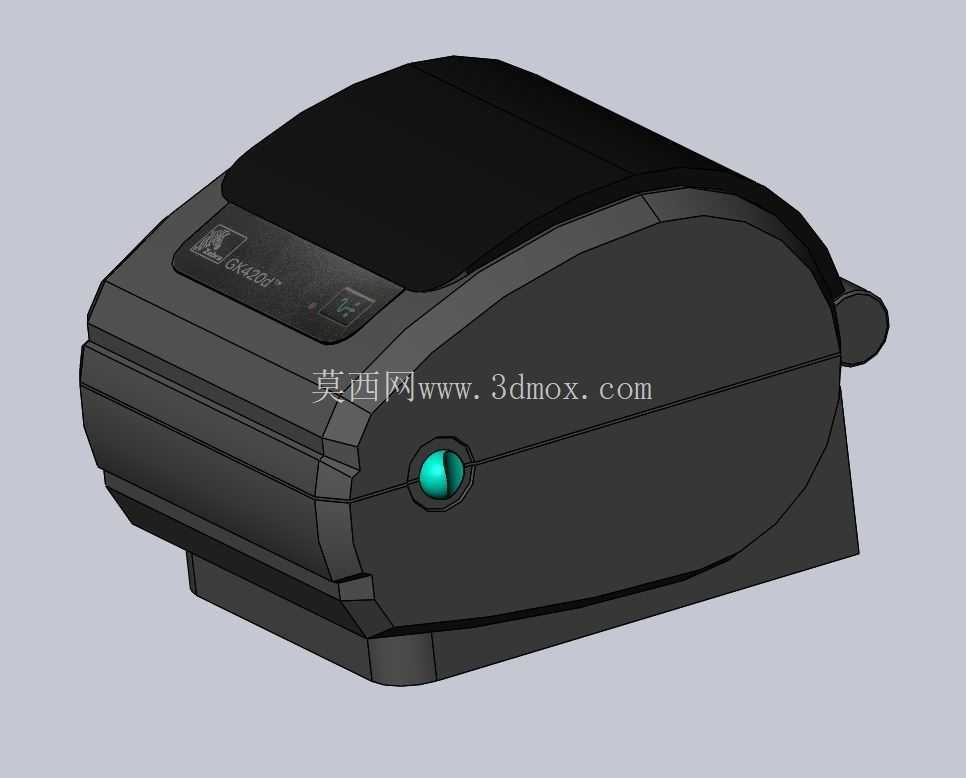

　　外形上，整机呈低矮的卧式弧顶造型，黑色塑料外壳覆盖主体，前端略收窄，底部带有支撑斜面，使标签输出方向与操作面形成合理倾角。前部面板集成按键与状态指示灯，侧面设置醒目的青色开盖按钮，该按钮与内部锁扣联动，按下后上盖弹起，结构虽小却涉及卡扣行程、弹簧复位和壳体壁厚配合，是外观与机构结合的典型细节。

　　安装边界方面，桌面放置时需要在机身后方预留上盖翻转空间，前方留出标签输出和撕纸距离，侧面保留按钮操作与散热间隙。底部支撑面决定了设备在工作台、打印支架或嵌入机柜中的固定方式；若进行自动化产线集成，还要核对标签出口高度、出纸方向以及与贴标机构、输送线的对接位置。纸卷仓直径限制了最大标签卷容量，也决定了补料周期，选型时不能只看外形尺寸。

　　结构设计思路上，壳体采用大面圆弧过渡，既提升外壳刚性，也避免灰尘堆积和操作磕碰；内部打印模组、胶辊、纸张通道和控制板沿出纸方向紧凑排布，使整机占用台面较小。散热孔、接口区域和电源开关通常布置在背部或侧面，建模时应保留这些特征，以便评估线缆弯折半径和机柜走线。

　　对于三维工程师而言，该模型不仅用于外观展示，更可用于检查人机操作空间、验证上盖开启干涉、设计防尘罩或外置标签回绕器，并在产线三维布局中准确表达设备占位。还原卡扣、铰链、按钮、纸卷仓和出纸口等关键结构，能够让后续的工位设计与配套夹具设计更贴近真实装配状态。
