罗技M187无线鼠标外观结构造型

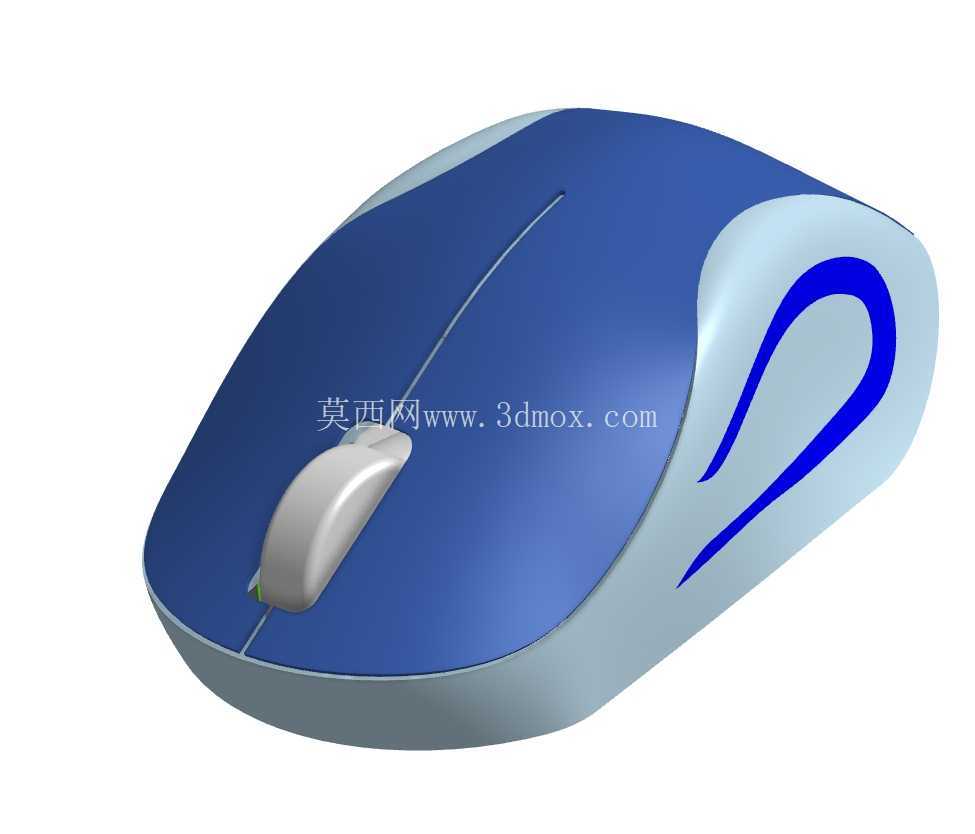

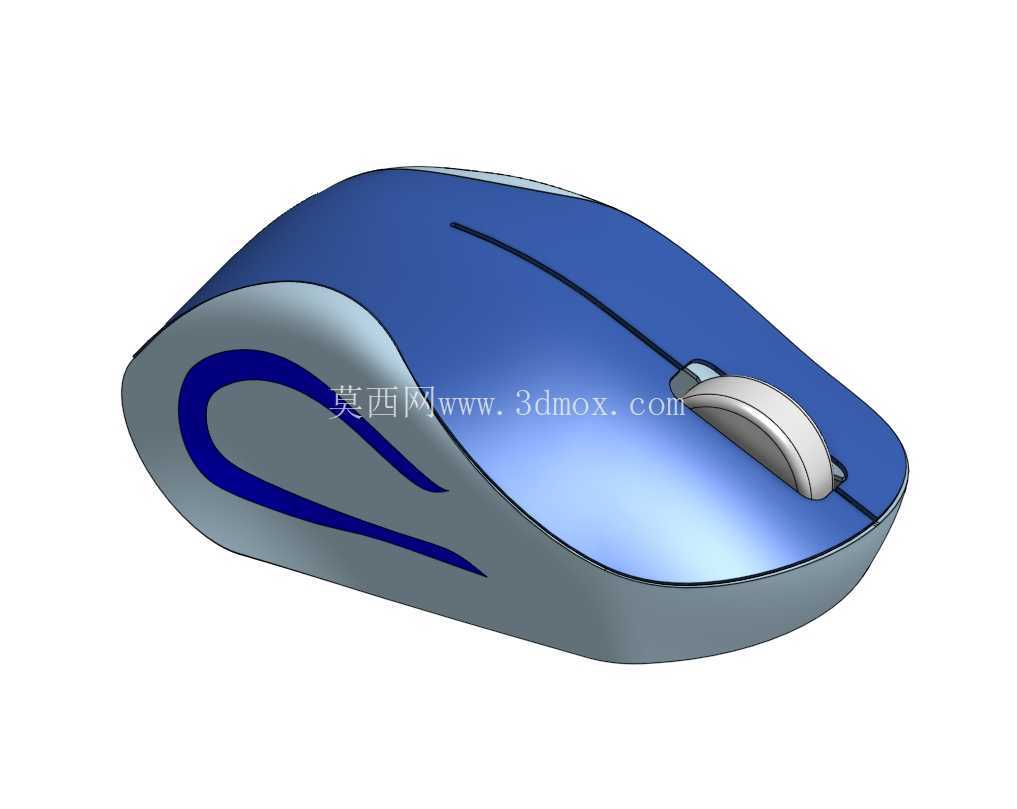

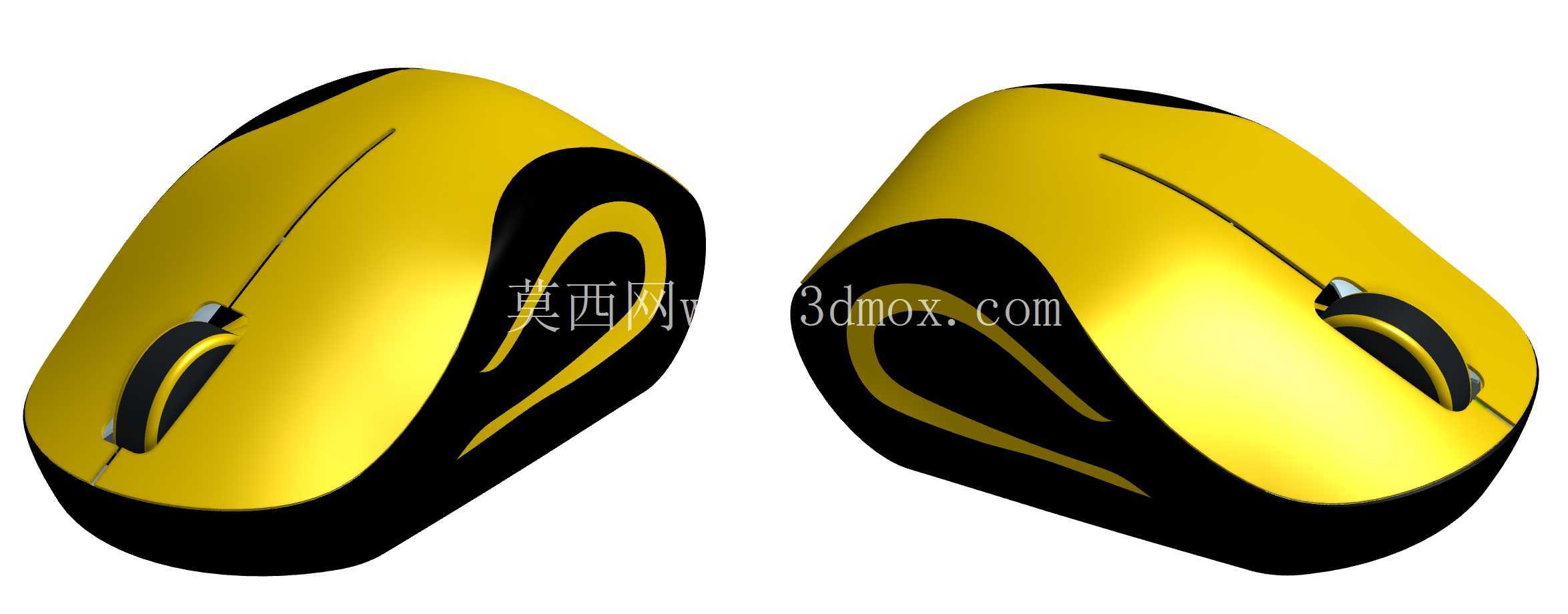

　　这款无线鼠标的三维造型围绕日常办公、便携外设和桌面人机交互场景展开，重点还原紧凑型无线鼠标的外壳曲面、左右按键分区、滚轮布置以及侧部装饰线条。建模时没有把鼠标简单处理成对称椭球，而是依据握持状态下手掌与手指的接触关系，对顶面拱起高度、前端收窄角度和两侧握持区域进行连续曲面过渡，使外观既保持轻薄便携的视觉特征，又能在实际抓握时给拇指、无名指和小指提供明确依托。

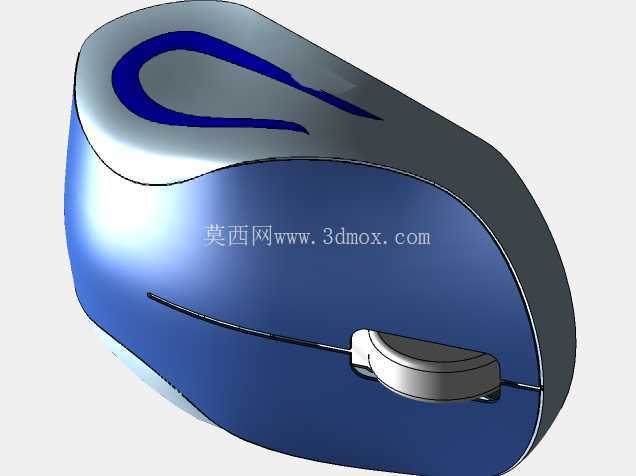

　　从结构表达来看，模型将上壳作为主要外观件进行细化，顶面中央保留左右按键的分割缝，分割线从滚轮前方延伸至鼠标前段，形成清晰的按键边界。滚轮位于前端中心位置，外形采用带圆弧的柱状凸起，高度略高于上壳表面，便于食指在不移动手腕的情况下完成滚动操作。鼠标尾部向左右两侧平缓展开，形成支撑掌心的宽大底面轮廓；前端则相对低矮，减少点击时手指抬起幅度。侧部蓝色装饰曲线沿握持区边缘布置，不仅承担外观识别作用，也在视觉上强化壳体前后方向的流线感。

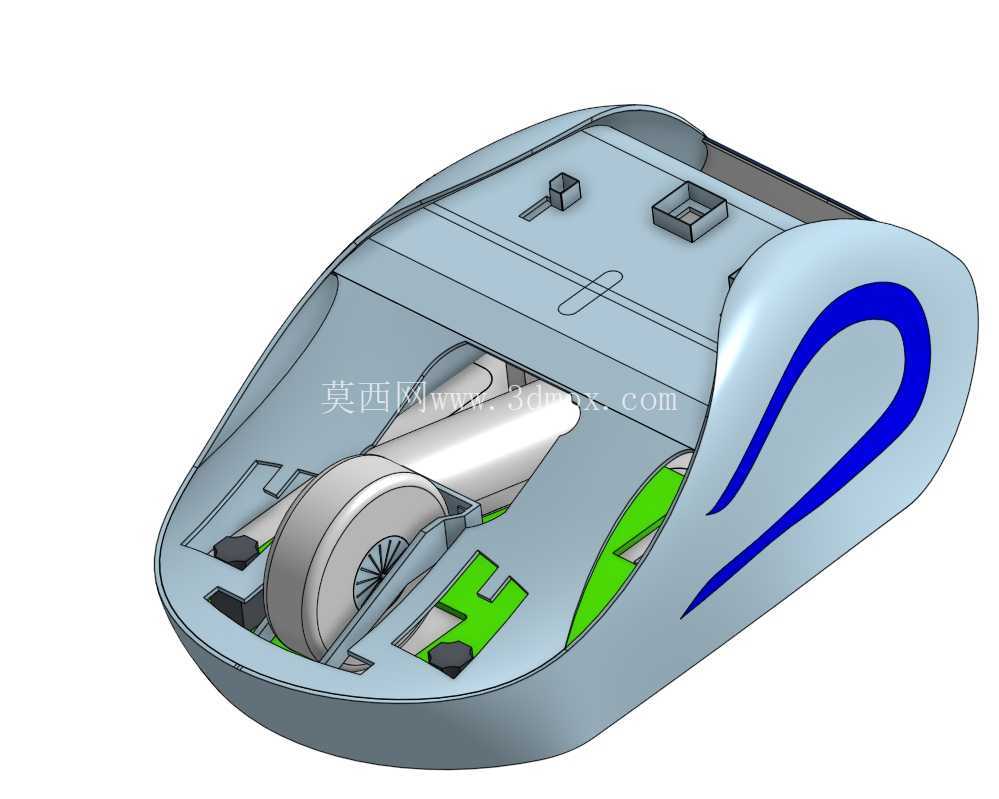

　　在实际用途上，这类鼠标适用于笔记本外接、办公桌面、移动演示和普通家用电脑操作。无线形态取消了线缆束缚，产品内部通常需要容纳电池、电路板、光学传感组件和无线发射模块，因此外观设计必须在薄型化与内部堆叠之间取得平衡。该造型将较高区域集中在中后段，能够为电池和主控板预留空间，同时把前端按键区压低，使整体比例符合小型无线鼠标的布置逻辑。底部虽然在外观图中不作为主要展示面，但工程建模时需要保持平整边界，为脚垫、光学开孔和电池仓盖留出安装区域。

　　外形边界方面，鼠标整体长宽高应服从便携鼠标的握持尺度，长度覆盖手掌掌根到食指第一关节附近，宽度保证两侧夹持不过度外扩，高度则在尾部形成适度支撑。安装与配合上，上壳、下壳、滚轮、按键支架和底盖之间需要预留均匀分模间隙；侧面曲面不能出现急剧折角，否则既影响握持舒适度，也会增加塑料外壳成型后的表面缺陷风险。前端左右按键与内部微动开关位置要对应，滚轮轴线需保持水平，底部传感器窗口应位于鼠标中心轴附近，以保证光标移动方向与手部推动方向一致。

　　建模思路上，曲面搭建可先由侧视轮廓和俯视轮廓确定鼠标整体姿态，再通过截面控制线调整顶面隆起、侧边内收和尾部饱满度。按键分割线、装饰条和滚轮区域应在主体曲面完成后再进行拆分，这样能够保证相邻零件共享基础曲面，避免装配后出现断差。对于结构设计人员而言，该模型可用于外观方案评审、塑料件分模讨论、人机比例校核以及外设产品装配关系演示；对于三维建模学习者，也适合练习自由曲面、实体分割、零件装配和产品细节表达。
