建筑管道抗震支吊架安装组件设计

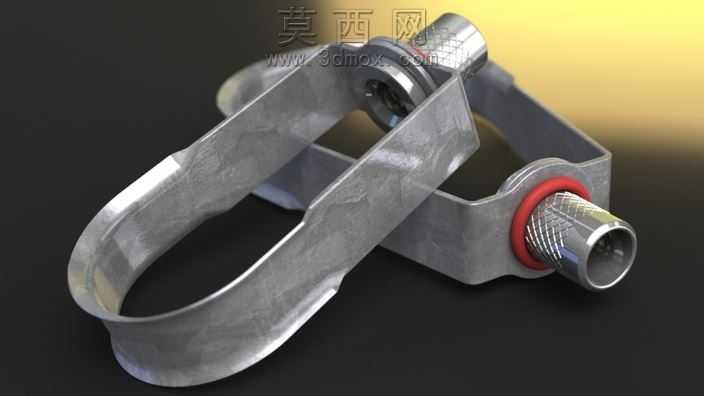

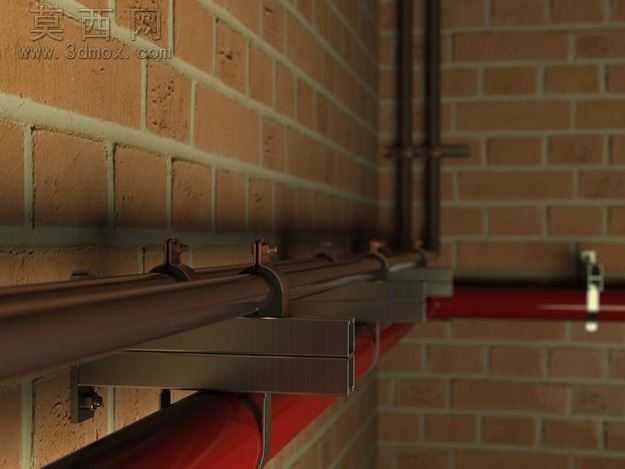

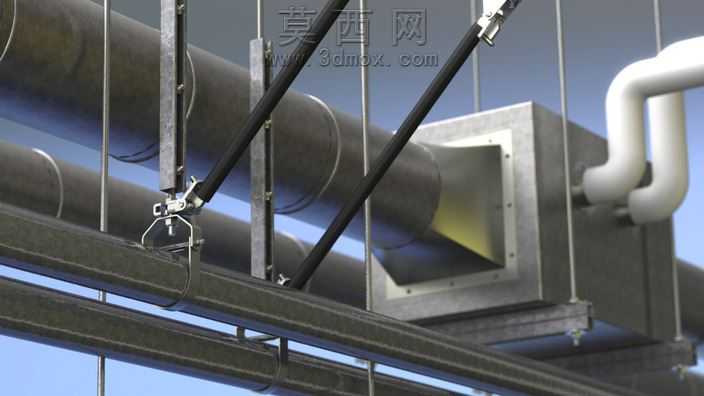

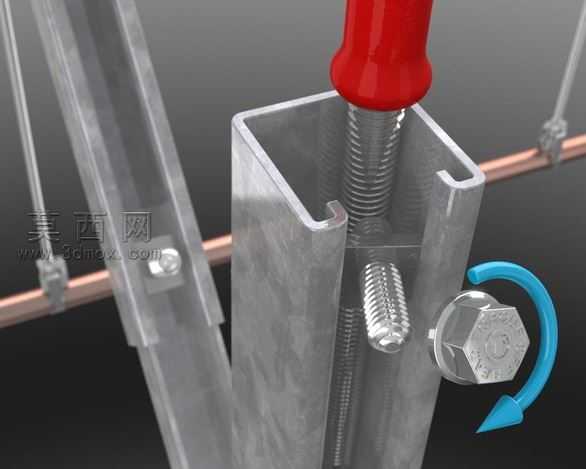

本作品为建筑机电管线系统配套的TOLCO系列管道支吊架组件三维设计，建模阶段采用参数化特征建模方式完成全构件搭建，针对不同管径的金属管道适配对应规格的管夹、横梁、斜撑与锚固底座，所有构件的尺寸匹配建筑机电安装的通用规范，管夹内径与常见的给排水、消防管道外径公差控制在合理安装间隙范围内，保证夹持稳固同时不会损伤管道外壁防腐层。建模过程中对支吊架的受力结构做了还原，横向承载横梁采用C型冷弯型钢截面建模，对应实际产品的抗弯截面模量参数，斜撑构件采用等边角钢截面，与横梁、墙体锚固底座之间的连接节点还原了铰接结构，可直观展示地震工况下的力传递路径，锚固底座的膨胀螺栓安装孔位、连接螺栓孔位均按照实际安装尺寸精准定位，避免现场安装出现孔位错位问题。材质渲染阶段，对不同构件做了区分处理：金属管道分别赋予深棕红色无缝钢管材质与红色消防涂覆钢管材质，还原表面的哑光金属质感与细微的氧化纹理；支吊架型钢构件赋予电镀锌金属材质，表现镀锌层特有的冷调银灰色金属光泽与轻微的表面反光特性；背景部分搭建红砖墙场景，砖墙采用错缝砌筑的纹理贴图，砖缝的凹凸质感、砖面的粗糙颗粒感都通过材质贴图与凹凸通道实现，还原真实建筑内部管线安装的场景效果。设计思路围绕建筑机电抗震的实际需求展开，整套支吊架组件可同时实现多根并行管道的固定，上层为常规重力支撑结构，下层搭配抗震斜撑结构，可在水平、竖向地震作用下为管线提供约束，限制管线位移，避免管线脱落引发次生灾害，构件之间全部采用螺栓连接的装配式结构，建模时还原了每一处连接螺栓、螺母的细节，清晰展示装配式支吊架的快装结构特点，无需现场焊接即可完成组装，适配现代建筑机电安装的高效施工需求。
