十六点五寸工业触控显示终端结构

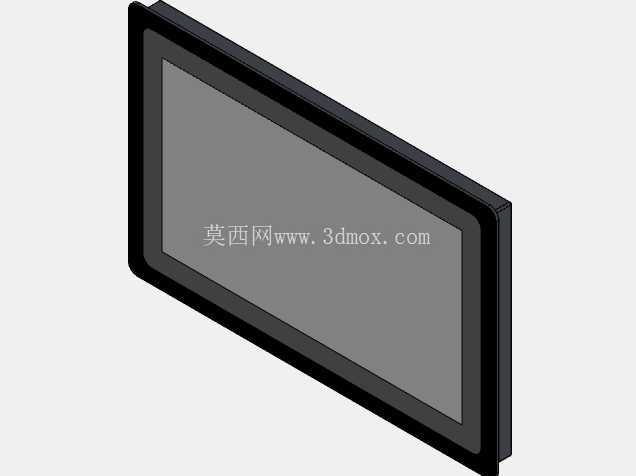

　　这套十六点五寸触控显示终端的三维结构，主要面向车间设备控制柜、产线操作站、智能检测台以及小型自动化装备的人机交互场景。整机采用横向宽屏布局，显示区域占据正面绝大部分面积，外围由一圈等宽黑色边框包覆，边框外侧再设置略高起的安装面，既能够在嵌入柜体时遮挡钣金开孔误差，也能为前面板密封、贴合和后期维护留出结构边界。

　　从实际使用角度看，这类屏幕并不只是一块普通显示器，而是设备操作人员与控制系统之间的直接交互入口。现场人员通过触控区域完成参数设定、运行状态查看、报警确认、配方切换和手动调试等动作，因此前面板需要兼顾可视性、触控可达性和抗误触能力。模型中将屏幕玻璃面、触控层、显示模组和外框层次分开表达，边框转角做了连续过渡，正面没有突出的机械按键，便于戴手套或在多尘环境下进行擦拭维护。

　　结构设计上，整机背部采用薄型盒体形式，侧围厚度控制紧凑，适合安装在控制柜门板、操作箱斜面或设备悬臂箱上。前面板尺寸大于背部箱体，形成典型的嵌入式搭接关系：安装时可从柜体前方放入开孔，再通过背部压块或紧固件与门板固定。这样的布置能让显示面与设备外立面保持齐平，减少积灰缝隙，也避免操作人员经过时发生勾挂。背部盒体则为驱动板、转接板、线缆弯折和散热空间预留位置，侧边轮廓平直，方便在三维布局阶段检查与线槽、端子排、PLC模块之间的干涉关系。

　　安装边界方面，宽屏比例决定了柜体开孔需要优先保证横向空间，竖直方向则要预留边框压接宽度和背部维护深度。模型表达的外框边缘带有轻微厚度差，前表面可视区域低于外框唇边，能够在装配防护玻璃或电容触控面板时提供定位参考。背部并非完全封闭的厚重结构，而是围绕显示模组形成支撑骨架，这种思路有利于减轻重量，同时保证面板受压后不易出现明显变形。

　　在设备选型和结构校核时，工程人员可直接依据该模型核对门板开孔、视线高度、操作距离和线缆出线方向。对于站立操作的工位，屏幕宜布置在视线自然下落范围内；对于悬臂操作箱，则要结合箱体倾角确认触控姿态。该结构没有复杂的运动机构，重点在于面板防护、嵌入固定、背部电器容纳和人机操作舒适度之间取得平衡，适合作为工业人机界面外观与安装结构设计的参考。
