英伟达边缘AI计算主机外观结构

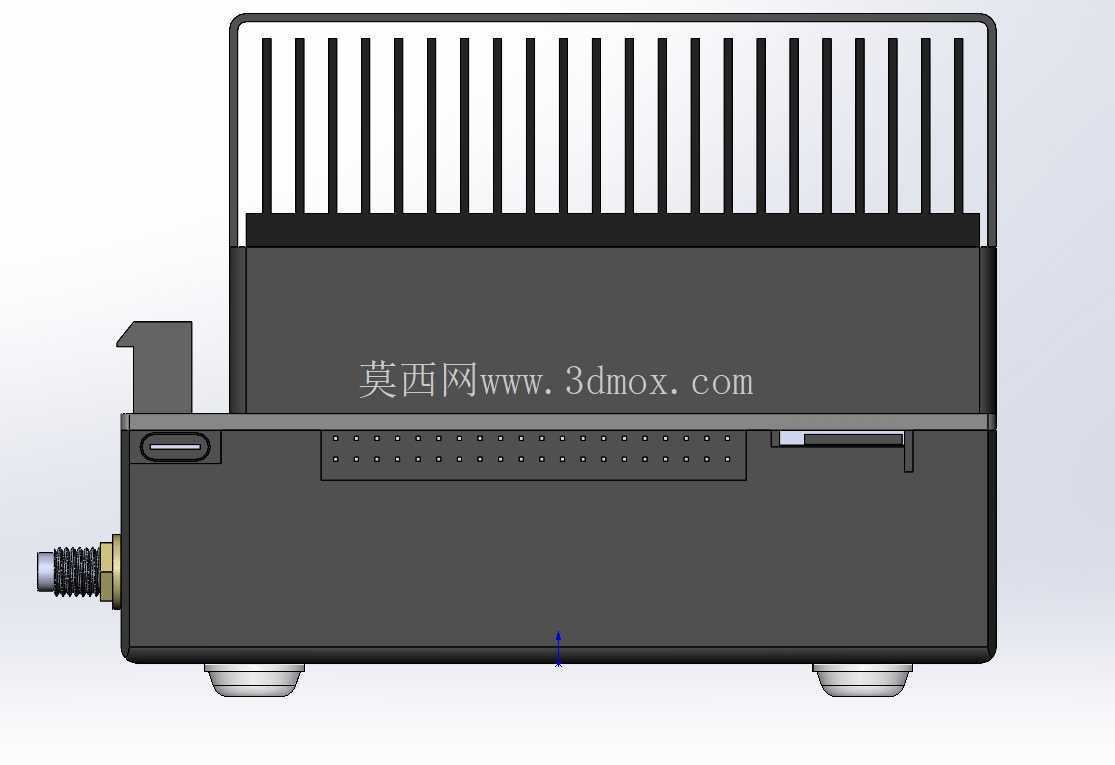

　　这套三维数模还原的是面向边缘端高算力场景的嵌入式AI计算主机，整机采用黑色金属壳体搭配分区散热结构，在机器人主控、自动驾驶原型验证、工业视觉检测、多路传感器融合、智能网关部署等场景中承担核心运算任务。设备本体分为上下两个功能区段：上部为大面积鳍片散热风道区域，对应高功耗算力模组的被动散热需求，壳体表面开设密集纵向散热齿，可在无风扇或低风量辅助散热条件下，将芯片热量快速传导至外壳，适应工业现场粉尘、振动较多的使用环境；下部为接口与安装基座区段，前面板集中布置全部对外连接端口。

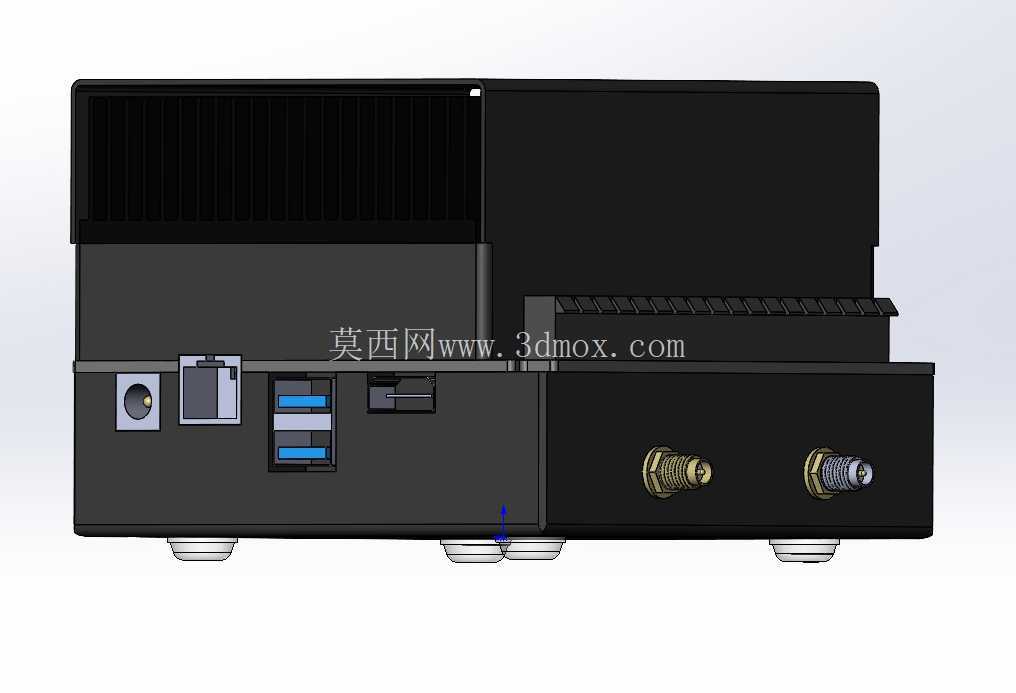

　　从接口布局来看，面板一侧依次设置调试用圆形同轴接口、千兆以太网口、双层堆叠USB3.0高速数据接口、Type-C调试与数据复用接口，另一侧布置两个工业级锁固式圆形航空接头，分别承担直流电源输入与外设触发信号连接，接头采用螺纹锁紧结构，避免设备移动过程中出现线缆松脱。底部伸出三个带减震垫的固定支脚，支脚预留安装孔位，既可以直接平放于控制柜内托盘，也可通过螺钉锁附在设备安装立板上，整机长宽高边界严格匹配标准工控机柜的1U以上安装空间，侧边预留的散热间隙不小于20毫米，保证风道进出风通畅。

　　建模过程中优先还原了壳体的拼接逻辑：上下壳体采用卡扣加侧边螺钉的组合固定方式，散热鳍片与上盖为一体化压铸成型，前面板接口开孔位置与内部PCB板端口坐标完全对齐，端口周围预留足够的插拔操作空间，USB接口前方留出不小于35毫米的线缆插拔行程，航空接头周边预留扳手拧紧空间。设备侧面预留扩展卡槽开口，可根据项目需求加装工业通讯模块，外壳边角做小圆弧过渡处理，避免装配过程中割伤线束。针对移动机器人搭载场景，整机重心控制在壳体几何中心附近，底部支脚的减震垫可过滤AGV行驶过程中的高频振动，所有外露接口均做防呆设计，避免现场接线时出现错插反插问题。

　　数模同时还原了壳体表面的纹理分区，散热区采用哑光粗纹处理减少划痕显影，接口面板采用细纹磨砂材质，印刷标识区域预留平整平面，方便后期丝印端口定义。在进行控制柜布局设计时，可直接调用该数模进行干涉检查，提前核对线缆弯曲半径、安装孔位间距、散热风道走向，减少实物样机装配阶段的返工量，结构设计完全贴合工业现场实际部署的安装与使用要求。
