计算机处理器轴流散热风扇结构设计

　　这款轴流散热部件主要面向台式计算机、工控主机、小型服务器及嵌入式计算设备的处理器风冷场景，也可迁移到电源仓、机柜局部通风、电子控制柜散热等相近空间内使用。它的核心作用是在有限安装厚度内驱动空气定向流过散热器鳍片，将芯片工作时产生的热量持续带走，避免处理器因热积累触发降频、保护停机或长期高温老化。

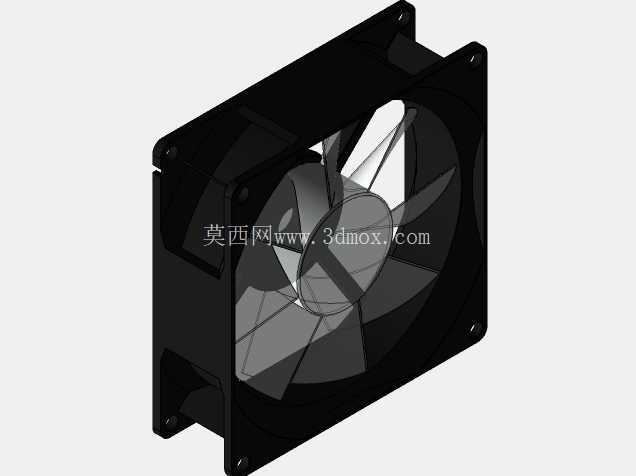

　　从结构上看，产品采用方形外框加圆形风洞的经典布局，四角预留安装孔位，外框边界规整，能够直接贴靠机箱风扇位或散热器支架安装。方形框架在装配时具有明确的定位面，螺钉锁紧后不易扭转；中部圆形风道则对进风、出风气流进行约束，减少框体边缘乱流。框架厚度控制在常规机箱风扇兼容范围内，安装时需要核对主板散热片高度、内存马甲高度以及侧板间隙，避免扇框与周边元件发生干涉。

　　扇叶部分采用多叶片轴流构型，叶型从轮毂到叶尖存在连续扭角，靠近轮毂处负责推动中心区域气流，叶尖区域则配合风洞内壁提高送风覆盖面积。轮毂内部预留电机容纳空间，中心区域做了封闭与加强处理，既可以保护驱动电机，也能改善叶片根部受力。叶片与外框之间保留均匀运转间隙，设计时既要控制间隙过大造成的回流损失，也要避免塑料件成型收缩、装配偏心后出现擦框。

　　实际建模过程中，外框四角的安装柱、螺钉孔、加强筋和边框倒角需要统一考虑。安装孔周边通常是振动和锁紧应力集中位置，柱位厚度不能过薄，孔边到外壁的距离也要保留足够安全余量。框架侧面的加强筋可以提高整体刚性，减少风扇高速运转时的共振传递；边角圆角则有利于注塑充模和应力分散。对于结构设计人员来说，这类零件看似简单，但扇叶曲面、风洞圆弧、安装孔位和电机腔体之间的配合关系直接影响后续可制造性。

　　在设备选型时，该类风扇通常按安装边长、框架厚度、螺钉孔距、供电接口和转向标识进行匹配。若用于处理器塔式散热器，需要关注吹风方向与鳍片通道是否一致；若用于机箱排风，则要确认扇叶朝向、线束出线位置以及与防尘网的距离。模型把外框、叶片、轮毂和安装边界完整表达出来，可用于干涉检查、风道布置验证、散热组件装配演示，也能作为小尺寸风冷部件结构设计的参考基础。
