内燃机活塞高精度三维结构设计模型

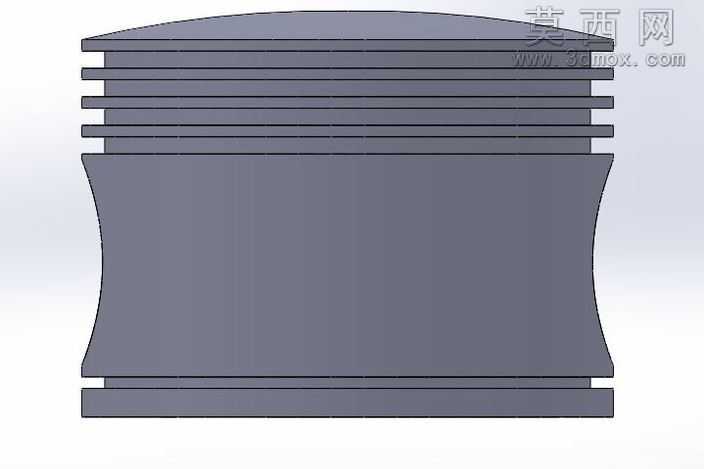

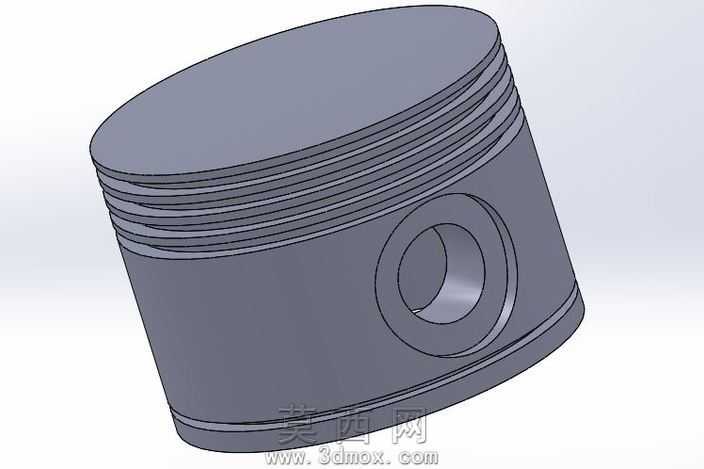

本活塞三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机活塞的实际工程设计规范，完整还原了活塞的核心结构特征。模型整体采用圆柱主体结构，顶部为平整的承压端面，可适配不同燃烧室结构的装配需求，上部环带区域精准绘制了多道环形槽结构，分别对应气环、油环的安装位置，环槽的宽度、深度以及相邻环槽的间距均参考通用内燃机活塞的尺寸比例进行设定，保证结构的工程合理性。活塞销座部分采用对称式凸台结构，中间开设贯通的活塞销安装孔，孔位与活塞主体的同轴度、销座与主体的过渡圆角都做了精细化处理，既还原了实际零件的应力分散设计，也避免了建模过程中出现的尖锐棱角、破面等问题。模型材质采用模拟铸铝合金的哑光金属质感进行渲染，整体呈现均匀的深灰金属色泽，表面无多余纹理装饰，清晰展现活塞各部分的结构轮廓，环槽的分层线条、销孔的贯通结构都通过光影效果清晰呈现，便于观察内部与外部的结构衔接。设计过程中优先保证结构的可装配性，所有特征均采用实体建模方式生成，无曲面拼接造成的几何错误，各部分尺寸比例协调，既可以作为动力系统教学演示的可视化模型，也可用于内燃机结构拆解、装配模拟的参考素材。模型完整呈现了活塞作为内燃机核心往复运动部件的结构特点，顶部承压面、环带密封区、销座连接区、裙部导向区的结构划分清晰，裙部的圆柱面做了细微的结构收窄处理，还原实际活塞工作过程中的热膨胀适配设计，整体建模逻辑贴合机械零件设计的常规流程，从主体轮廓绘制到局部特征添加都遵循从整体到局部的设计思路，每一处特征都对应实际零件的功能需求，没有冗余的装饰性结构，保证模型的工程实用性与结构准确性。
