乘用车钢制轮毂带轮胎总成结构设计

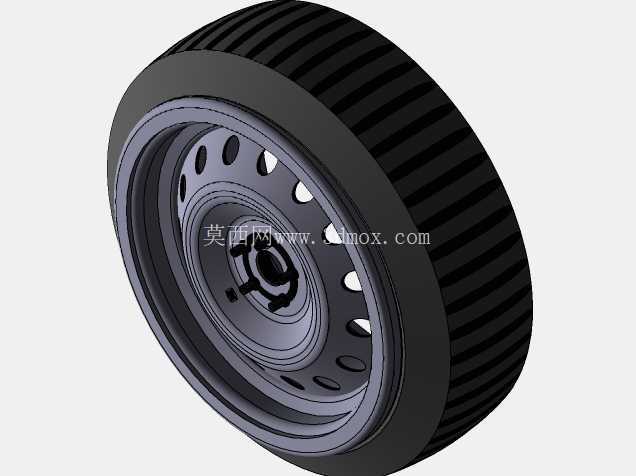

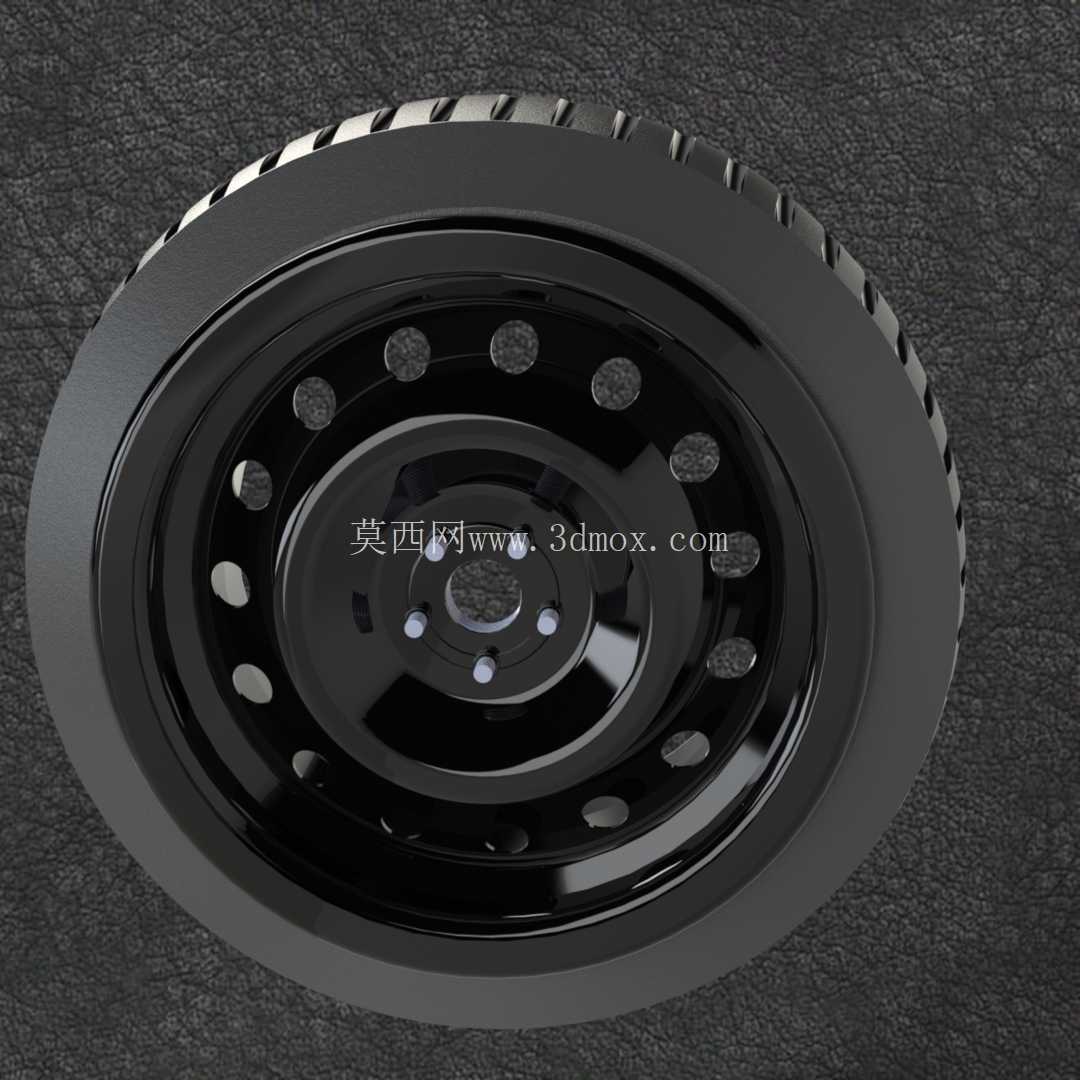

　　车轮总成是车辆底盘行走系统中直接承担承载、导向和路面冲击传递的关键部件，整体由钢制轮辋、冲压轮辐、中心安装座、螺栓孔、散热减重孔以及外侧橡胶轮胎构成。该结构在建模时按照实际装配关系进行组织，轮胎包覆在轮辋外缘，轮辐位于轮辋内侧并与中心轮毂区域连接，能够直观反映乘用车车轮从外部胎面到内部安装面的完整空间形态。

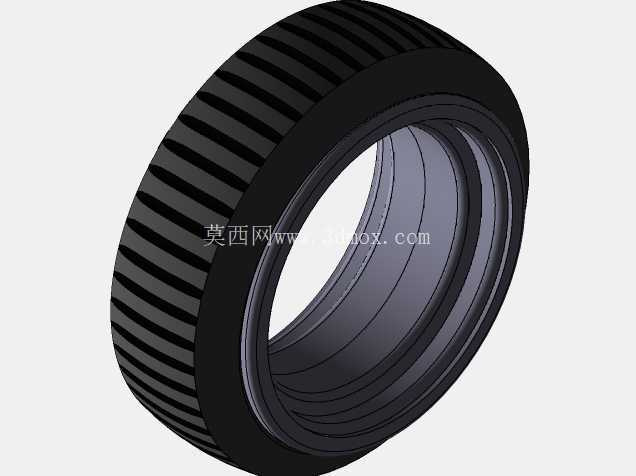

　　从使用场景看，这类车轮主要应用于普通乘用车、轻型代步车辆或小型拖车的行走机构。车辆行驶过程中，轮胎通过胎面花纹与地面接触，承担驱动、制动和转向时的摩擦力传递；轮辋负责约束轮胎胎圈位置，保证充气后轮胎不会发生周向滑移或脱圈；轮辐则把路面载荷传递到轮毂轴承和悬架系统。模型中轮胎外圆带有连续胎面花纹，侧壁呈圆弧过渡，能够表现轮胎在抓地、排水和缓冲方面的基本外形特征。

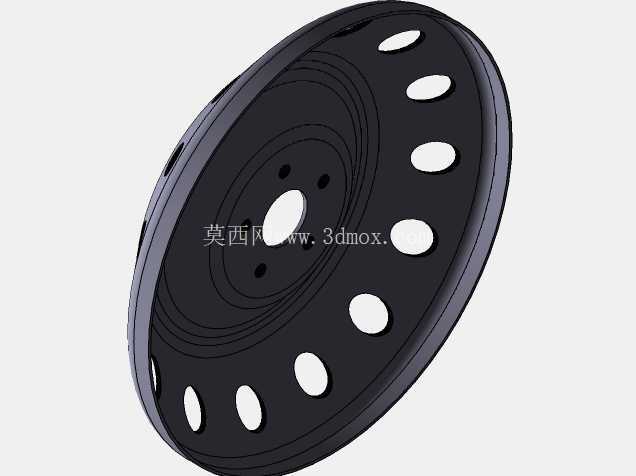

　　结构设计上，轮辐采用圆盘式布置，中心设置较大的定位孔，用于与车轴轮毂端面配合；周围分布多个螺栓安装孔，可对应车轮螺母的紧固位置。轮辐表面开设一圈圆形孔洞，这些孔洞在真实产品中兼具减重、散热和制动通风作用。车辆制动时，刹车片与制动盘摩擦产生热量，气流可通过轮辐开孔进入轮腔，帮助制动盘降温；同时，孔洞去除了部分板材材料，使轮辐在满足刚度要求的前提下降低转动惯量。

　　轮辋部分需要重点关注胎圈座、凸缘和槽底结构。轮胎安装时，胎圈在充气压力作用下紧贴轮辋两侧凸缘，轮辋截面形状决定轮胎的拆装方式和密封可靠性。模型外缘轮胎与轮辋之间保持包覆关系，适合用于检查轮胎侧壁、轮辋凸缘以及轮辐外侧的干涉边界。若将该总成放入整车底盘装配中，还需要结合转向节、制动盘、卡钳和悬架下摆臂进行运动包络分析，尤其在大转角转向和悬架跳动工况下，应确认轮胎内壁与卡钳、减振器、翼子板之间留有足够间隙。

　　外形尺寸方面，车轮模型的主要控制尺寸包括轮胎外径、胎面宽度、轮辋直径、中心孔直径、螺栓孔分布圆直径以及轮辐背面安装平面。中心安装面是车轮与车轴连接的基准面，螺栓孔数量和分布圆直径直接影响互换性；轮辐背面到轮辋内侧的深度则关系到制动盘和卡钳的容纳空间。设计时不能只追求外观造型，还要保证轮胎充气状态下胎圈受力均匀，轮辐在垂向冲击、侧向转弯和制动扭矩作用下具有足够强度。

　　该三维结构适合用于底盘部件教学、车轮装配演示、行走机构方案布局以及零部件干涉检查。通过模型可以清楚看到轮胎花纹、轮辋卷边、轮辐开孔和中心紧固区域的相对位置，为后续工程图绘制、有限元受力分析和轮胎选型提供直观的结构基础。
