驻极体声音采集传感模块结构设计

　　该板载声音采集单元面向小型测控装置、教学实验平台与嵌入式原型开发场景，核心作用是把环境中的声压波动转换为可被主控IO端口读取的电平信号，常被布置在声控开关、噪声触发计数、声源响应演示、设备异响监测点位中，作为前端感知链路的最末端硬件。

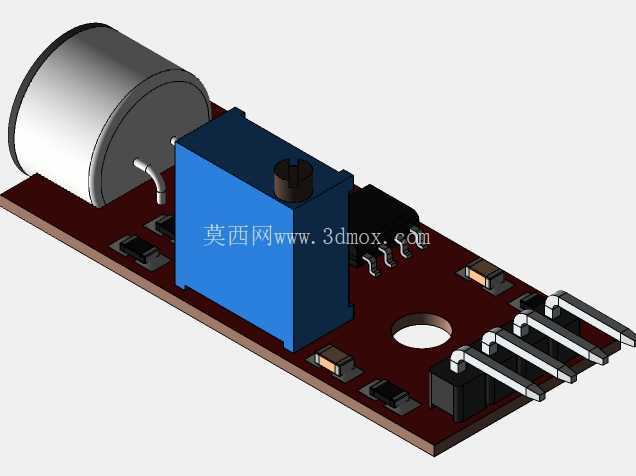

　　从板上布局逻辑来看，圆柱形驻极体拾音头布置在基板长边一端，通过弯折引脚与板面形成固定高度，拾音面朝向板外开放空间，避免周边元件遮挡声波入射路径；紧邻拾音头的蓝色方块为多圈可调电位器，旋转调节轴朝上露出，工程师在整机调试阶段可直接用小号螺丝刀转动，改变板载放大回路的增益阈值，适配不同环境底噪下的触发灵敏度，无需外接额外调试工装。电位器周边排布贴片电阻、电容与小型半导体器件，所有表贴元件沿板面走线方向有序布置，电源、信号、接地引脚在基板另一端以直插排针形式引出，三根插针分别对应供电、接地与信号输出，插针间距符合通用面包板与杜邦线接驳规格，可直接插装在实验底板或焊接固定在整机主控板的对应座体上。

　　基板采用长条形薄型环氧玻纤板形态，板面预留一个圆形安装通孔，孔位处于板身中段空白区域，安装时可穿过M3规格螺钉配合尼龙隔离柱固定在机箱内壁或设备支架平面，安装边界需注意拾音头外侧留出不小于拾音头直径的开放空间，避免紧贴机箱壁面导致声波反射干扰采集精度；电位器调节轴上方要预留螺丝刀操作空间，排针对接侧留出接插插拔余量。板上所有元件高度差控制在较低范围，最高部位为端部驻极体筒体，整体堆叠高度适配多数薄型测控终端的内部腔室尺寸，不会与周边板卡产生干涉。

　　建模过程中完整还原了驻极体金属筒体的端面圆角、电位器顶部调节槽、贴片元件的微小倒角、排针的金属插针与黑色塑胶基座细节，PCB基板的红褐色阻焊层与表面走线轮廓均按实物比例搭建，各元件装配位置完全贴合实际焊接布局，可直接用于整机装配干涉校验、安装孔位匹配核对，也能作为电子实训教学中讲解声音传感硬件构成的演示载体，帮助结构设计人员在腔体布局阶段提前确认该模块的占位空间与接线走向，减少后期打样时的元件碰撞、操作空间不足等问题。
