工业面板式RJ45六类网线对接插座

　　这款面板式RJ45六类网络接口，主要面向机柜布线、工业设备面板、舞台灯光信号传输、测试台架以及户外通讯箱体的固定安装场景，用来在设备壳体上提供一个标准化的网线插拔端口，后端直接对接预压接好的水晶头或线缆，前端外露标准母口，方便现场快速插接跳线，省去在面板上开孔后零散固定模块的麻烦。

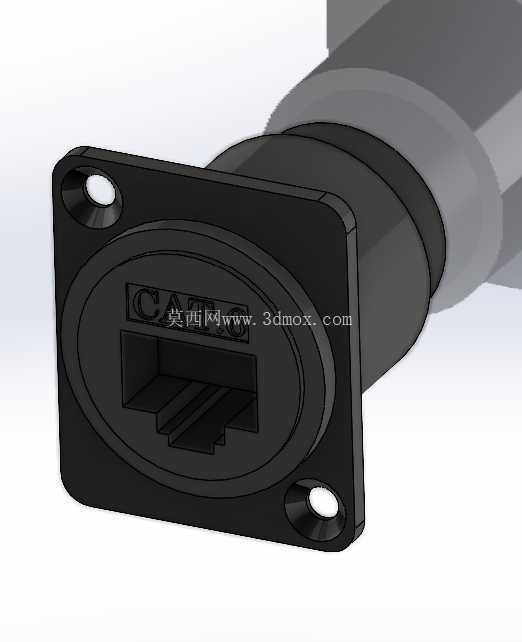

　　从实际使用角度看，这类插座最核心的诉求是安装稳固、对位准确、插拔寿命长。结构上前端采用方形法兰安装板，板体四角预留两个对角布置的沉头安装孔，装配时将接口主体从面板外侧或内侧嵌入预先开好的D型或矩形开孔，再用两颗M3规格螺丝穿过沉孔锁紧在钣金或塑料面板上，沉孔设计可以让螺丝头完全埋入法兰表面，不会突出刮碰插拔的网线接头，法兰背面与面板贴合的面可按需加装橡胶密封垫，满足防尘防泼溅的户外柜使用要求。

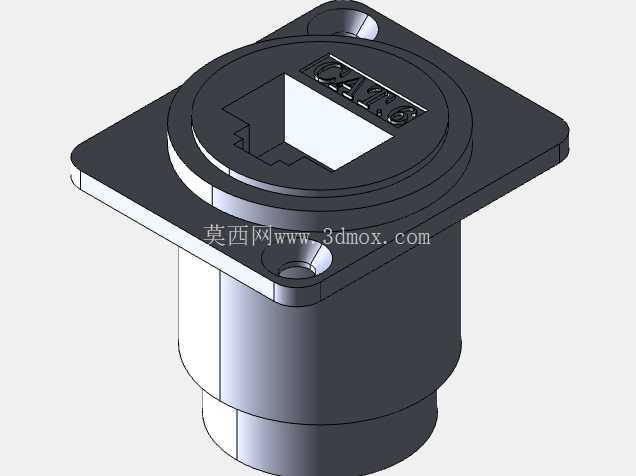

　　前端插口区域做了下沉式圆形围边，围边内部完全按照标准RJ45母座尺寸成型，内部预留8P8C触点的容纳槽，插口上方模压CAT6标识，直观区分超五类与六类规格，避免现场布线时选错接口速率。围边的凸起高度刚好可以引导水晶头对位插入，斜插时会被围边挡住，不会暴力掰弯内部针脚，日常频繁插拔跳线的场景下能有效保护内部接触端子。

　　接口后端延伸出圆柱形线缆防护尾套，尾套采用多级阶梯变径结构，从法兰根部向后直径逐步收窄，套在网线外皮外侧之后既可以约束线缆弯折角度，避免网线在接口根部反复直角弯折导致线芯断裂，也能适配不同线径的六类非屏蔽或屏蔽网线，尾套内壁预留的卡位可以和网线外皮形成紧配，拉扯线缆时外力不会直接传导到内部接线端子上。

　　建模过程中优先保证安装边界的尺寸精度：法兰外轮廓、两个安装孔的中心距、面板开孔尺寸、插口端面到尾套末端的总长度都按照行业通用D型面板插座规格绘制，法兰厚度控制在适配1.5~3mm厚钣金面板的范围，尾套的最大外径预留了面板后方的布线空间，不会和柜内其他元器件发生干涉。插口内部的卡扣槽、导向筋位都按照标准水晶头插拔行程做了间隙校核，保证插入时卡扣能正常弹入卡位，拔出时按下卡扣即可顺畅退出，没有卡滞或松垮的问题。

　　整机外观做了圆角过渡处理，法兰四个边角没有尖锐棱边，装配和维护时不会划伤操作人员，黑色硬质壳体兼顾结构强度和绝缘性能，既可以用在弱电通讯柜里传输千兆网络信号，也能适配工业以太网、PROFINET等现场总线的网线接线需求，在需要频繁移动插拔网线的测试工位、演出设备机柜上，这种固定式面板插座比直接在面板上开孔穿线要整洁耐用得多，后期维护更换接口时也只需要拆下两颗固定螺丝即可快速替换，不用拆解柜内整束线缆。
