户外便携夹装式LED照明瓶装置设计

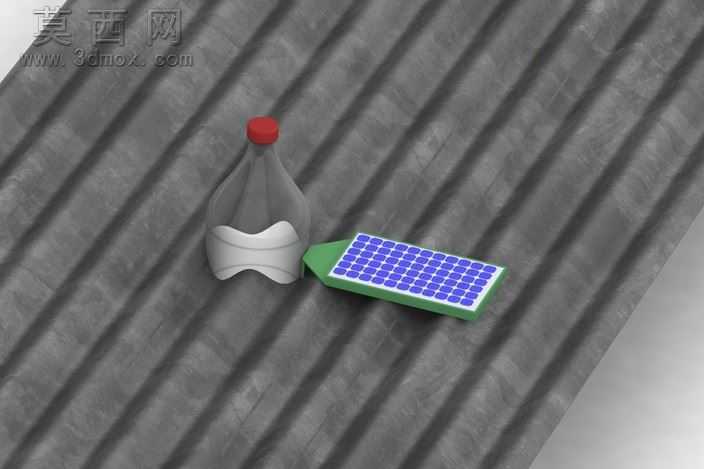

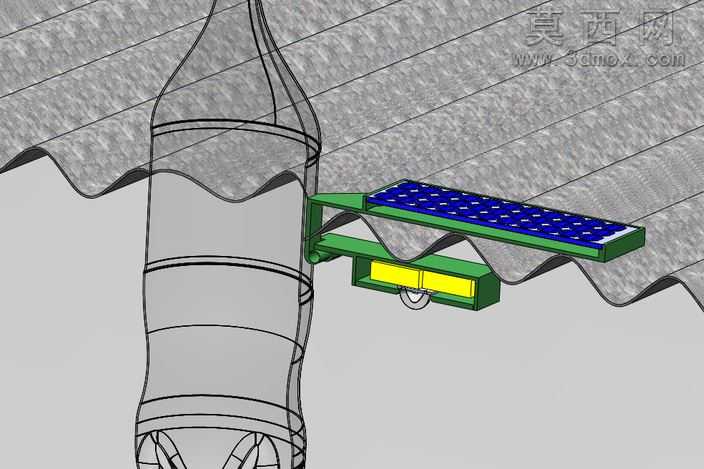

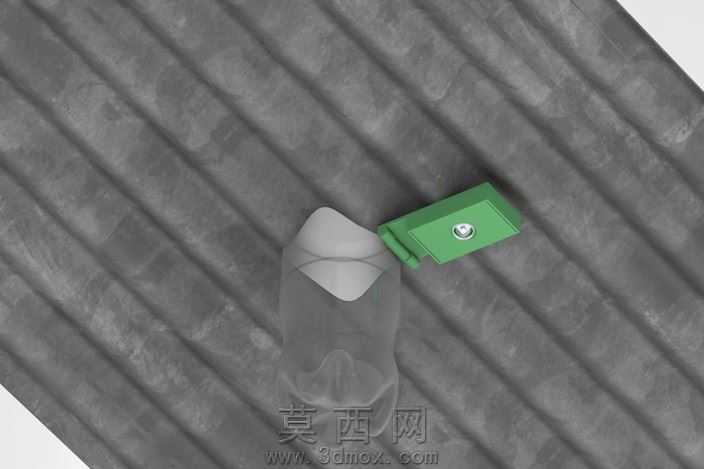

本作品为适配2L瓶体使用的夹装式LED照明装置，整体采用三维建模软件完成全参数化结构设计，建模阶段先完成核心功能模块的尺寸定位：首先搭建夹装固定结构的基础轮廓，针对瓶体曲面弧度做适配性的卡扣造型设计，确保夹装部件可以稳定卡合在瓶肩位置，不会因日常晃动出现松脱滑落的问题。建模过程中对夹装结构的开合角度做了限位约束，预留了合理的形变余量，既保证夹装时的夹持力度，也避免硬度过高导致的装配断裂问题。光源模块部分选用Cree豪升-E灯珠作为核心发光元件，建模时同步完成光源发光角度、照射范围的参数预设，搭配泡沫漫反射结构优化出光效果，避免光线直射产生的眩光问题，让光线可以沿着瓶身曲面形成柔和的漫射照明效果，适配户外露营、夜间临时作业等场景的柔和照明需求。供电模块采用太阳能电池板搭配储能电池的组合设计，建模时将太阳能电池板嵌入夹装结构的上表面，做了平齐化处理避免突出结构被剐蹭，同时在结构内部预留了电池仓的更换空间，设计了快拆式的电池固定位，方便用户在电池衰减后快速更换储能电池，延长装置的整体使用寿命。材质渲染阶段，夹装外壳选用哑光绿色工程塑料材质，调整材质的粗糙度参数模拟户外使用的耐磨磨砂质感，光源部分设置半透明柔光罩材质，调整透光率与漫反射参数还原真实的柔光出光效果，太阳能电池板表面做深色哑光的光伏板材质处理，还原真实光伏组件的表面质感，瓶体部分采用高透PET材质，调整折射与反射参数还原塑料瓶的通透质感，背景搭配瓦楞金属板材质，通过光影调整突出装置的结构层次与装配关系。整体设计围绕便携复用的核心思路，将照明装置与日常废弃的2L瓶体结合，既可以作为临时户外照明工具使用，夹装结构的通用化设计也可以适配更多不同尺寸的柱状容器，降低户外临时照明的使用成本，结构上做了防水接缝的预留设计，建模时在上下壳的配合位置设置了密封槽结构，可以搭配密封圈实现基础的户外防泼溅能力，适配户外复杂的使用环境。
