3.5寸电容触控液晶显示模组

　　在嵌入式人机交互终端的结构选型阶段，显示模组的安装边界、固定方式与触控可靠性往往比单纯的屏幕参数更影响整机布局。这套3.5寸电容触摸TFT模组，面向工业手持设备、小型控制柜面板、检测仪器操作台等空间受限场景，结构建模时把金属安装边框、屏幕视窗、FPC避让区和固定孔位作为核心约束来处理。

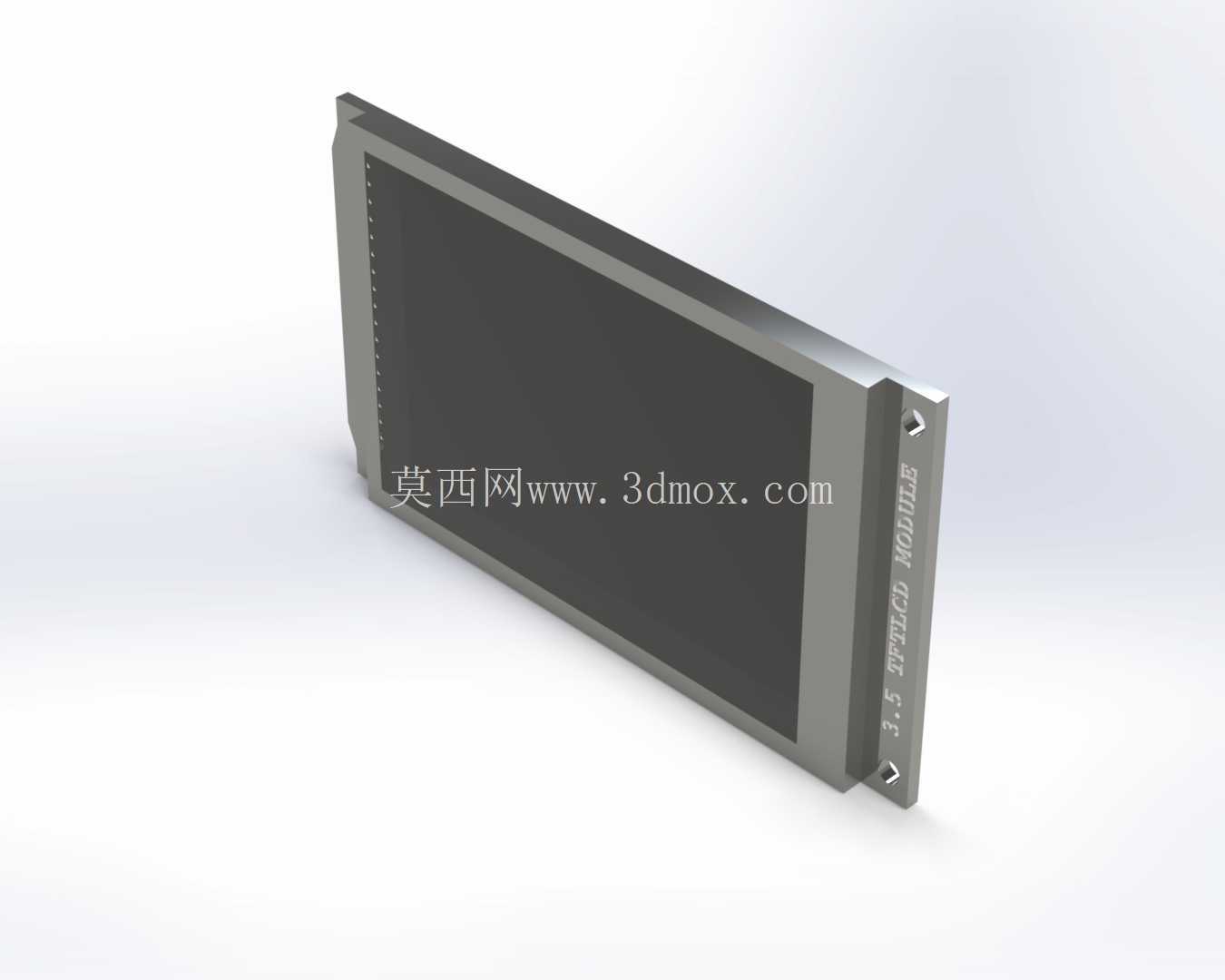

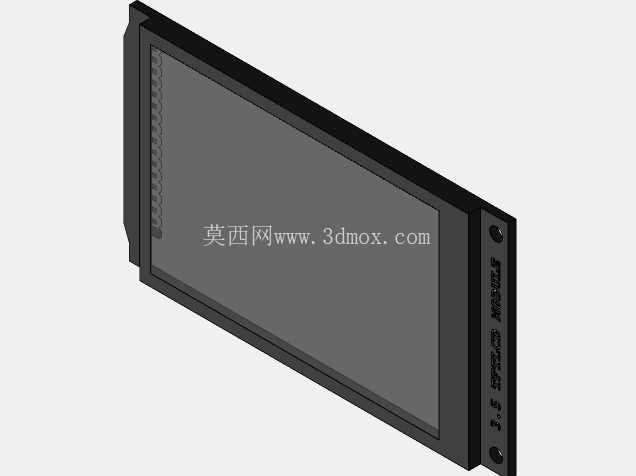

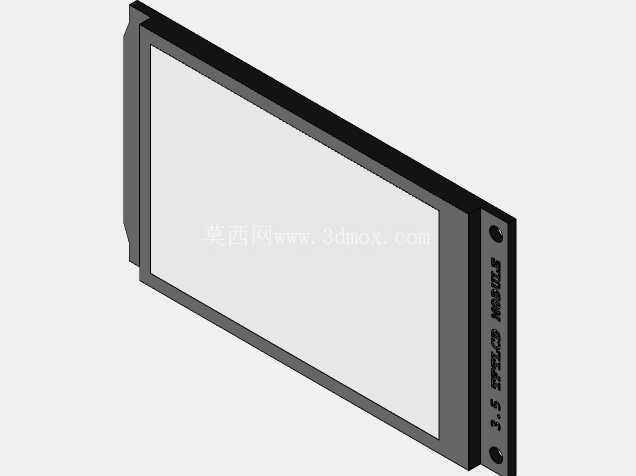

　　从整机装配角度看，模组正面为黑色显示视窗，四周由金属支架包边，侧边预留安装耳与螺钉孔，便于直接锁附在面板壳体或内部支架上。建模时需要重点核对屏幕有效显示区与外框的台阶关系，避免前面板开窗后压住可视区域；同时金属边框的厚度、倒角和安装面平面度，会影响触控贴合后的间隙均匀性。电容触控对结构压紧和边框避让较敏感，若壳体筋位过度挤压触摸边缘，容易出现边缘触控失灵或误触发，因此三维布局中通常在触摸区周边保留均匀避让间隙，并在金属框与塑胶壳体之间考虑绝缘或接地处理。

　　模组侧面可见较长的金属支撑边，这种结构在跌落、振动和长期按压工况下能够提高液晶屏承载能力。对于便携式检测设备，屏幕区域往往是最薄弱的外露部件，支架不仅承担固定作用，还要把外部按压力分散到壳体，而不是直接作用于液晶玻璃。模型中安装孔的位置、孔径和沉台深度需要与整机螺钉规格匹配，孔边到屏幕边缘的距离也要留出装配公差，防止锁附应力导致白斑、水波纹或触控异常。

　　在设备内部，显示模组后方通常要为主板、FPC排线、背光驱动和电容触摸控制电路预留弯折空间。三维设计时不能只按屏幕本体厚度堆叠，还要把排线出线方向、连接器高度、泡棉缓冲层和屏蔽件纳入干涉检查。若模组采用侧向出线，壳体侧壁需设置排线槽或圆角过线区，避免装配时折线过小造成信号不良；若后方空间紧张，则可通过偏移主板器件、增加局部避让坑位来保证最小安全间隙。

　　实际应用中，这类3.5寸显示模组常用于参数设置、状态显示、触控操作和简单图形交互。它不需要大尺寸屏幕所占用的面板面积，却能在小型仪器上提供比字符屏更直观的信息展示能力。结构设计上，前面板开窗、密封泡棉、遮光边和装饰片通常围绕模组外轮廓协同设计：开窗尺寸略小于可视区边界以遮盖黑边，遮光泡棉则填充屏幕与面板之间的间隙，防止背光漏光和灰尘进入。对于有防护要求的设备，还要在电容触摸表面与面板之间确认贴合方式，避免胶层压到显示区域或形成气泡。

　　从维护性考虑，模组固定孔采用可拆卸螺钉连接，比双面胶直接粘贴更便于售后更换；但螺钉锁附顺序和扭矩需要在工艺文件中明确，防止单侧受力使金属框变形。模型把支架、屏幕体、安装耳和侧边标识区域完整表达后，结构工程师可直接用于面板开孔校核、装配间隙分析、排线走向检查和整机干涉验证，从而在样机加工前暴露安装冲突。
