树莓派PiSugar2便携供电外壳结构

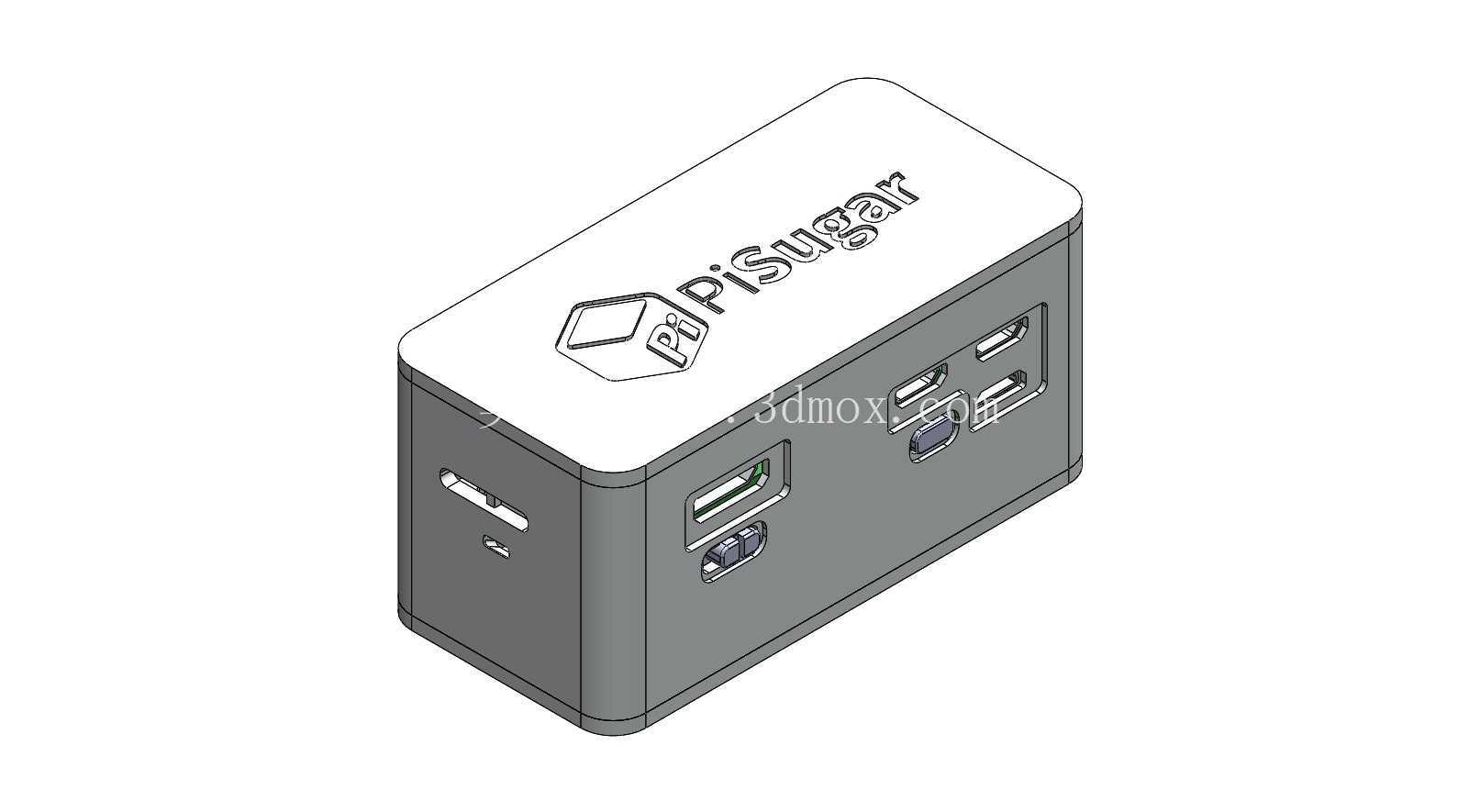

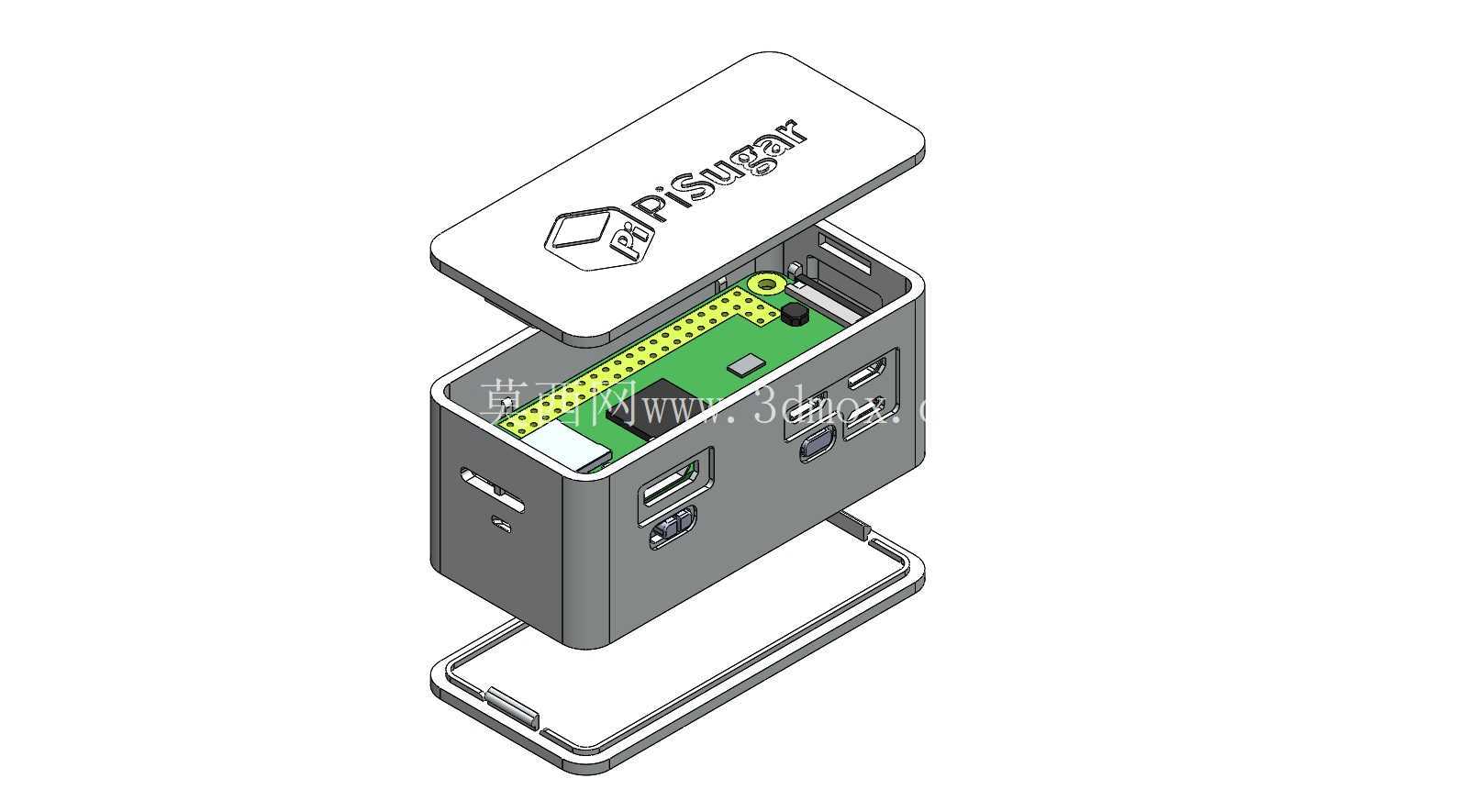

　　这套结构围绕树莓派单板计算机的离线使用场景展开，核心解决开发板在移动调试、桌面小型终端、传感节点和嵌入式演示装置中供电线缆杂乱、电池固定不便、接口暴露易受碰损的问题。整体采用上下分层的盒式布局，底壳容纳树莓派主板与供电模块，上盖独立成型并印有产品标识，底部附加支架式边框，使设备放置时与接触面留出间隙，既保护底部焊点和插针，也为空气流通提供通道。

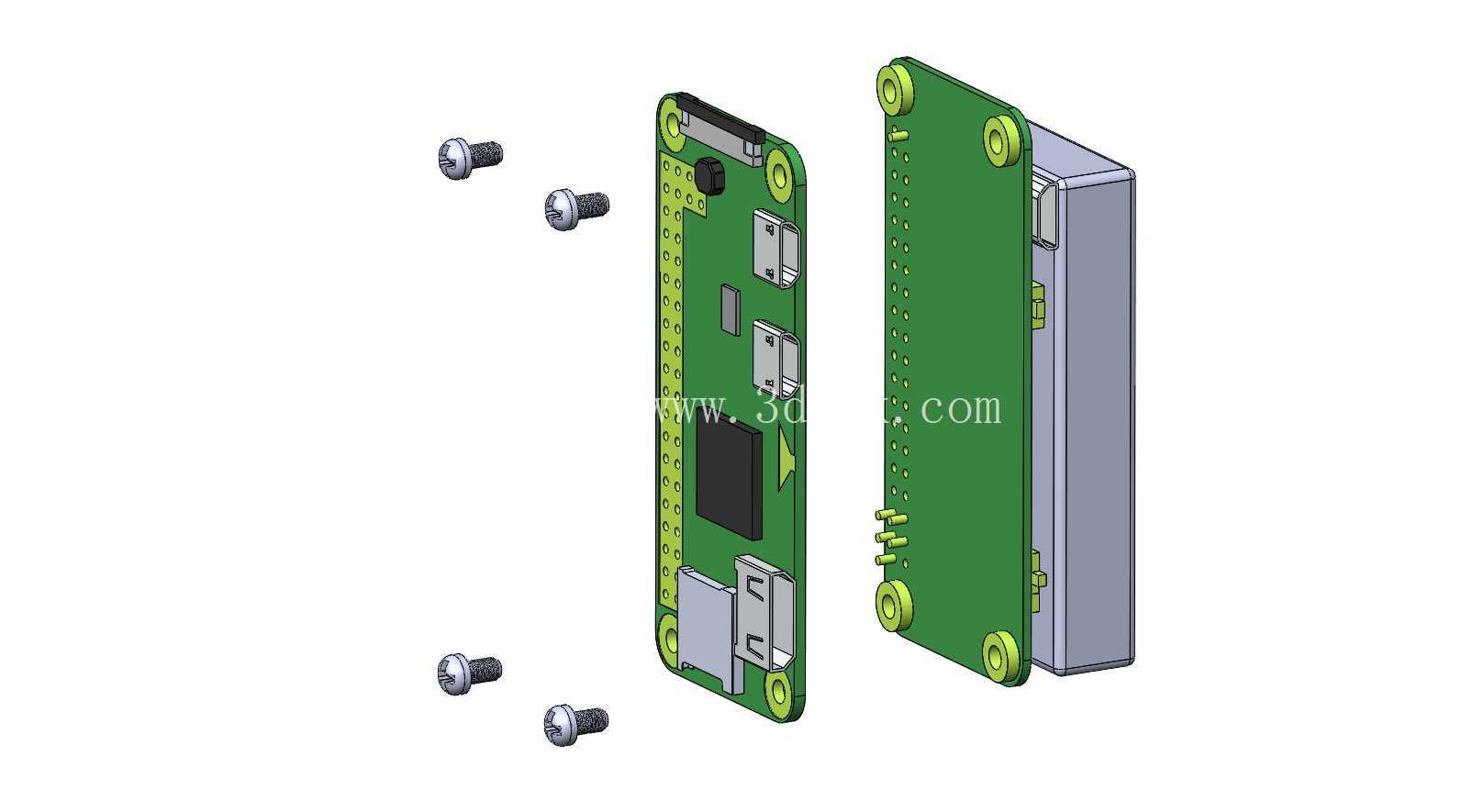

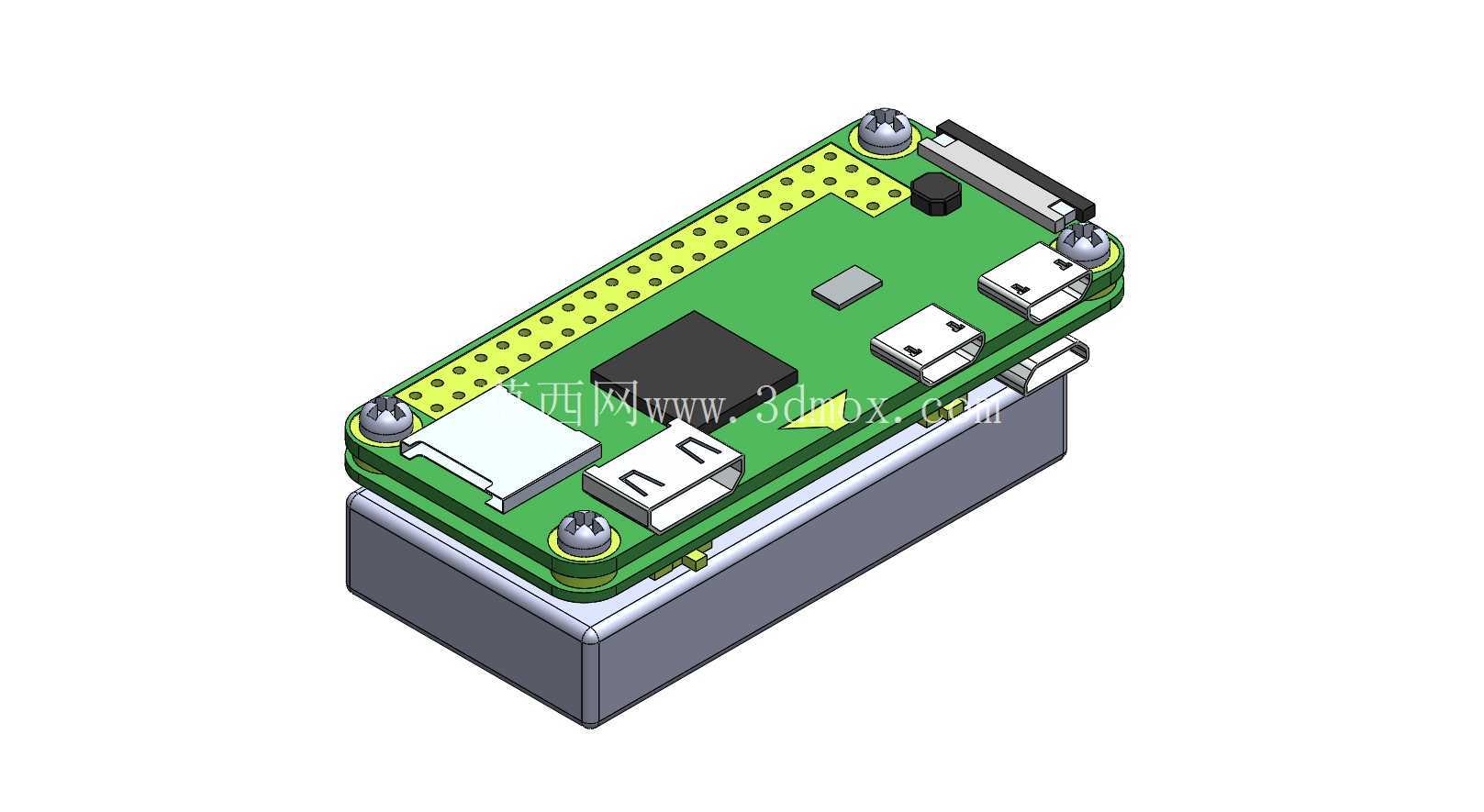

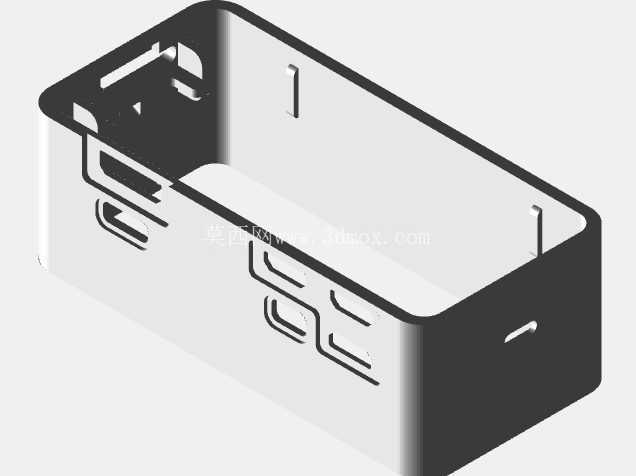

　　从装配关系看，内部空间按照电路板轮廓、接口位置和电池厚度进行约束。绿色主板区域预留定位柱和避让槽，周边对应USB、HDMI、网口、电源及存储卡等外接位置开设开口，外壳侧壁不需要拆卸即可完成常规插拔。电池与主板之间通过隔层和限位筋控制相对位移，避免运输或手持过程中电芯、导线与板载元件摩擦。上盖与底壳采用包覆式配合，边缘设置止口，装配后可抑制翘曲；底框则承担站立、防滑和跌落缓冲作用，其圆角过渡减少应力集中。

　　设计思路上，模型没有把外壳做成简单封闭盒，而是把散热、拆装、接口可达性和便携性同时纳入结构考量。顶盖可开启，便于检查内部排线、更换模块或进行二次开发；侧面开孔严格对应接口高度，开孔边缘保留壁厚，防止长期插拔导致壳体开裂。内部筋位既用于电路板定位，也能提高薄壁外壳的刚性，使塑料件在轻量化的同时保持足够支撑。产品外形接近紧凑长方体，边角做圆弧处理，适合手持和狭小桌面布置；安装边界主要受树莓派板宽、接口外伸长度、电池包厚度以及底部支架高度限制，堆叠布置时应在接口侧预留插拔空间，并在壳体周围保留散热余量。

　　在实际应用中，该类装置可作为便携式Linux主机、数据采集终端、教学实验平台或小型物联网网关使用。结构建模时需要重点核对主板孔位、连接器外形、电池仓尺寸和盖体扣合关系，尤其要关注开口与插头公差、内部线束走向以及盖体开启角度。对于后续加工，壳体可按3D打印或小批量注塑思路拆分零件，壁厚、拔模斜度和螺丝柱位置都需要结合成型工艺调整；若用于长期固定安装，还可在底框增加挂孔或螺孔，使其兼容支架、面板和设备仓内部署。
