机械壳体类零件剖面结构设计方案

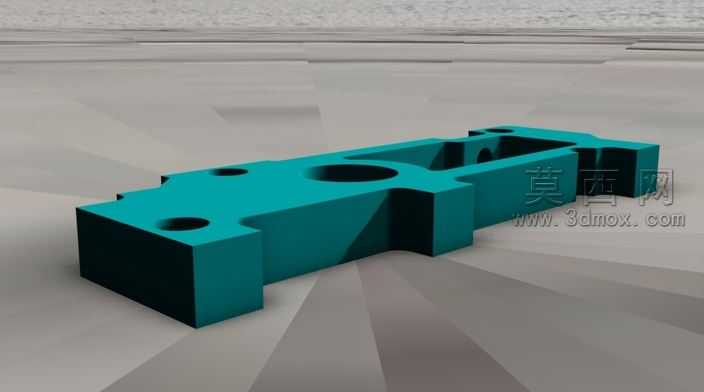

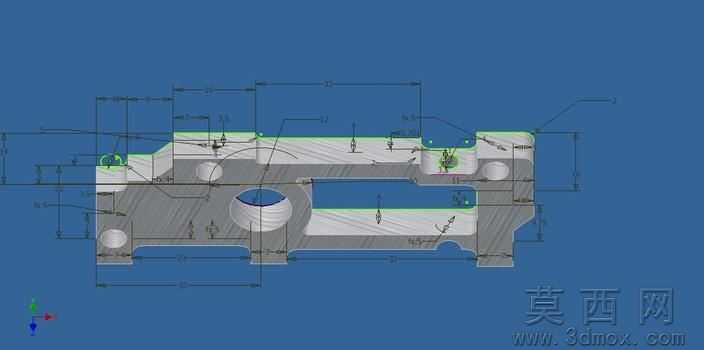

本作品为典型机械壳体类零件的三维建模成果，建模过程严格遵循机械设计规范与工程制图标准，首先通过二维草图绘制零件的主体轮廓，精准定位各安装孔位、腔体结构、连接凸台的位置尺寸，对零件的外轮廓、内部空腔、壁厚参数进行全参数化定义，确保各尺寸可根据实际装配需求快速调整。建模阶段采用多特征组合的构建方式，先通过拉伸特征生成零件的主体基体，再依次完成切除拉伸构建内部通腔、异形孔向导生成各类安装定位孔、圆角特征处理棱边应力集中位置、倒角特征优化装配导向结构，同时对零件的剖面结构进行单独展示配置，清晰呈现内部腔体的连通关系、壁厚分布规律、加强筋的布置位置，让观看者可以直观理解零件的内部构造逻辑。材质配置上选用机械壳体常用的铸铁材质参数，调整材质的粗糙度、反光度、金属质感参数，还原真实金属零件的视觉效果，同时在剖面区域采用差异化的颜色标识区分实体部分与空腔部分，配合完整的工程尺寸标注，将零件的形位公差、配合尺寸、安装定位尺寸完整呈现，符合机械加工图纸的标注规范。设计过程中充分考虑零件的实际使用需求，在受力较大的位置设置了加厚的支撑结构，在需要装配连接的位置预留了足够的安装平面与孔位余量，内部腔体的走向设计兼顾了流体通行或者零部件安装的空间需求，各棱边的圆角处理既避免了加工过程中的应力开裂问题，也优化了零件的装配安全性。整个模型的特征树逻辑清晰，各步骤命名规范，无冗余特征与外部参考，可直接导出用于工程图生成、数控加工编程、装配干涉检查等后续工作，也可作为机械设计实践教学的典型案例，帮助学习者掌握壳体类零件的建模思路、结构设计要点、工程标注规范，理解机械零件从功能需求到三维模型再到加工图纸的完整设计流程。
