气动斜槽式物料分流换向装置

　　该装置为斜置溜槽结构的气动分流换向设备，主要用于散料输送系统中对颗粒状、粉状物料的流向进行切换分配，常见于粮食加工、建材生产、矿山选矿、散料仓储转运等工艺环节，安装在重力溜管或气力输送管路的分叉节点处，通过内部翻板的摆动改变物料通行通道，实现单路进料向两路出料的按需切换，替代人工改向操作，保障连续生产流程的物料路径调度效率。

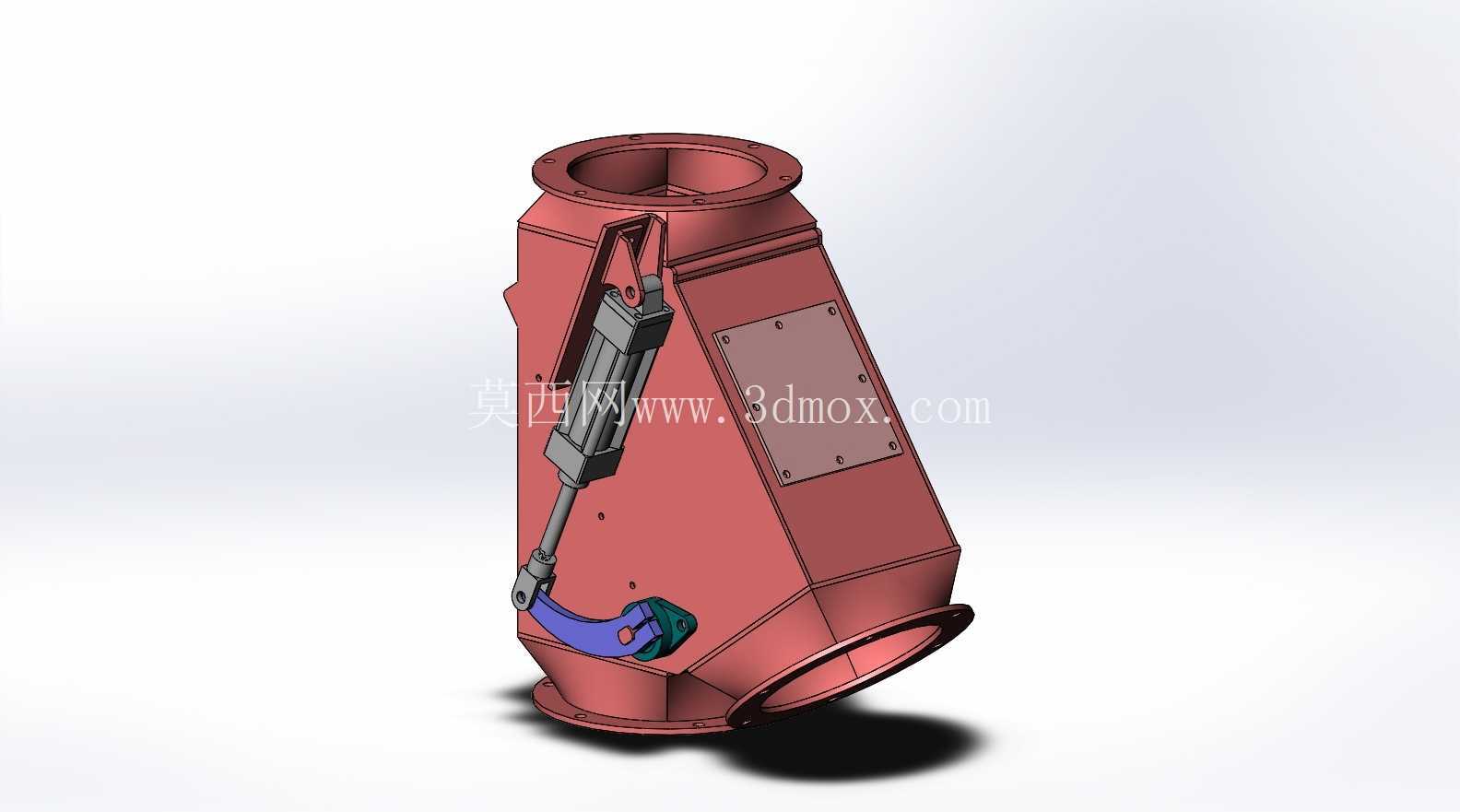

　　整体壳体采用弯折焊接的箱型斜腔结构，上下两端均设置标准圆形法兰接口，上端对接来料溜管，下端两个接口分别对接两路下游出料管路，壳体倾斜角度匹配散料自然安息角设计，避免物料在腔体内滞留堆积；壳体侧面开设检修盖板，通过螺栓紧固密封，日常可拆开检查内部翻板磨损情况、清理卡滞杂物，维护时无需拆解整体管路。

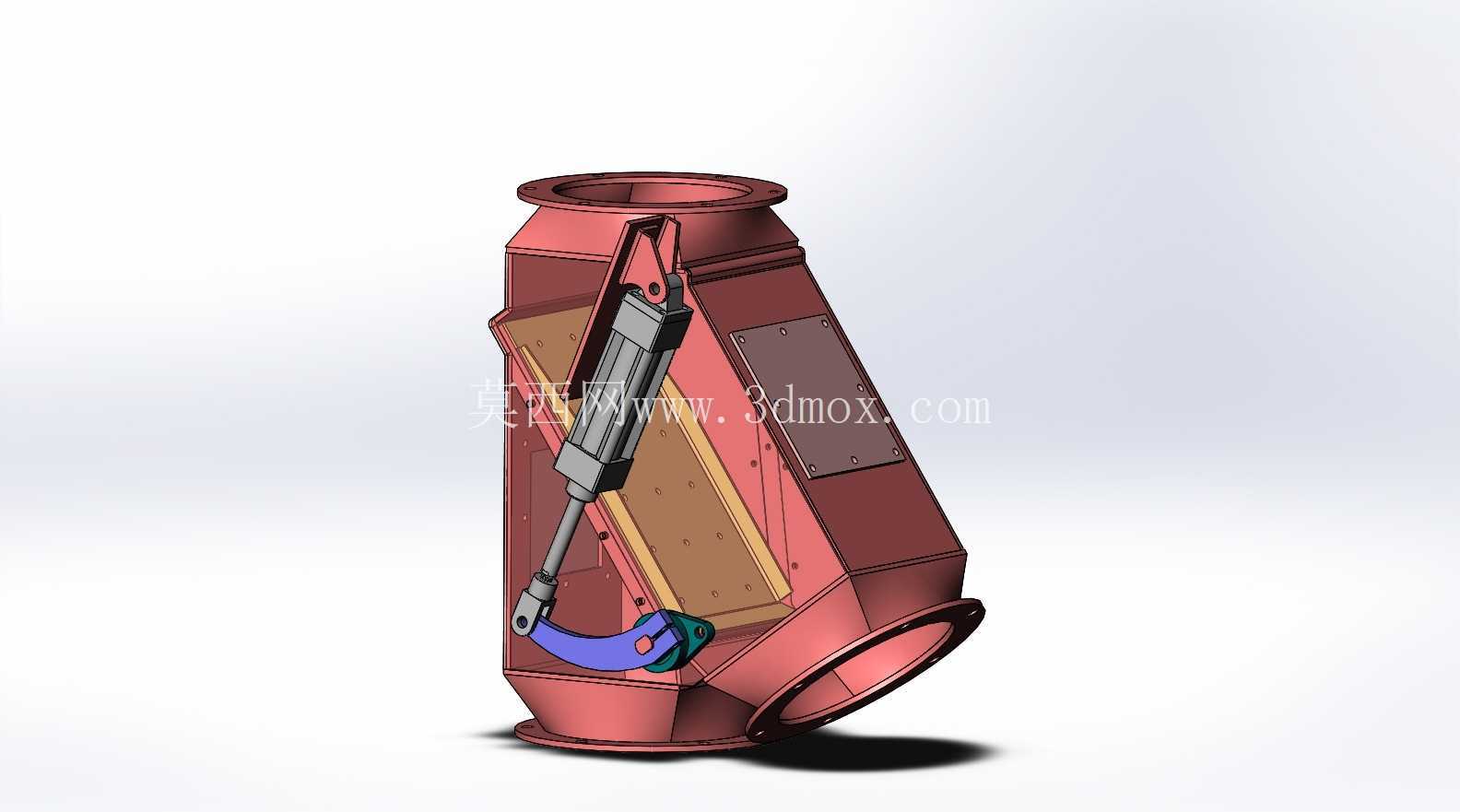

　　驱动侧配置气动直线执行缸，缸体通过铰接支座固定在壳体外侧支架上，气缸活塞杆端部连接摇臂曲柄机构，将气缸的直线往复运动转化为内部翻板的回转摆动，摇臂行程经过限位校核，可精准带动翻板抵靠在壳体内壁的两个限位工位，完全封堵其中一条出料通道，杜绝串料、漏料问题；气动驱动响应速度快，适配车间集中气源系统，可接入PLC程控系统实现远程自动切换，也可配套现场手动按钮完成就地操作。

　　建模过程中完整还原了壳体钣金折弯的壁厚特征、法兰盘的螺栓孔分布、检修盖板的密封压边结构、气缸的铰接安装销轴、摇臂连杆的传动配合关系，各运动部件的装配约束符合实际机械传动逻辑，翻板的摆动行程无干涉，外部气缸与壳体的安装支座预留了足够的检修操作空间，设备整体安装边界需在溜管分叉处预留对应斜向长度，侧面留出气缸伸缩的运动余量，法兰对接尺寸可直接匹配常规标准溜管管径，结构细节可直接用于散料输送系统的选型布置、安装干涉校验以及非标分料设备的参考设计。
