带PCB板的人体工学有线电脑鼠标结构设计

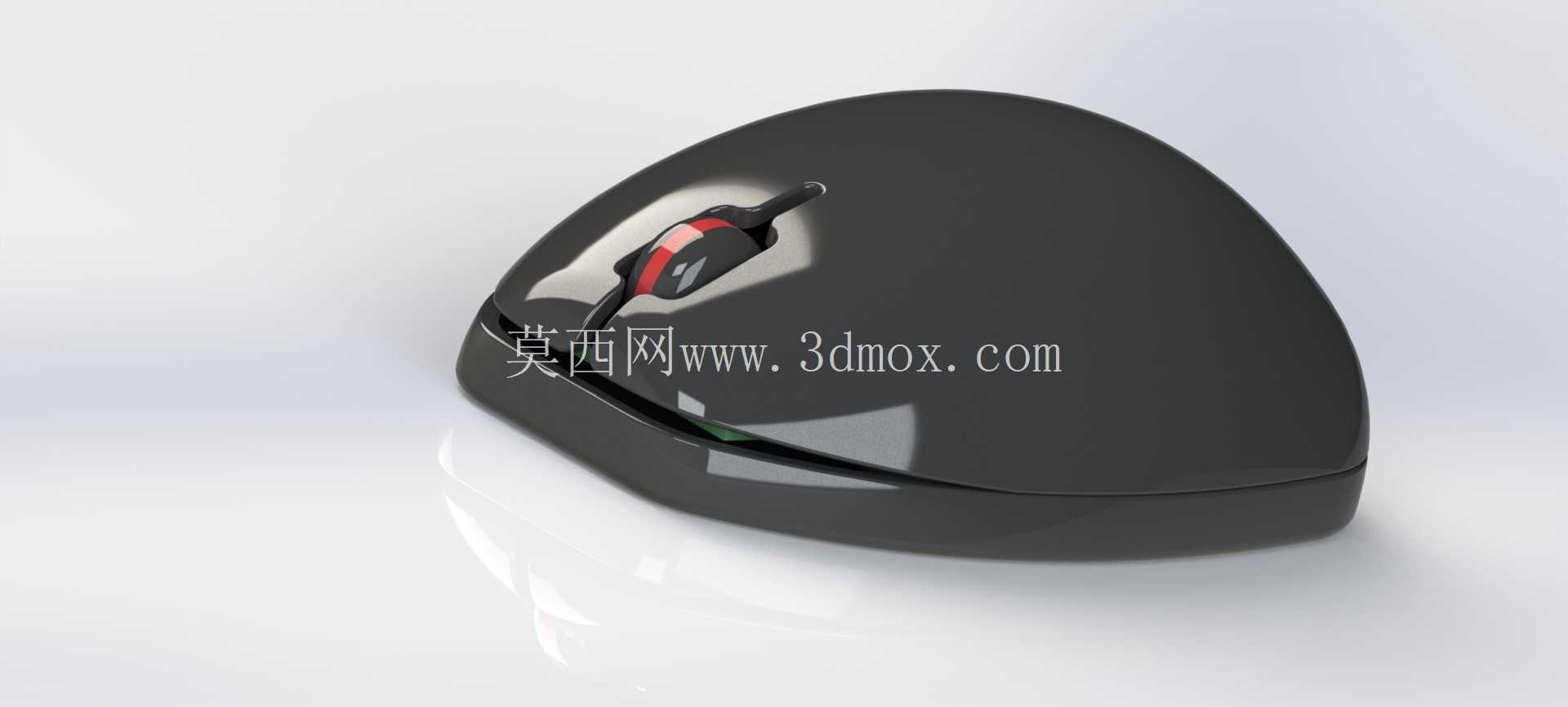

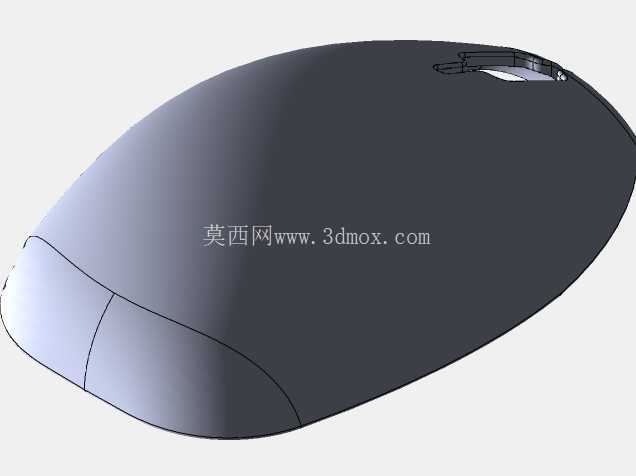

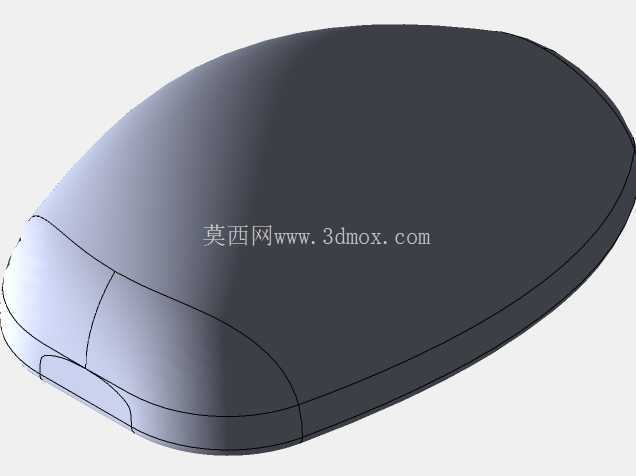

　　日常办公与工业控制场景中，鼠标作为最常用的人机交互输入终端，其结构合理性直接影响长时间操作的疲劳度与指令输入精度。这款带PCB板的电脑鼠标结构设计，在外形上采用右手工学隆起曲面，上壳弧度贴合手掌自然放松状态下的掌丘轮廓，侧裙做内收过渡处理，避免握持时小指与无名指的挤压摩擦，适合长时间连续操作的办公、工控操作台、设计绘图等场景使用。从结构分层来看，整体分为上壳、按键模组、滚轮组件、PCB主控板、下壳底盖、脚垫几个核心部分，上壳与下壳采用卡扣加隐藏螺丝的固定方式，既保证外壳拼缝的均匀度，也方便后期拆解维护内部元件。

　　滚轮组件采用独立支架固定在PCB板前端，滚轮两侧加装阻尼弹片，提供清晰的段落反馈，中键微动直接贴合在PCB对应焊盘位置，按压行程控制在合理区间，避免误触同时保证触发响应速度。左右按键与上壳做一体化悬臂结构设计，通过壳体自身的塑料形变提供按键回弹力，减少独立按键零件的装配公差，按键触发区域做下沉式弧度处理，贴合手指指腹的自然接触角度，降低长时间点击的手指负荷。PCB板作为核心承载部件，上面集成了主控芯片、微动开关、发光元件、接线端子等电子元件，板型轮廓完全匹配下壳内部的安装定位柱，装配时可直接卡入定位柱完成预固定，不需要额外调整位置，螺丝孔位与下壳柱位一一对应，保证装配后PCB不会出现晃动位移。

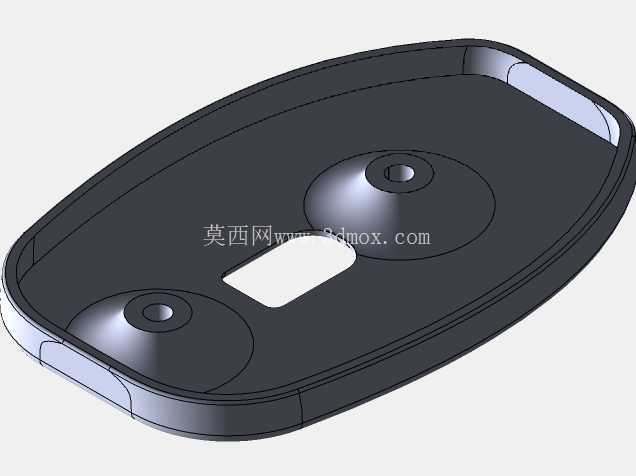

　　下壳底部预留了三个脚垫安装槽，脚垫采用弧形边缘设计，滑动时不会刮蹭鼠标垫表面，同时底部预留了光学引擎的通光孔，孔位周围做遮光围挡结构，避免环境杂光进入引擎接收端影响定位精度。整体外形尺寸控制在常规桌面鼠标的适配区间，长度适配多数成年用户的手掌尺寸，宽度保证握持时的稳定性，高度提供足够的掌部支撑，安装边界上不需要额外的固定结构，直接放置在操作平面即可使用，接线端采用标准USB出线方式，出线位置做了防弯折的橡胶护套设计，避免频繁移动鼠标时线材根部断裂。内部结构设计时充分考虑了零件的注塑脱模可行性，所有壳体筋位都做了合理的拔模斜度，卡扣位置预留了足够的形变空间，装配时不需要大力按压即可完成扣合，减少装配过程中的零件损坏概率。

　　各部件之间的间隙预留充分，避免温度变化导致的塑料胀缩引发的按键卡滞、滚轮摩擦等问题，PCB板与下壳之间预留了足够的散热空间，保证长时间使用时主控芯片的热量可以自然散出，不会出现元件过热导致的定位漂移、按键失灵等问题。
