减压阀壳体加工定位工装夹具结构

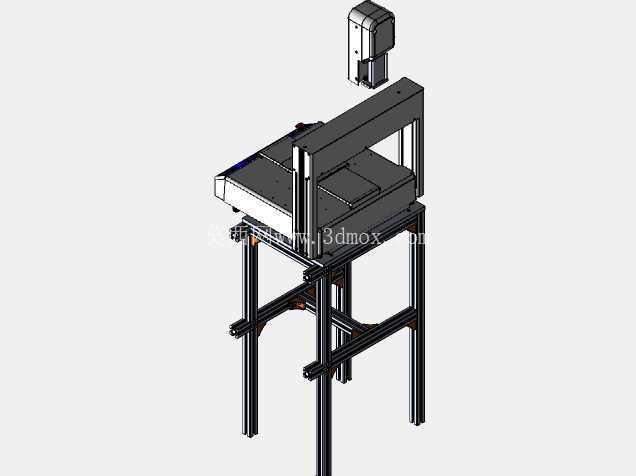

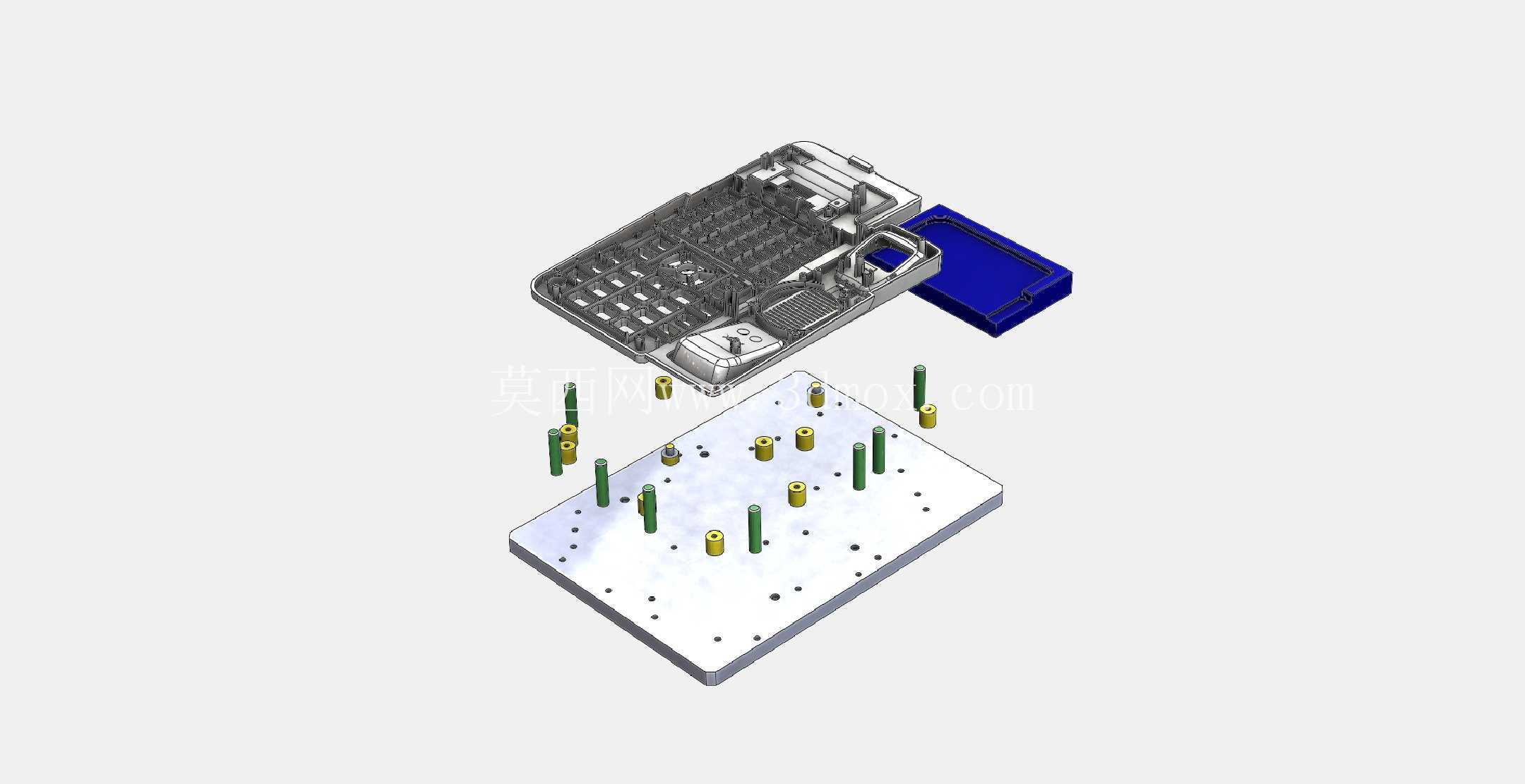

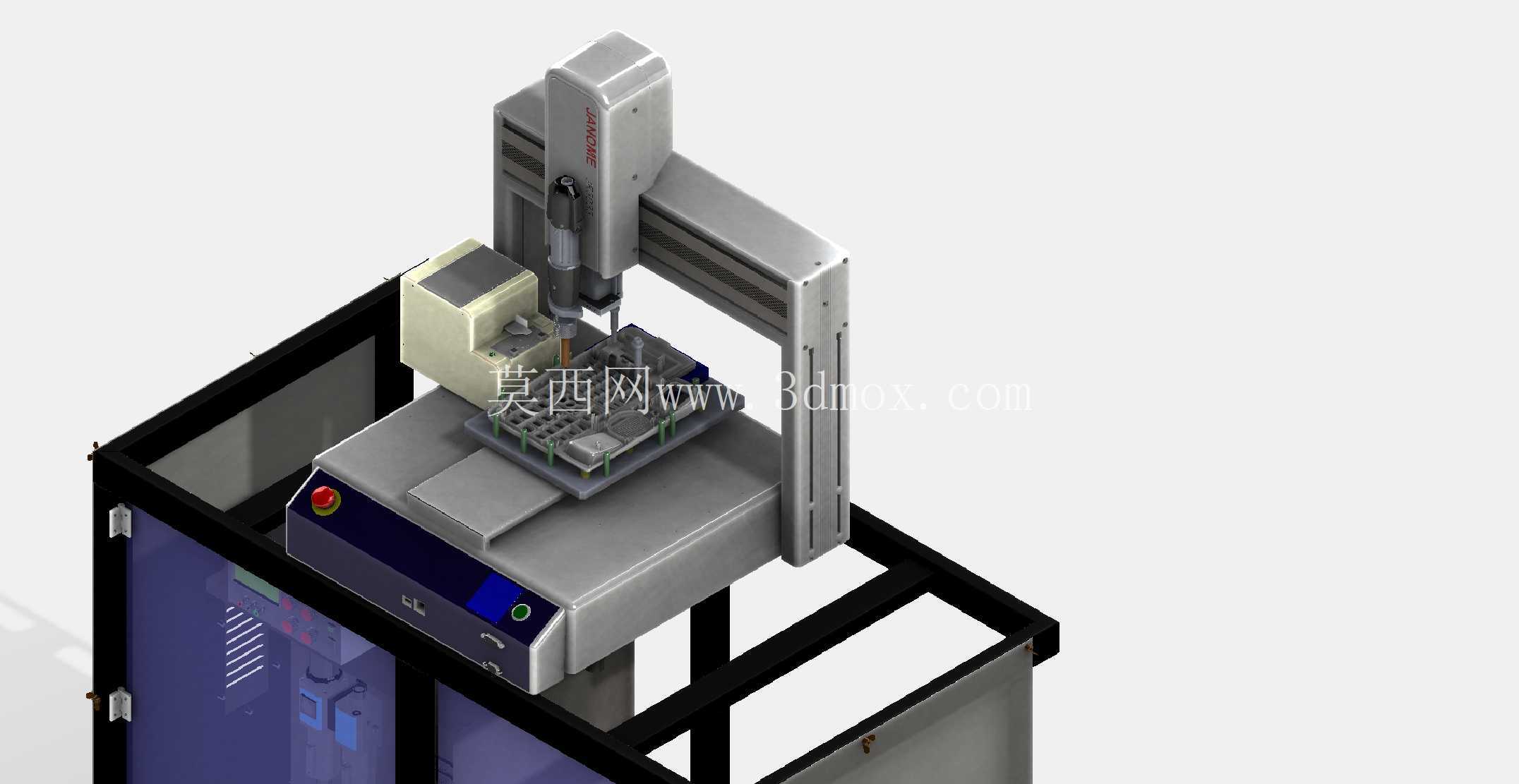

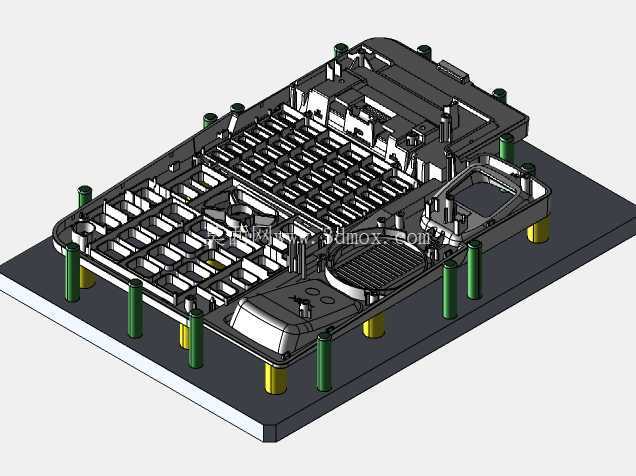

　　这套工装主要面向减压阀类壳体零件的机加工工序定位装夹需求，适配加工中心批量生产场景，解决异形薄壁壳体类零件装夹易变形、定位基准难统一的常见加工痛点。从结构布局来看，整套夹具采用板式基座作为承载主体，基座上根据待加工减压阀壳体的外形轮廓，分布了多组支撑柱与定位柱，其中绿色柱体为等高支撑柱，直接贴合壳体非加工面的刚性支撑区域，避免加工过程中因切削力导致的零件翘曲变形；黄色柱端为可调式辅助支撑，对应壳体薄壁易振的区域，可在主定位完成后进行顶紧，抵消铣削过程中的振颤，提升加工面的表面质量与尺寸稳定性。

　　设计阶段优先遵循基准重合原则，选取壳体上的三个工艺孔作为主定位基准，对应夹具上的菱形销与圆柱销组合，完全限制零件的六个自由度，避免过定位导致的装夹干涉，同时在壳体的周向分布了多个压紧位，压紧点全部对应下方的支撑柱位置，防止压紧力造成零件局部变形。基座的外形尺寸适配常规立式加工中心的工作台T型槽间距，安装时可直接通过压板固定在工作台面上，不需要额外制作过渡连接板，基座边缘预留了足够的安全距离，保证加工时机床主轴不会与夹具本体发生碰撞，刀具进出的走刀路径全部做了避让校核，所有支撑柱、定位柱的安装孔位都设计了沉孔结构，固定螺栓全部埋入基座平面以下，不会突出平面干涉零件放置。

　　这套夹具可兼容同系列不同通径减压阀壳体的装夹需求，只需要更换对应位置的定位销与支撑柱，不需要重新制作整套基座，大幅降低了多品种小批量生产的工装成本，装夹操作时不需要复杂的找正步骤，零件放置到位后即可快速压紧，单件装夹时间可控制在三十秒以内，有效提升批量加工的生产效率。支撑柱全部采用淬火钢材制作，表面硬度达到HRC55以上，长期使用不会出现磨损塌陷，保证定位精度的长期稳定性，辅助支撑采用弹簧顶紧结构，顶紧力可根据零件壁厚进行调整，不会顶伤零件表面。
