直插式NE555定时器芯片三维结构

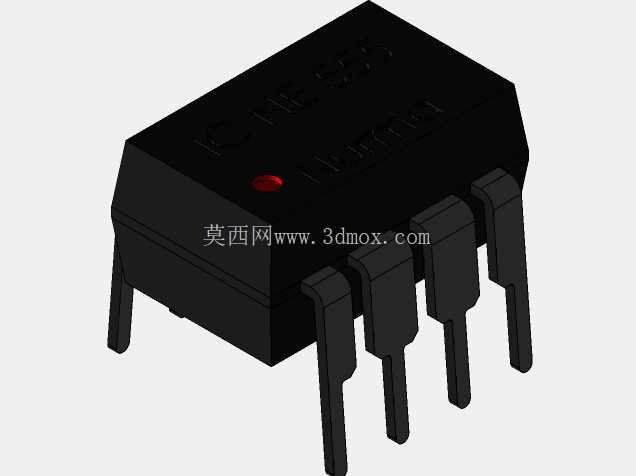

　　从设计思路来看，建模过程优先还原封装的实际安装边界：黑色环氧塑封主体的长宽尺寸严格参照DIP-8封装的行业通用公差标准，塑封体表面的标记点、引脚成型弧度完全匹配量产芯片的实际形态，8根直插引脚的间距、直径、伸出长度均按照PCB通孔安装的标准尺寸设定，引脚根部与塑封体的衔接处做了真实的圆角过渡，还原实际芯片注塑成型的工艺特征，没有做过度的简化处理。实际选型应用中，直插式NE555的安装需要在PCB上预留对应间距的通孔，引脚伸出PCB背面的长度需要控制在波峰焊工艺允许的范围内，模型中塑封体底部与PCB表面的预留间隙也按照实际生产的安全距离设定，避免结构设计时出现元件贴板过紧导致焊接不良、或是间隙过大导致引脚受力变形的问题。在电子电路开发与工控板卡设计场景中，NE555作为经典的时基集成电路，是脉冲生成、定时延时、振荡调制类电路的核心元件，直插DIP-8封装的版本至今仍广泛应用在教学实验板、小型工控控制模块、民用电子小设备的原型开发与小批量生产场景中。本次构建的三维模型完全还原直插NE555的真实物理结构，可直接用于PCB布局的干涉校验、整机装配的空间排布模拟、教学演示场景的结构展示。

　　从功能特性对应的结构设计来看，芯片表面的圆形标记点对应引脚1的起始位置，建模时保留了这个定位特征，方便结构设计人员在装配模拟时快速核对引脚方向，避免出现装配时芯片插反的低级错误；塑封体的边缘倒角、表面的细微脱模斜度都按照真实塑封工艺的参数还原，在做整机外壳的开窗设计时，可以直接用这个模型校验开孔尺寸是否足够，是否会出现外壳与芯片干涉、或是芯片高出外壳导致装配不严的问题。

　　不同于简化的元件示意模型，这个三维结构充分考虑了电子装联的实际需求：引脚的成型角度完全匹配自动插件机的加工标准，在做自动化产线的插件模拟时，可以直接导入模型校验插件机的夹爪行程、引脚导向结构是否匹配，不需要再对模型做二次修正；塑封体的顶部平面度也按照真实芯片的公差设定，在做需要点胶固定、或是加装散热片的电路设计时，可以直接模拟散热片与芯片表面的贴合间隙，评估导热材料的压缩量是否合理。

　　在教学实验场景中，这个模型可以用来演示直插芯片的焊接工艺要点，比如引脚的吃锡高度、塑封体与PCB的距离要求，帮助初学者快速理解通孔元件的装配规范；在做整机结构的堆叠设计时，这个模型的重量参数（按照真实芯片的密度设定）也可以用来初步评估PCB板的局部承重，避免出现大尺寸元件集中排布导致PCB变形的问题。很多工程师在做电路三维布局时，往往会忽略直插芯片的引脚伸出长度、塑封体的实际脱模斜度，导致后期打样时出现元件与外壳、或是相邻元件干涉的问题，这个模型在建模时就把这些容易被忽略的工艺细节全部还原，不需要设计人员再去查阅封装手册核对尺寸，直接导入装配即可完成空间校验。另外模型中塑封体表面的标识区域做了平整化处理，设计人员可以根据实际选用的芯片品牌，自行添加对应的丝印标识，满足不同项目的展示需求；引脚的金属质感、塑封体的哑光黑质感都按照真实物料的外观还原，在做产品宣传的爆炸图、装配演示动画时，可以直接使用不需要再做材质调整。
