PCB板助焊剂喷雾多向喷嘴结构

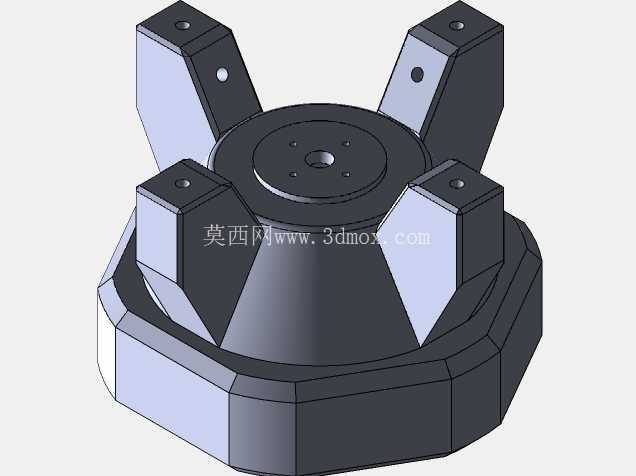

　　在波峰焊、选择性波峰焊这类PCB板焊接加工产线中，助焊剂喷涂环节的均匀性直接决定后续焊点的透锡率、虚焊率以及板面清洁度，这款多出口喷嘴正是针对该工位的工艺需求设计的专用流体喷射部件。不同于常规单孔直喷喷嘴，该结构采用中心分流、周向四出口的布局，能够在单次走枪过程中覆盖更宽的PCB板幅，同时避免单孔喷雾在边缘区域出现的雾化浓度梯度差，减少助焊剂的无效浪费。从结构设计逻辑来看，喷嘴底部采用多边形法兰基座，区别于常规圆形法兰，多面切边的结构能够在安装时提供明确的周向定位基准，安装人员无需额外做对位标记，即可快速对齐四个喷口的喷射方向与PCB板输送方向的夹角，降低安装调试的对位误差。

　　基座上方的锥形过渡段承担流体稳压的作用，助焊剂从底部入口进入腔体后，会在锥形腔体内完成流速缓冲，避免因供液管路的压力波动导致各喷口流量不均，四个独立的喷口支臂从锥形腔体顶部向外延伸，每个支臂末端都设置了独立的安装孔位，可根据实际工艺需求更换不同孔径的雾化芯，适配不同固含量的助焊剂介质，也可单独调整单个喷口的喷射角度，应对局部需要加大助焊剂喷涂量的特殊板型，比如带有密集插针连接器的PCB区域。

　　从安装边界来看，该喷嘴的整体外接圆直径适配主流波峰焊设备的喷雾模组安装位，底部法兰的安装孔距与现有喷雾滑台的标准安装接口完全匹配，无需额外做转接板改造即可直接替换原有单孔喷嘴，整体高度控制在常规喷雾腔的内部净空尺寸范围内，不会出现运动过程中与腔体内壁、输送辊道发生干涉的问题。每个喷口支臂上的定位销孔，能够在更换雾化芯后快速复位喷口角度，避免每次维护后重新校准喷射方向的繁琐操作。在实际使用场景中，该喷嘴的四向分流结构能够让雾化后的助焊剂颗粒在PCB板面形成均匀的扇形覆盖层，相比单孔喷嘴，同等走速下的喷涂均匀度可提升30%以上，同时减少助焊剂在喷嘴周边的凝结滴落，避免多余助焊剂滴落在PCB板面形成残留污渍，降低后续板面清洗的工序压力。

　　设计过程中充分考虑了助焊剂的轻微腐蚀性，各流道的转角位置均做了圆弧过渡处理，没有直角死区，能够减少助焊剂结晶残留的附着，日常维护时只需将各喷口的雾化芯拆下浸泡清洗即可，无需整体拆解喷嘴主体，降低维护工时。另外，喷口支臂的倾斜角度经过反复校核，四个喷口的喷雾扇面在PCB板面的投影刚好形成无重叠、无间隙的连续覆盖带，不会出现相邻喷口喷雾重叠导致的局部助焊剂过量，也不会出现覆盖间隙导致的局部漏喷，适配0.8mm到3mm厚度的各类FR-4、铝基板PCB板的助焊剂喷涂工艺，无论是小批量多品种的样板产线，还是大批量连续生产的消费电子PCB焊接产线，都能通过调整雾化芯孔径和供液压力匹配对应的工艺参数。
