十字滑块联轴器结构三维设计作品

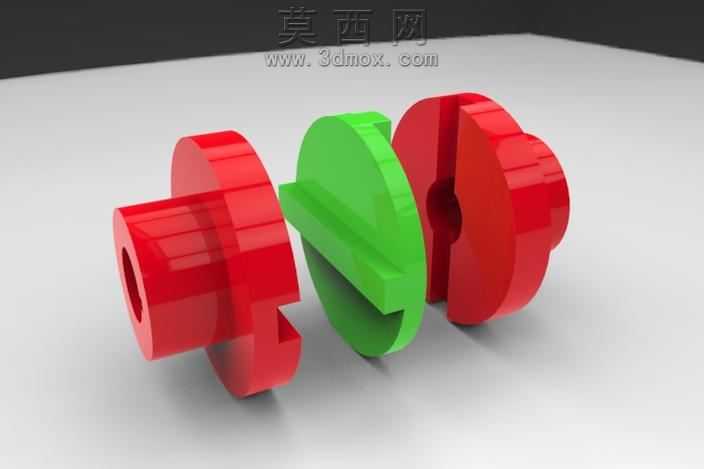

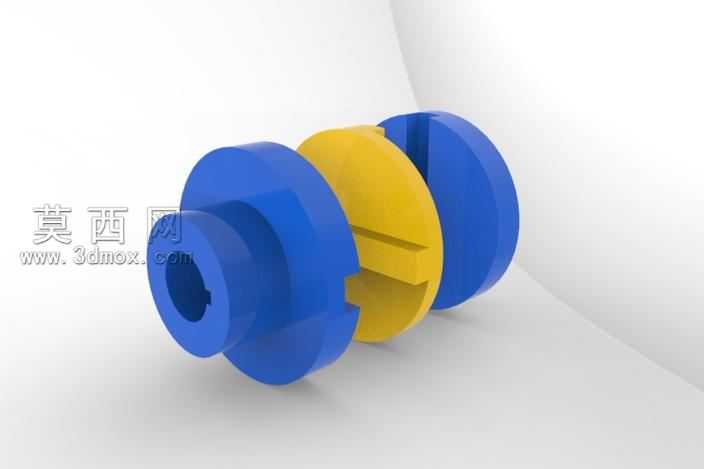

本作品为十字滑块联轴器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先依据十字滑块联轴器的传动原理，拆分出左右两个带毂半联轴器、中间十字滑块三个核心独立零件，对每个零件进行分步草绘与特征拉伸：半联轴器部分先绘制轴孔截面轮廓，通过拉伸凸台构建轮毂主体，再切削出与中间滑块配合的凹槽结构，同时完成轴孔内键槽的切削特征，保证键槽尺寸符合传动扭矩的标准设计要求，法兰端的连接结构也同步完成倒角、圆角等工艺特征处理，避免应力集中问题。中间十字滑块部分采用对称结构建模，两个互相垂直的凸榫分别与两侧半联轴器的凹槽对应配合，建模时严格控制凸榫与凹槽的配合公差，预留合理的装配间隙以补偿两轴安装时的径向与角向偏移。装配阶段采用自下而上的装配逻辑，依次插入三个零件后添加同轴度、平行度等配合约束，验证滑块在半联轴器凹槽内的滑动自由度，确保装配后可实现预期的偏移补偿传动效果。渲染阶段为不同零件赋予差异化材质，两侧半联轴器采用蓝色工程塑料材质，添加轻微磨砂质感模拟实际工程塑料的表面肌理，中间十字滑块采用黄色耐磨尼龙材质，调整材质的反光度与粗糙度参数，突出不同零件的材质区分度，场景采用柔和的漫反射打光方案，避免硬质阴影遮挡结构细节，同时添加浅灰色渐变背景突出联轴器主体结构。设计过程中重点考量十字滑块联轴器的工况适配性，通过结构尺寸的参数化设置，可快速调整轴孔直径、滑块厚度、法兰外径等核心参数，适配不同扭矩等级、不同轴径的传动场景，中间滑块的凸榫与半联轴器凹槽的配合面做了微小的圆角过渡处理，既可以减少传动过程中的接触应力，也能降低滑动摩擦带来的磨损，延长联轴器的使用寿命。整体模型结构完整，特征清晰，既还原了十字滑块联轴器的真实结构形态，也通过材质与渲染处理直观展现了产品的外观效果，可用于机械传动结构教学、产品选型展示、装配工艺演示等多个场景。
