VESA孔位转换显示器安装转接板

　　日常桌面显示设备部署场景里，不同品牌显示器的背部安装孔位与第三方支架的孔位标准不匹配，是很多装机、工位搭建时会遇到的实际问题。目前主流桌面显示器支架普遍兼容75x75mm、100x100mm的标准VESA孔距，但部分大尺寸高刷显示器、专业设计显示器为了适配更大的机身重量与背部结构，会采用100x200mm的VESA安装孔位，直接导致用户已购置的标准孔位支架无法直接安装，更换支架不仅增加额外成本，也会打乱已有的桌面布局规划，这类转接板就是为解决这一实际适配痛点设计的。

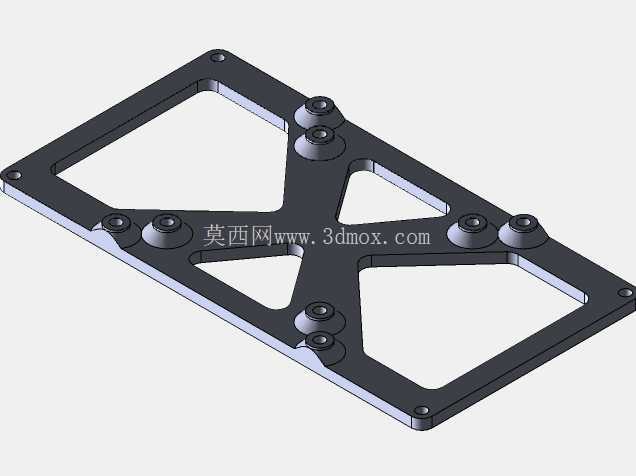

　　从结构设计来看，这款转接板采用平板式框架结构，主体做了大面积的镂空减重设计，中部的X型加强筋在不增加整体板厚的前提下，大幅提升了板材的抗弯折刚性，避免显示器挂载后出现板件下弯、固定点位偏移的问题。所有安装孔位均采用凸台沉孔设计，适配标准M4规格的螺母与螺栓，沉孔结构可以让螺栓头部完全埋入板件平面内，安装后转接板与显示器背部、支架挂板的接触面完全贴合，不会出现螺栓顶起导致的安装间隙，也能避免长期使用后螺栓松动带来的挂载晃动问题。

　　安装边界上，转接板一侧的孔位严格对应100x200mm的VESA标准孔距，四个安装凸台的平面度控制在0.2mm以内，保证与显示器背部安装面完全贴合，不会因为孔位偏差产生安装应力，损伤显示器的塑料后壳。另一侧同时集成了100x100mm与75x75mm两组标准VESA孔位，覆盖了绝大多数桌面显示器支架、壁挂支架的安装规格，不需要额外叠加其他转接件，单块板就能完成孔位转换，整体安装厚度控制在10mm以内，不会让显示器离支架挂板过远，影响支架的承重重心与调节行程。

　　实际使用场景中，这类转接板不仅适用于桌面支架的适配，也可用于壁挂架、显示器升降臂、多屏拼接支架的孔位转换，比如在监控室多屏搭建、桌面多屏工作站部署时，遇到孔位不匹配的显示器不需要更换整套挂架，只需要加装这块转接板即可完成固定。结构设计上特意做了边角倒圆角处理，没有尖锐的直角边，安装操作时不会划伤手部或者刮蹭显示器背部的漆面，镂空结构除了减重之外，也能给显示器背部的散热留出足够的空气流通空间，不会因为加装转接板挡住显示器的背部散热格栅，影响设备长时间运行的散热效率。

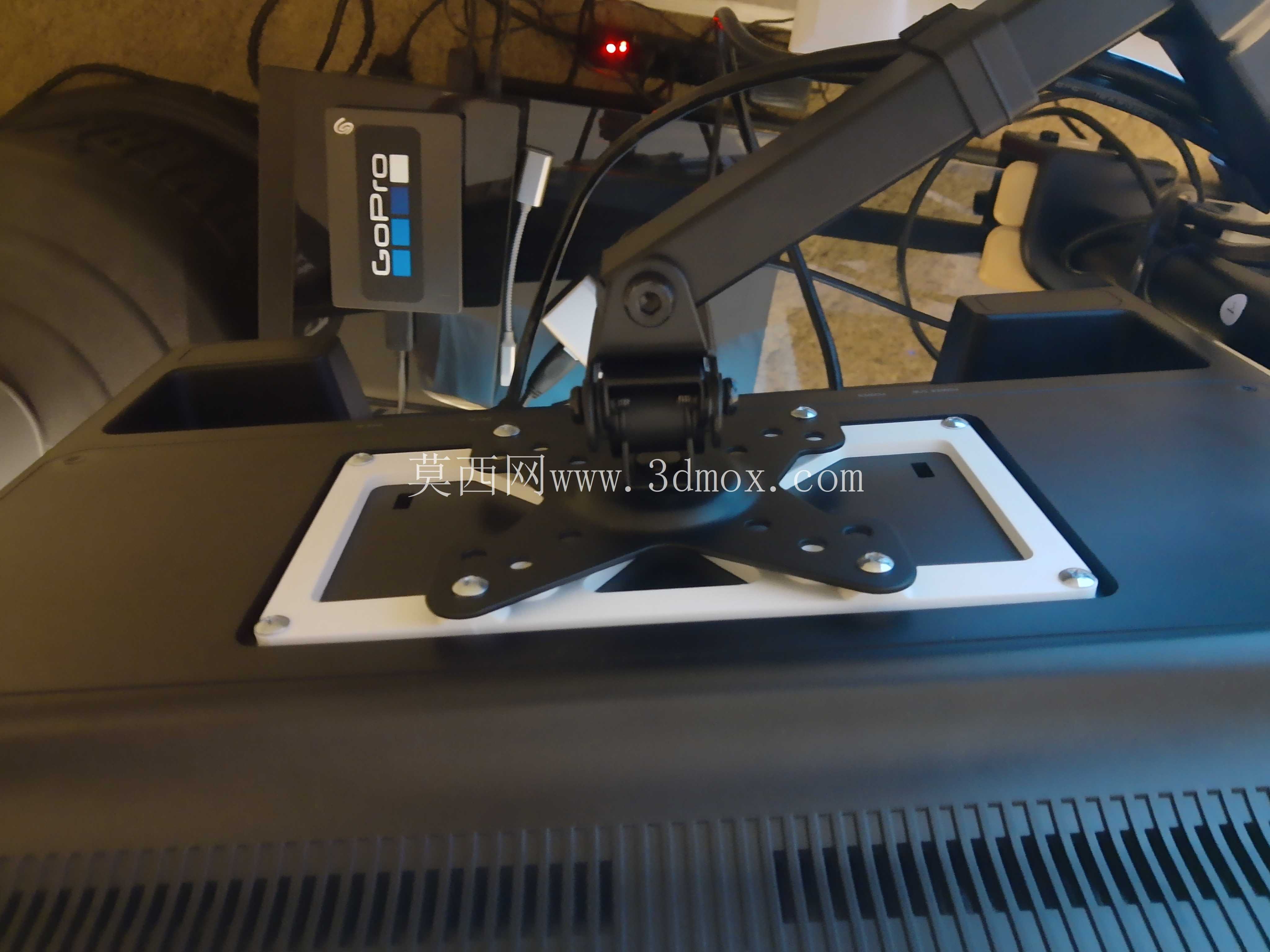

　　从安装逻辑来看，用户只需要先将转接板的100x200mm孔位一侧通过M4螺栓固定在显示器背部，拧紧时注意四个螺栓的扭矩均匀，避免单颗螺栓过紧导致板件变形，之后再将支架挂板对准转接板上对应规格的VESA孔位，按照常规显示器安装流程固定即可，整个过程不需要对显示器或者支架做任何打孔、改装，完全无损安装。板件的加强筋结构经过受力优化，挂载重量可以覆盖绝大多数27到40英寸的显示器重量范围，正常使用下不会出现结构变形、断裂的问题，安装后显示器的俯仰、旋转、升降调节都和直接安装在匹配孔位的支架上没有区别，不会因为增加了转接层就出现调节卡顿、位姿偏移的问题。
