带密集均布孔的圆盘式流体整流构件

　　在流体输送管网的压力调控环节，这类带密集均布小孔的圆盘形构件，是减压阀、稳压阀类产品内部实现流态整理、压力梯度平滑过渡的核心内件，不少现场运维人员会把这类多孔圆盘结构称作蜂巢整流器，核心作用就是避免阀后流体出现紊流、偏流导致的压力波动、管道振动问题。从实际工况适配来看，这类构件主要安装在减压阀的阀腔出口段，上游来流经过阀芯节流后会形成高速紊动的射流，直接冲击阀后管道壁面不仅会带来明显的流致振动，长期运行还会造成管壁的冲蚀磨损，加装这类多孔整流构件后，高速流体会被盘面的密集小孔分割成数百股细小流束，不同流束在小孔出口处互相碰撞消能，把大尺度的涡流破碎成小尺度的微涡，大幅降低流体的脉动幅值，让阀后压力的稳定精度提升一个等级，在民用供水、工业压缩空气管网、小型液压系统的减压阀组里都能见到这类结构的应用。

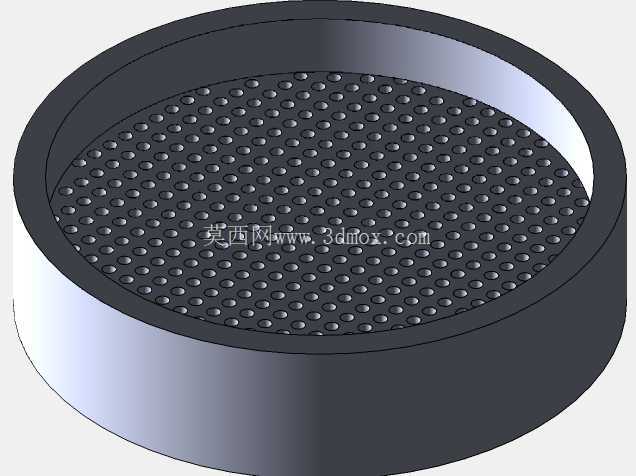

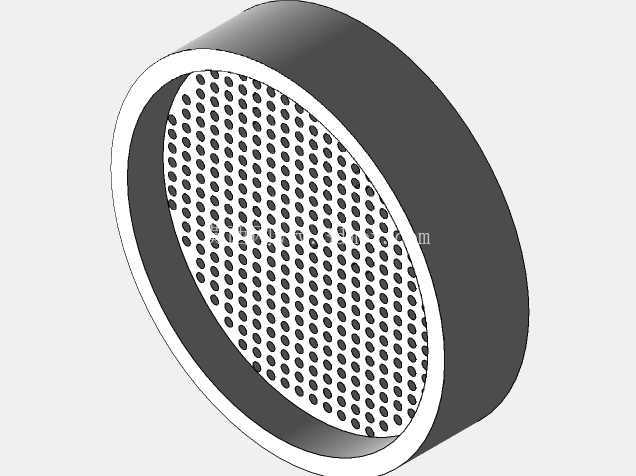

　　从结构设计逻辑来看，这个圆盘构件采用了等厚盘体加单侧翻边的结构形式，翻边的高度刚好匹配阀腔内部的安装槽深度，安装时不需要额外的定位紧固件，直接将翻边侧嵌入阀腔的台阶槽内，靠上下游的压差就能实现自紧密封，避免构件在流体冲击下出现移位。盘面的小孔采用正三角形排布方式，这种排布方式的开孔率比正方形排布高15%左右，在相同过流面积下能把盘体的整体直径做的更小，适配更紧凑的阀腔尺寸；所有小孔的轴线都与盘体端面保持垂直，孔口做了0.1mm左右的微小倒角，既可以消除机加工产生的毛刺，也能减少流体经过孔口时的局部阻力损失，避免孔口处出现不必要的压损。盘体的厚度根据适配的管道通径匹配，常规DN50以下的小通径减压阀配套的这类构件，盘体厚度一般在3-5mm，翻边高度2-3mm，外径比阀腔内径小0.05-0.1mm，属于间隙配合的安装公差，既方便装配时顺利嵌入，也不会因为间隙过大出现流体旁通。

　　在建模过程中，这类构件的参数化逻辑需要重点关注开孔边界的处理，最外圈的小孔与盘体外壁、翻边根部的距离要保持至少1倍孔径的壁厚，避免加工或者长期受流体冲击后出现孔边开裂的问题；所有小孔的孔径保持一致，避免出现大小孔导致的流量分配不均，部分有特殊降噪需求的工况，还可以把小孔设计成内侧大外侧小的锥形孔，进一步提升消能降噪的效果，但常规的供水、供气减压阀用等直径直孔就可以满足使用要求。需要注意的是，这类构件的材质选择要匹配输送介质的特性，普通水系统用304不锈钢冲压或者机加工即可，有腐蚀性的化工介质则需要选用316L或者对应的工程塑料材质，建模时不需要额外做表面处理的特征，只需要把结构尺寸、安装配合边界、开孔排布的参数做全关联，后续调整通径、开孔率参数时可以直接驱动模型更新，不需要重新绘制草图。

　　从实际安装的边界条件来看，这个构件的两个端面都有平面度要求，安装后与阀腔台阶面、下游的压紧环面完全贴合，不会出现端面泄漏；翻边的外圆与阀腔内壁的同轴度公差要控制在0.1mm以内，避免安装后出现偏心导致部分小孔被阀腔内壁遮挡，影响实际过流面积。不少新手设计师在做这类阀件内件的时候，容易忽略小孔的排布边界，把最外圈的孔做到太靠近盘体边缘，不仅加工的时候容易出现边缘崩缺，实际运行时边缘的孔流出的流束会直接冲刷阀腔内壁，反而会加重局部冲蚀的问题，合理的孔边距控制是这类构件设计的核心要点。另外盘体的厚度不能过薄，否则在上下游压差较大的工况下，盘体会出现挠曲变形，导致小孔的轴线偏移，影响整流效果，一般设计时会按照1.5倍最大压差的载荷做结构强度校核，确保盘体在极限工况下的变形量不超过0.02mm，不会影响上下游的配合密封。
