驾驶员票务装置钣金外壳结构设计

　　该钣金外壳主要面向公共交通驾乘场景的车载票务操作终端配套使用，安装位置通常设置在驾驶位侧方的操作台面区域，适配驾驶员坐姿下的操作可达范围，无需侧身或大幅移动手臂即可完成票务核验、票据打印、参数设置等日常操作，适配城市公交、城际客运、通勤班车等多种商用车辆的驾驶舱布局。从结构设计逻辑来看，整体采用弯折成型的钣金主体搭配后部支撑折边的结构形式，主体壳体的弯折圆角均做了小半径处理，既保证钣金加工的工艺可行性，避免弯折处出现应力开裂或板材减薄过量的问题，也能控制壳体整体的外形公差，保证内部元器件安装位的同轴度与平面度要求。

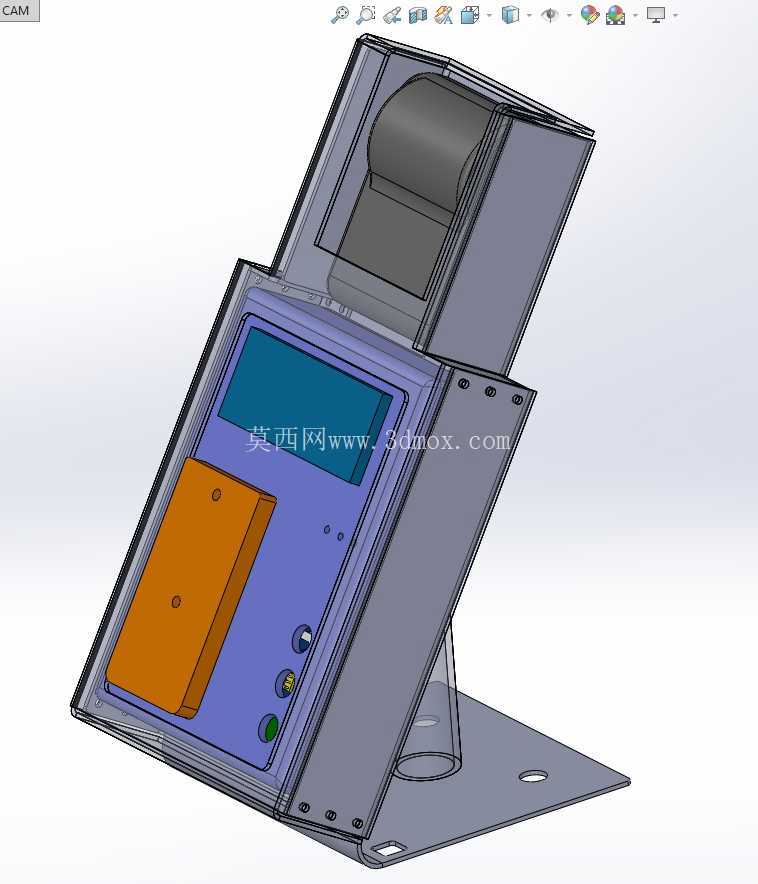

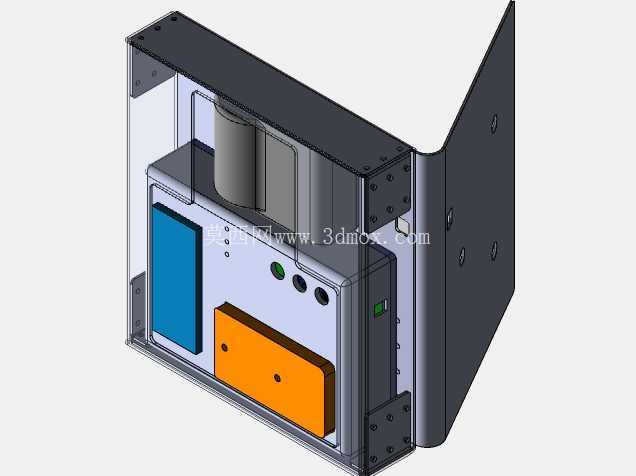

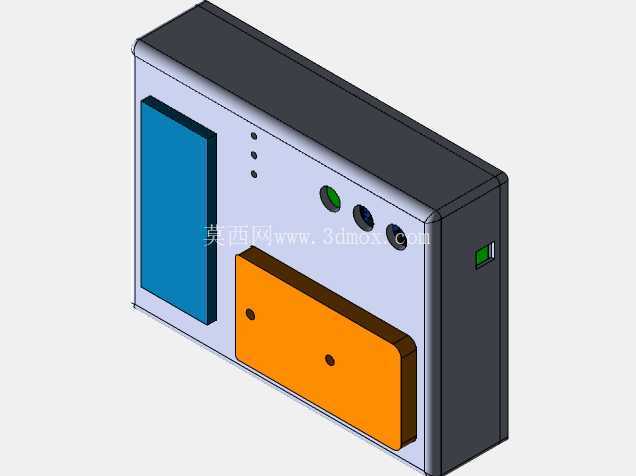

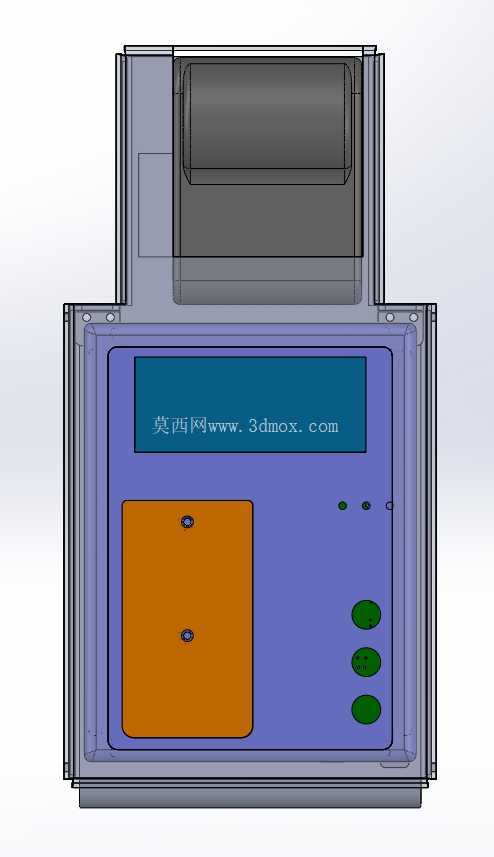

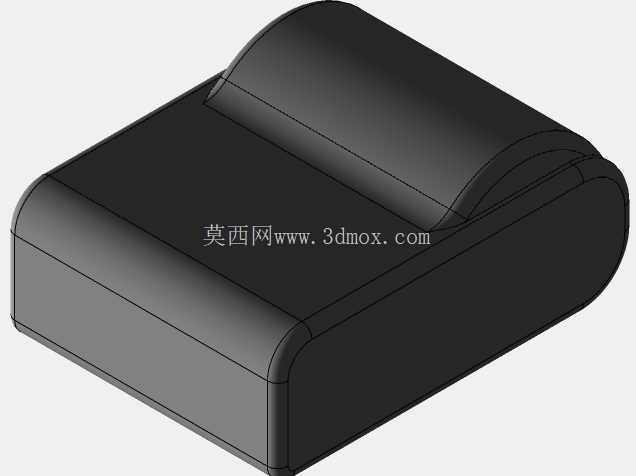

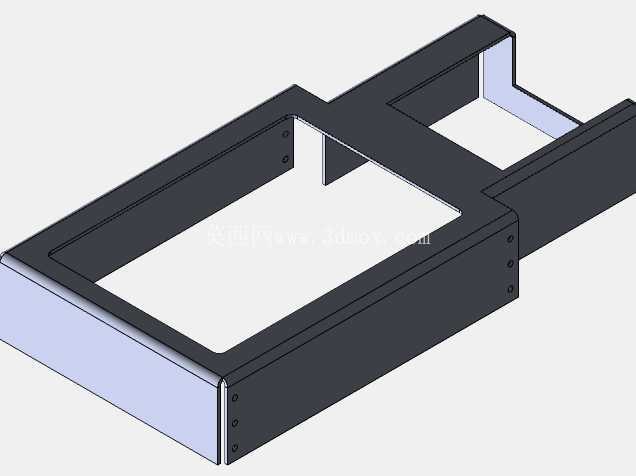

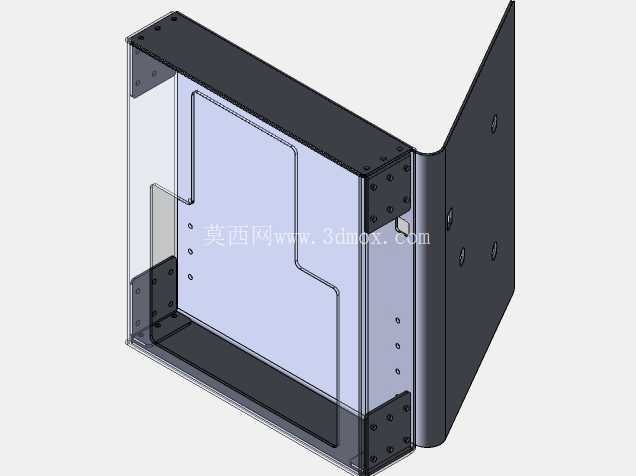

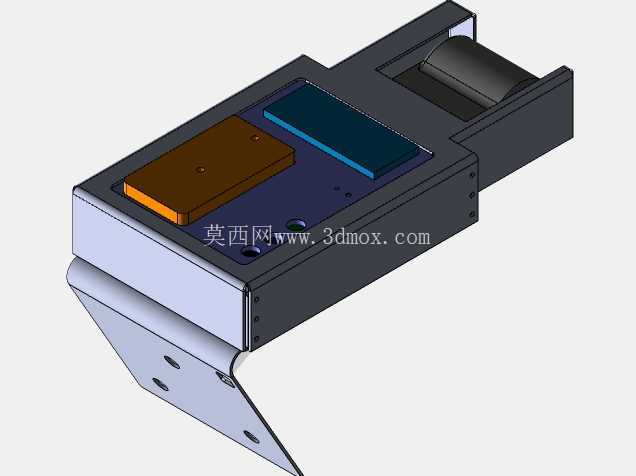

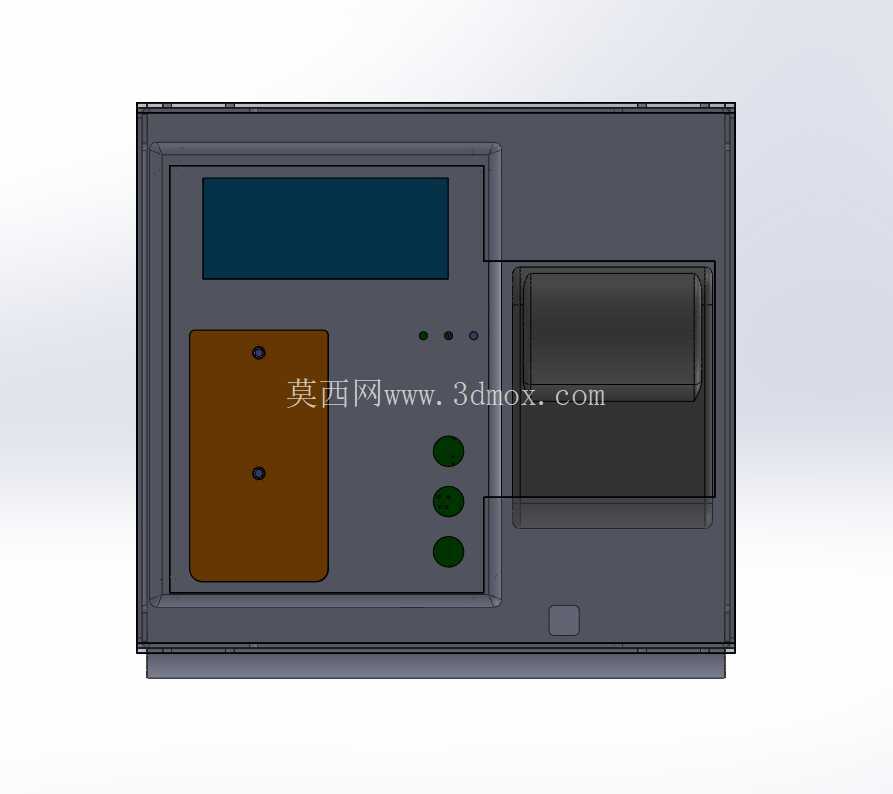

　　壳体正面预留了三个核心功能区域的安装位，上方的矩形沉台用于嵌入安装显示模块，沉台深度匹配常规车载显示屏的安装厚度，边缘预留的止口可以直接卡装显示屏的固定压条，无需额外设计独立的显示屏支架，减少装配零件数量；左侧的棕色矩形区域为非接触式读卡模块的安装位，该区域的钣金厚度做了局部减薄处理，避免金属板材对射频信号产生屏蔽，影响读卡灵敏度，区域内预留的两个定位孔用于固定读卡模块的PCB板，孔位公差控制在±0.1mm范围内，保证读卡天线的位置与设计位置一致；右侧的内凹腔体用于嵌入安装热敏打印单元，腔体的开口尺寸匹配常规58mm宽度热敏打印机的出纸口尺寸，腔体深度预留了纸卷更换的操作空间，驾驶员无需拆卸整个壳体即可完成打印纸卷的更换操作，降低日常维护的难度。正面下方的三个圆形开孔为状态指示灯与操作按键的预留位，开孔边缘做了翻边处理，既可以增强开孔处的结构强度，避免长期按压按键导致钣金变形，也能对按键的硅胶套起到定位作用，防止按键偏移卡滞。壳体的侧面与底部预留了多组走线孔与固定孔位，走线孔边缘做了钝化包边处理，避免穿线时划伤线缆绝缘层，固定孔位采用长圆孔与圆孔组合的设计，长圆孔可以吸收安装面的加工公差，降低对驾驶舱安装台面的加工精度要求，安装时可以根据实际台面的孔位偏差做小范围调整，保证安装贴合度。

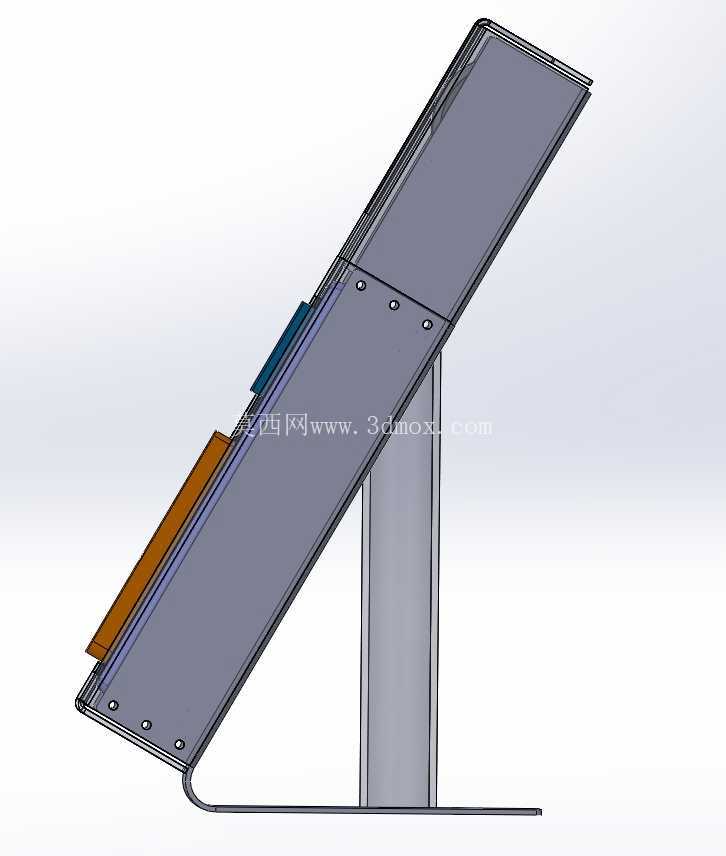

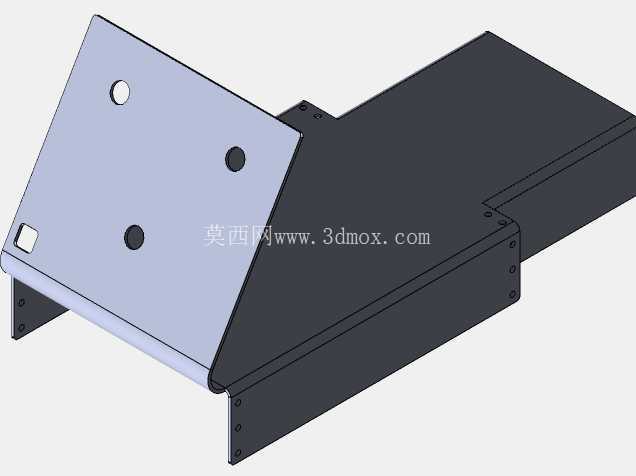

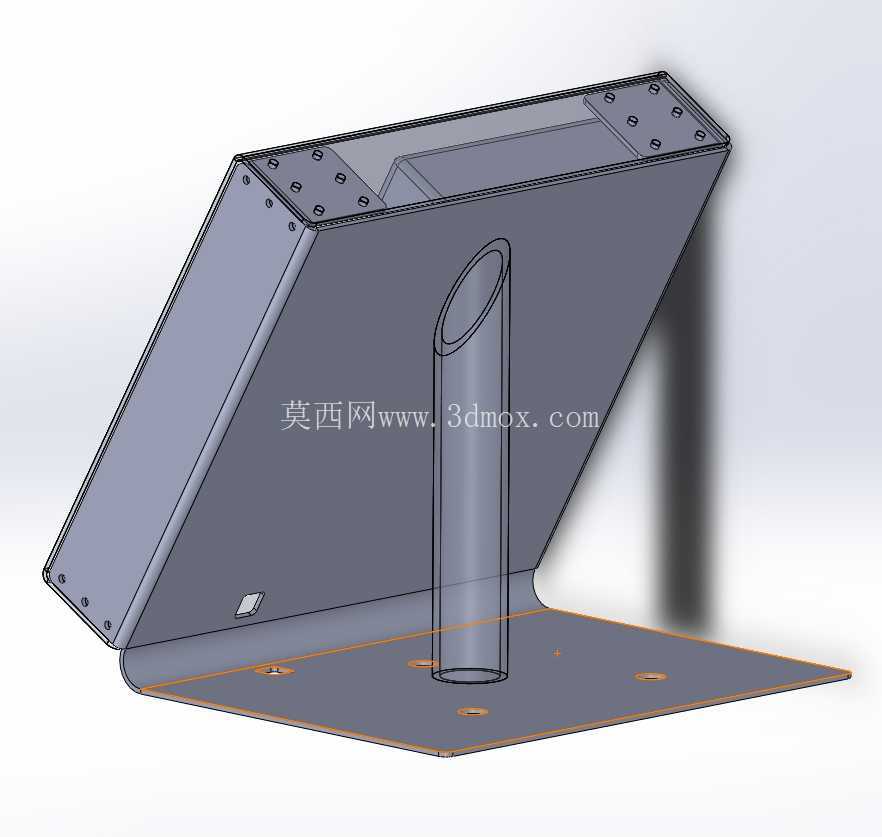

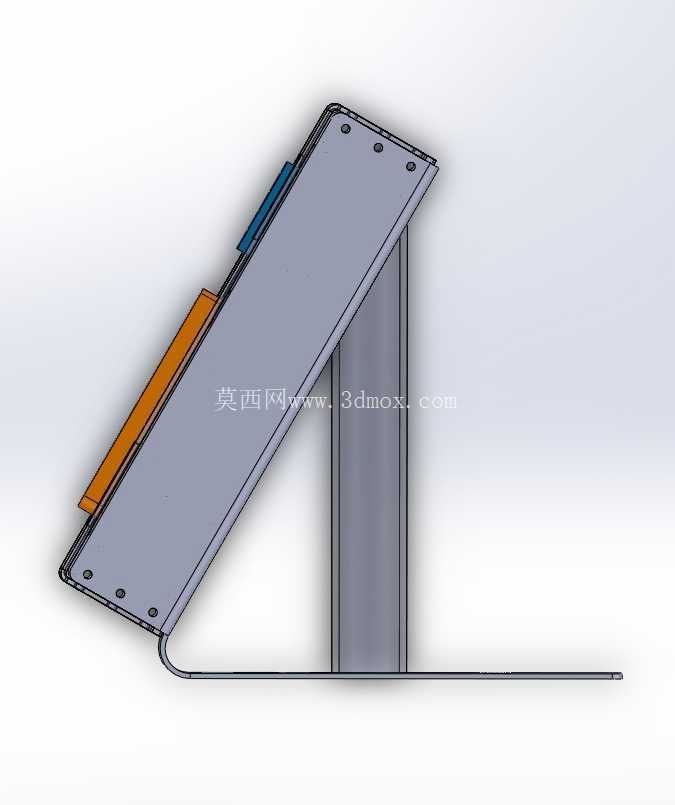

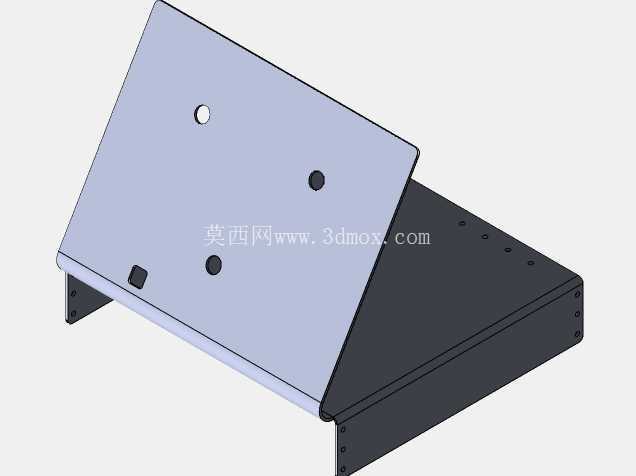

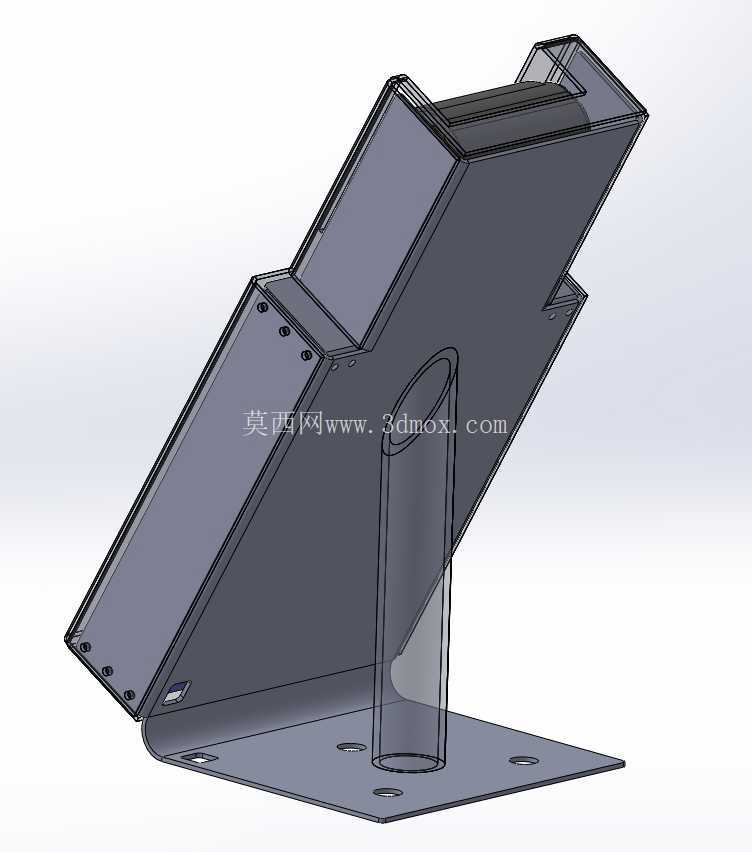

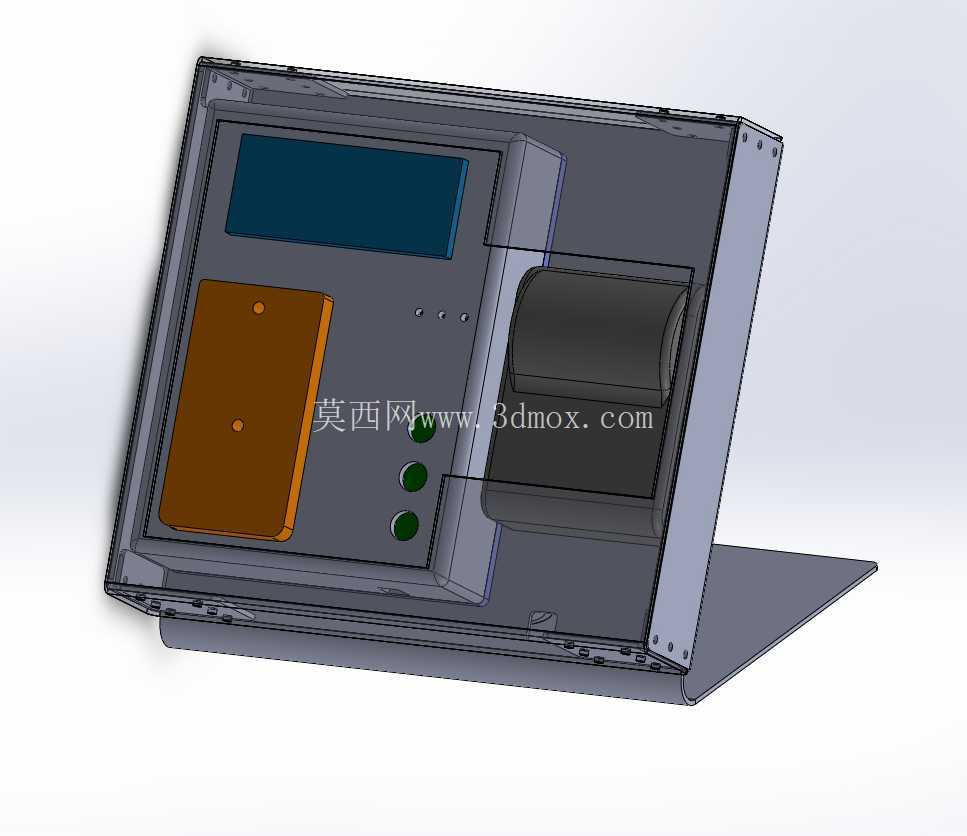

　　后部的支撑折边与主体壳体采用一体弯折成型，折边的弯折角度经过反复校核，安装后壳体整体呈向后倾斜15度的状态，该角度既符合驾驶员坐姿下的视线角度，减少观察显示屏时的反光问题，也能让操作按键与读卡区域的操作面正对驾驶员的手部操作方向，降低操作时的手腕弯折角度，减少长期操作的疲劳感。壳体的所有拼接边均采用点焊连接，焊接位置设置在壳体内部的非外观面，外部看不到焊接痕迹，焊接后整体做喷塑处理，表面质感均匀，同时具备耐刮擦、防油污的特性，适配驾驶舱内多尘、易沾附油污的使用环境。

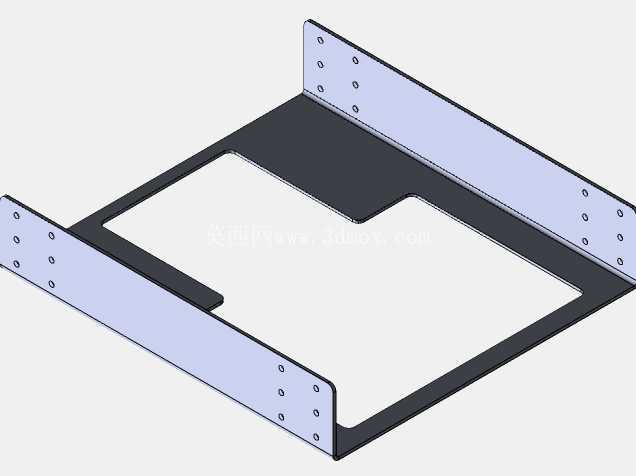

　　从安装边界来看，壳体整体的外轮廓尺寸控制在车载操作终端的常规安装范围内，宽度不超过300mm，深度不超过250mm，高度不超过120mm，不会占用驾驶舱内过多的操作空间，也不会遮挡驾驶员观察周边路况的视线，壳体底部与安装台面之间预留了3mm的间隙，用于布置连接线缆，同时避免台面的积水或污渍渗入壳体内部影响元器件运行。在结构强度设计上，壳体的侧壁做了向内的加强筋弯折，在不增加板材厚度的前提下提升了壳体的抗形变能力，即使受到日常操作的意外碰撞，也不会出现明显的凹陷变形，保护内部的显示、读卡、打印模块不受损坏。
