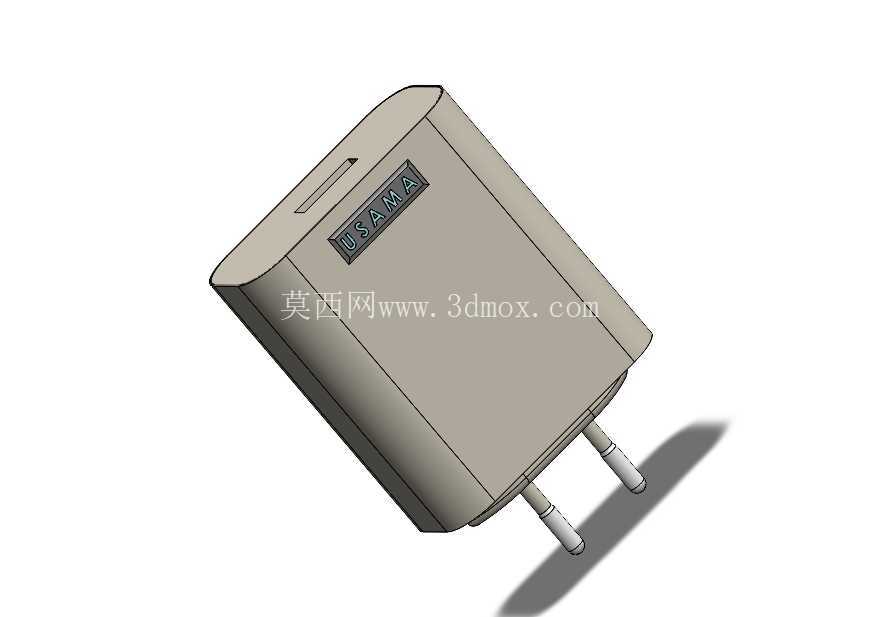

欧规插脚式便携手机充电适配器结构设计

　　日常消费电子配套的插墙式充电适配器，是当前移动数码设备补能场景中覆盖率最高的小型电源转换装置，这款欧规插脚结构的充电适配器，在结构设计阶段优先考量了插墙使用的受力稳定性与便携收纳的尺寸平衡。从实际应用场景来看，这类适配器主要适配手机、小型平板、蓝牙耳机盒等输入功率在20W以内的便携数码设备，直接插入墙面国标或欧规86型插座取电，将220V市电转换为5V/9V等低压直流输出，为终端设备提供稳定的充电输入。

　　结构设计上，外壳采用上下两瓣扣合的装配方式，插脚直接固定在下壳的注塑嵌件槽内，插脚伸出长度严格满足安规要求的外露尺寸，既保证插入插座后的接触可靠性，也避免插脚过长导致的插拔受力弯折风险。外壳侧面预留的标识凹槽，用于丝印产品参数、认证标识与品牌信息，凹槽深度控制在0.2mm，避免凸起标识在收纳过程中被背包内其他物品刮花磨损。整体外形采用圆角过渡的方柱造型，所有棱边都做了R1.5以上的圆角处理，一方面是消除注塑生产过程中的锐边毛刺，提升手持插拔的触感，另一方面也能降低产品跌落时的应力集中，减少外壳开裂的概率。

　　从安装边界与尺寸约束来看，这款适配器的整体宽度控制在40mm以内，厚度控制在25mm以内，插入墙面插座后，不会遮挡相邻插座的插孔位置，解决了传统大体积适配器占用多联插排多个插孔的痛点。插脚的中心距严格匹配欧规插座的孔位标准，插脚根部做了锥形过渡加强，避免反复插拔后插脚出现松动歪斜。内部腔体的空间预留充分考虑了PCB板、高压电容、变压器等元器件的排布，高压区与低压区之间预留了足够的安规距离，外壳内壁对应元器件的位置设置了定位筋条，装配时不需要额外打胶就能实现元器件的初步固定，提升装配效率。

　　在功能特性的匹配设计上，外壳顶部预留的挂位凹槽，可适配零售场景的挂装展示需求，不需要额外粘贴展示挂钩。外壳表面采用细晒纹处理，既不容易残留指纹和划痕，也能提升插拔时的手部摩擦力，减少手滑导致的插拔困难。输出端的接口位置设置在插脚对侧的端面，插墙使用时充电线自然下垂，不会出现线材弯折受力的情况，延长充电线的使用寿命。设计过程中还考量了不同使用环境的适配性，外壳的合模缝位置做了错位止口设计，日常使用中泼溅的少量液体不会直接渗入内部腔体，提升日常使用的可靠性。

　　从结构设计的工程逻辑来看，这类小型消费电子配件的设计核心是在极小的空间内平衡安规要求、装配效率、使用体验三者的关系，既不能为了追求极致小巧压缩安规距离带来安全隐患，也不能为了装配简单过度放大产品尺寸影响便携性。这款适配器的插脚嵌件采用注塑预埋的方式固定，相比后期压装的插脚结构，抗扭转强度提升40%以上，能够承受超过5000次的反复插拔不会出现松动。外壳的扣合结构采用周向均匀分布的卡扣，每个卡扣的扣合量控制在0.8mm，既保证装配后的合缝紧密，也方便售后维修时的无损拆解。
