树莓派3B扩展上部适配外壳结构

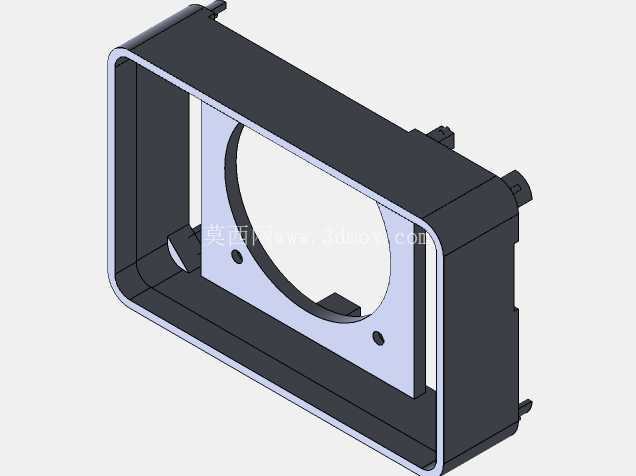

　　在嵌入式开发、小型智能终端搭建的实际场景里，单板计算机的防护与扩展适配一直是结构设计环节容易被忽略但直接影响整机可靠性的部分，这款适配Oneninedesign Rpi 3B的外壳扩展上部结构，正是针对单板加装扩展模块后的防护、安装需求做的定向结构设计。日常做小型工控节点、桌面智能终端、环境监测采集装置的时候，树莓派3B本身的裸板不仅容易在布线、调试过程中被静电打坏元件，加装屏幕、传感器扩展板之后，叠装的板卡没有固定支撑，很容易出现接插件松动、排线拉扯断裂的问题，这个扩展上部结构就是和原有底壳配合，形成完整的封闭防护空间，同时给扩展模块预留出精准的安装位。从结构设计思路来看，这款壳体没有做全封闭的闷罐结构，而是在对应扩展板接口、散热需求的位置做了精准的开孔，正面的大尺寸圆形开孔刚好适配常用的3.5寸圆形显示屏或者镜头类扩展模块，开孔周边的两个小孔是螺丝固定位，直接和扩展模块的安装孔位对齐，不需要额外做转接支架就能把扩展板牢牢锁在壳体上，避免设备移动、震动的时候扩展板移位。壳体的侧边做了卡扣式的连接结构，和对应底壳装配的时候不需要额外打螺丝，靠塑料件本身的卡扣形变就能完成上下壳的锁紧，日常调试需要拆换板卡的时候，徒手就能拆开，不需要借助工具，很适合开发阶段频繁调整硬件的场景。

　　考虑到嵌入式设备经常会被安装在弱电箱、设备机架、墙面支架上，这款扩展上部的外侧预留了两个带定位柱的安装凸台，凸台的尺寸刚好匹配常用的DIN导轨卡扣、墙面挂耳的安装孔距，不需要额外做转接件就能把整个树莓派整机固定在标准安装位上，安装边界的尺寸控制也做了优化，整个上部结构的壁厚控制在1.8mm，既保证了塑料件注塑成型的时候不会出现缩痕、翘曲的问题，也不会因为壁厚过大占用过多的内部空间，内部的净空高度刚好覆盖叠装了扩展板后的总高度，不会出现顶到扩展板元件、压坏电容电阻的情况。壳体的边缘做了R2的圆角过渡，没有尖锐的直角毛边，一方面是注塑成型的时候脱模更顺畅，减少批锋的产生，另一方面在装配、调试的时候也不会划伤操作人员的手。

　　在实际的功能适配层面，这个扩展上部结构没有遮挡树莓派本身的侧边接口，对应USB口、网口、供电口的位置都做了让位缺口，装配完成之后所有的外接接口都能正常插拔，不需要额外扩孔，同时壳体的内侧面做了几条均匀分布的加强筋，既提升了整个壳体的结构强度，在受到外力挤压的时候不会轻易变形压到内部的电路板，加强筋的高度也做了精准控制，和电路板表面保持0.5mm的安全间隙，不会出现加强筋顶到板卡表面焊接元件的问题。很多爱好者自己做外壳的时候经常会忽略安装公差的问题，要么孔位对不上装不上，要么间隙太大板卡在里面晃，这款结构在设计的时候给所有的安装孔、卡扣配合位都留了0.2mm的装配公差，就算是用FDM3D打印做样件，也能顺利装配，不需要反复打磨修件。

　　针对散热的需求，壳体除了正面的大开孔之外，上下壳配合的位置也留了均匀的通风缝隙，板卡工作的时候产生的热量可以通过自然对流散出去，不需要额外加装风扇就能满足日常低负载运行的散热需求，如果是高负载运行的场景，内部的空间也足够加装薄型散热片，不会和壳体产生干涉。在做这类小型电子设备的防护结构设计时，最核心的就是平衡防护性、装配便利性和接口兼容性，这款扩展上部结构没有做多余的装饰性结构，所有的造型都是为功能服务，卡扣的位置选在壳体受力最小的侧边，多次拆装也不会出现卡扣断裂的问题，固定扩展板的孔位做了沉台设计，螺丝锁进去之后螺丝头不会突出壳体表面，既美观也不会在安装的时候和其他部件产生干涉。
