直板全面屏智能手机外观结构三维数模

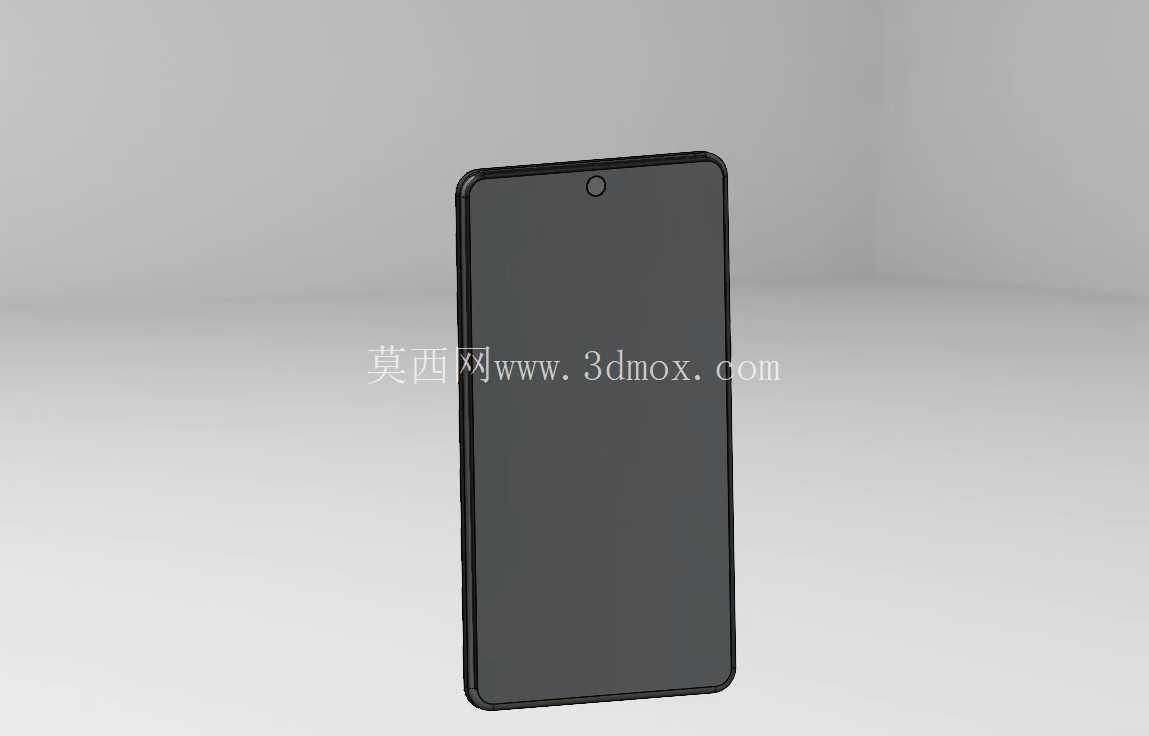

　　日常做消费电子结构方案验证的时候，这类直板全面屏手机的外观数模是很常用的参考载体，不管是做配套的手机壳结构适配、桌面支架安装位匹配、车载夹持机构的行程校核，还是无线充电模组的对位公差模拟，都需要一个还原度足够的外观基准件来做装配干涉检查。这次建模的时候没有纠结具体的内部堆叠尺寸，核心是把外部的交互边界做准：正面是完整的直面屏覆盖，仅在顶部居中位置预留了极小的前置摄像头开孔，屏幕黑边的宽度控制在常规量产机型的常规区间，中框做了微弧过渡处理，握持的时候边缘不会有硌手的锐角，整机的厚度控制在主流旗舰机型的常规范围，边角做了符合人体工学的大R角圆弧，和手掌接触的位置没有生硬的折线。

　　建模过程里特意把几个容易被忽略的装配基准做了还原：屏幕和中框的衔接台阶高度控制在0.1mm以内，和实际量产机型的装配公差保持一致，做配套保护壳建模的时候可以直接参考这个台阶来做壳体内侧的止口设计，避免出现壳子装上之后顶膜或者缝隙过大的问题。机身背部是完整的平面设计，没有做凸起的摄像头模组，主要是考虑到这个数模的核心用途是做外部配套件的适配，背部平整的基准面更方便做夹持、吸附类配件的定位参考，比如车载磁吸支架的磁片贴装位置、无线充电线圈的对位中心，都可以直接以背部几何中心为基准来做坐标对齐，不需要额外调整偏移量。

　　从实际应用场景来说，这个数模可以覆盖大部分消费电子周边配件的前期开发验证：比如做桌面手机支架的时候，可以直接把数模导入装配环境，调整支架托板的开合角度、支撑爪的夹持行程，模拟不同握持角度下的整机重心位置，避免支架出现后仰倾倒的问题；做防水保护壳设计的时候，可以参考整机的外轮廓尺寸来做壳体的内部型腔，预留合适的密封圈压缩空间，校核按键位置的对位精度；甚至做展会的手机展示台架设计的时候，也可以用这个数模来做陈列位的尺寸匹配，确认台架的托槽深度、倾斜角度是否符合观展视线要求。

　　设计思路上没有追求对某一款特定机型的1:1复刻，而是提炼了当前主流直板全面屏手机的通用外形特征，去掉了特定机型的专属标识和差异化结构，让这个数模具备更强的通用性，不管是做安卓阵营还是iOS阵营的周边配件前期方案验证，都可以用这个基准数模来做初步的结构校核，减少前期找参考数模的时间成本。建模的时候特意把外形的关键控制参数做了参数化关联，比如整机的长度、宽度、厚度、边角R角、中框弧度都可以通过参数直接调整，遇到不同尺寸的机型适配需求时，只需要修改对应参数就能快速生成新的外轮廓数模，不需要从头开始重新绘制曲面。

　　关于安装边界的设定，整机的外轮廓是连续的光滑曲面，没有向外突出的结构件，做配套工装或者配件设计的时候，夹持位优先选择两侧中框位置，避开正面屏幕和背部的平面区域，防止夹伤外观面；如果是做底部接口类的配件适配，因为这个数模没有预留具体的接口开孔，需要根据实际对接的机型参数在对应位置补充切除接口特征，数模底部的平面度控制在0.05mm以内，可以作为接口对位的基准面使用。另外整机的重心位置设定在几何中心偏下10mm的位置，和实际手机的重心分布基本一致，做跌落模拟、支架稳定性验证的时候，这个重心参数可以直接使用，得到的仿真结果和实际情况的偏差会控制在可接受范围内。
