动力室设备安装用钣金承载底座结构

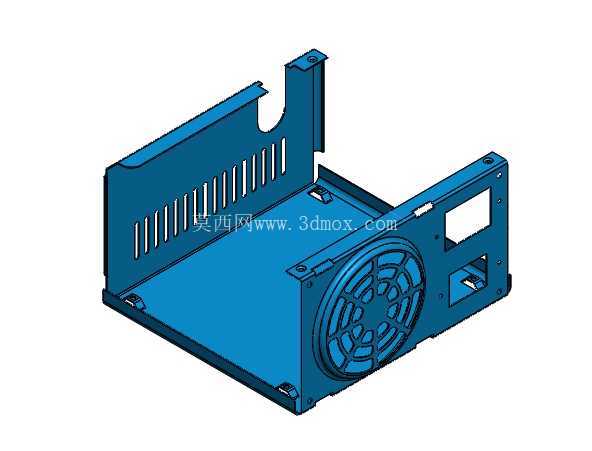

　　这款钣金承载底座主要应用在工业动力室的小型动力单元集成安装场景中，作为核心承载基体承担动力模块、控制元件、散热组件的定位与固定作用，日常工况下需要承受动力元件运行产生的持续振动，同时兼顾内部元件的散热通风、外部线路的走线排布需求，避免动力单元运行时出现部件移位、散热不畅导致的过热故障。从结构设计来看，底座采用一体化折弯成型的钣金工艺制作，整体为敞口式槽型结构，三个侧边设置有向上的折弯立边，其中一侧立边预留了长条形通风栅格，相邻侧立边则预留了圆形风扇安装位与方形接线窗口，通风栅格的开孔方向顺着内部气流流向排布，能够配合侧装风扇形成贯穿式散热风道，将动力元件运行产生的热量快速带出腔体内部，避免热量在封闭腔体内积聚。

　　圆形风扇安装位的周边均匀设置了螺丝固定孔，孔位间距匹配标准轴流风扇的安装尺寸，安装时不需要额外打孔适配，直接通过标准紧固件即可完成风扇的固定，方形接线窗口则预留了线缆接插件的安装空间，窗口边缘做了翻边处理，避免穿线时线缆绝缘层被钣金锐边割破，提升布线的安全性。底座的底板平面度控制在合理公差范围内，四个角位设置有内凹的定位卡扣位，用于固定内部安装的动力模块，卡扣位采用冲压一体成型，不需要额外焊接固定件，既减少了加工工序，也避免焊接变形对底板平面度的影响。立边的顶部设置有向外的折弯翻边，翻边上预留了与上盖配合的固定孔位，孔位位置与上盖安装柱一一对应，装配时可以快速定位，减少装配对位的时间成本。

　　从安装边界来看，底座的整体外轮廓尺寸适配常规小型动力单元的安装空间，侧边立边的高度刚好覆盖内部元件的最高安装高度，不会出现元件突出底座导致上盖无法装配的问题，底板的底部预留了四个安装固定脚，固定脚的孔位匹配标准机架的安装螺孔间距，可以直接固定在动力室的机架安装位上，不需要额外制作转接安装板。设计过程中充分考虑了钣金加工的工艺特性，所有折弯位置都预留了合理的折弯半径，避免折弯时出现板材开裂的问题，所有外露的锐边都做了去毛刺处理，防止装配及维护过程中划伤操作人员。通风栅格的开孔宽度控制在安全范围内，既保证通风面积满足散热需求，也能避免外部较大的杂物进入腔体内部触碰带电元件或运转部件。

　　风扇安装位的格栅采用放射状加强筋结构，在保证通风面积的同时提升了该位置的结构强度，避免风扇运行时的振动导致钣金位置产生共振异响。底座的整体结构没有多余的冗余设计，所有结构特征都服务于承载、散热、安装固定的核心功能，在满足结构强度要求的前提下尽可能优化板材利用率，降低加工的材料成本。在实际应用场景中，这类钣金底座常被用于小型减压阀配套动力控制单元、小型液压动力站的集成安装，能够将分散的动力元件、控制元件、散热元件整合在一个紧凑的腔体内，既提升了设备的集成度，也能对内部元件形成有效的防护，避免外部灰尘、水滴直接接触内部元件，提升设备在复杂工业环境下的运行稳定性。
