立式单缸蒸汽引擎三维结构设计

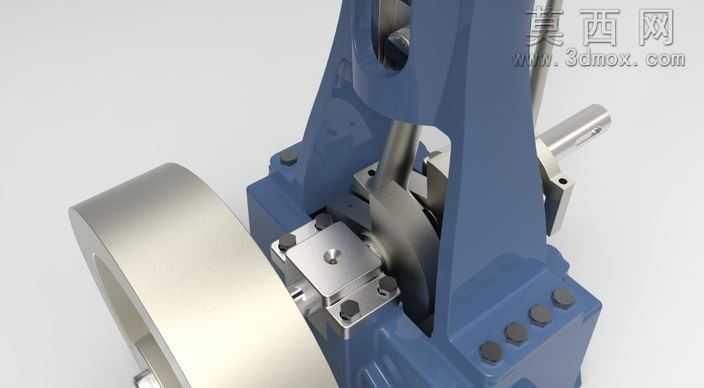

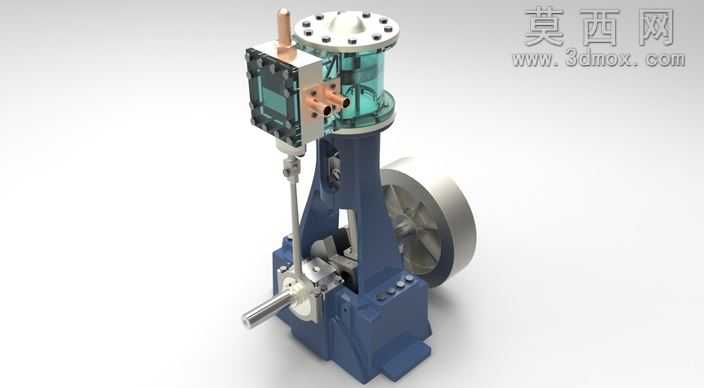

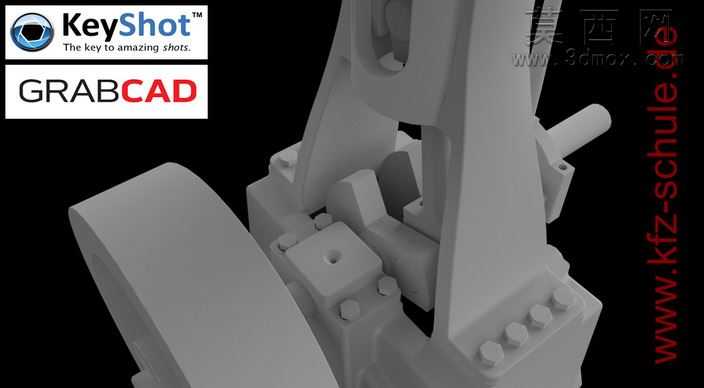

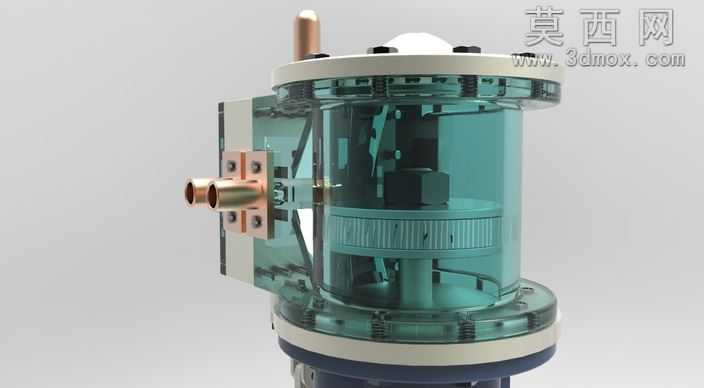

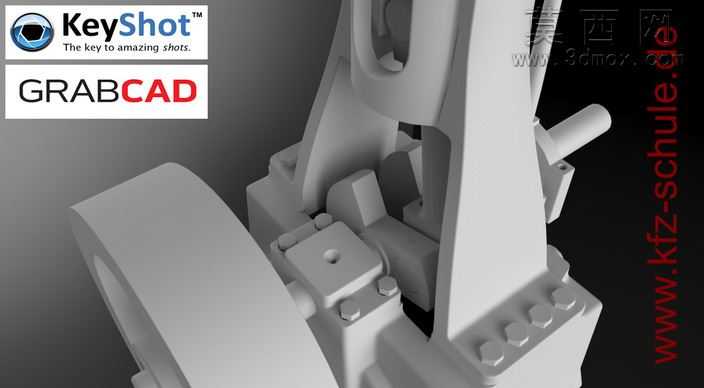

本作品为立式单缸蒸汽引擎的三维建模设计，整体采用立式布局，将气缸组件、传动机构、飞轮与机架整合为紧凑的立式结构，还原了经典往复式蒸汽动力装置的完整机械构造。建模过程中首先搭建整体装配基准，以厚重的铸铁质感机架作为核心承载部件，机架采用一体式立式铸造型腔设计，预留了曲轴安装位、气缸支撑座与地脚固定结构，表面做了符合铸造工艺的圆角过渡与安装凸台细节，还原老式工业机械的厚重质感。气缸部分采用透明可视化设计，将缸套、活塞、配气阀组的内部结构直观呈现，缸体顶部设置带螺栓紧固的法兰端盖，端盖上均匀分布紧固螺栓孔与蒸汽接口，侧面集成滑阀配气机构，配气模块采用铜质材质表现阀体与管路接头，搭配深色的阀组密封端盖，清晰区分不同功能部件的材质差异。传动系统部分完整还原了曲柄连杆机构的运动逻辑，金属质感的活塞杆连接活塞与曲轴，曲轴输出端搭配大直径平衡飞轮，飞轮采用铸铁灰材质，轮缘做厚重的配重设计，用于储存转动能量、保障引擎运转平稳性，曲轴与机架的连接位置设置了轴承支撑结构，还原真实的转动副装配关系。建模过程中对各部件的装配间隙做了合理设置，所有运动部件均保留了符合机械原理的活动空间，可直接用于运动仿真演示蒸汽从进气口进入、推动活塞往复运动、通过曲柄连杆转化为飞轮旋转运动的完整工作过程。材质渲染上区分了铸铁机架、透明气缸玻璃、铜质管路接头、金属加工面的不同质感，通过光影效果突出部件的结构层次，既还原了老式蒸汽引擎的工业复古质感，也通过透明缸体的设计让内部工作原理清晰可见，整体结构严谨，各零部件的连接关系、尺寸比例均符合立式蒸汽引擎的真实设计逻辑，可作为动力机械原理教学、复古动力装置设计参考的三维数字化模型。
