双屏显示器安装固定支撑结构设计

　　在日常办公、工业监控调度、设计研发工位等多场景下，单台显示器往往无法满足多窗口并行作业的需求，双屏显示方案已经成为提升作业效率的主流配置，而配套的双显示器支架则是实现双屏稳定安装、灵活调节的核心结构件。这类支撑结构需要同时兼顾承重稳定性、调节灵活性与安装适配性，从结构设计的角度出发，首先要考虑的是安装边界的适配问题，常规桌面安装场景下，支架的夹持底座需要适配10mm到60mm厚度的常规桌板，夹持接触面需要做防滑缓冲处理，避免锁紧过程中损伤桌板表面，同时保证长期使用不会出现滑移松脱。

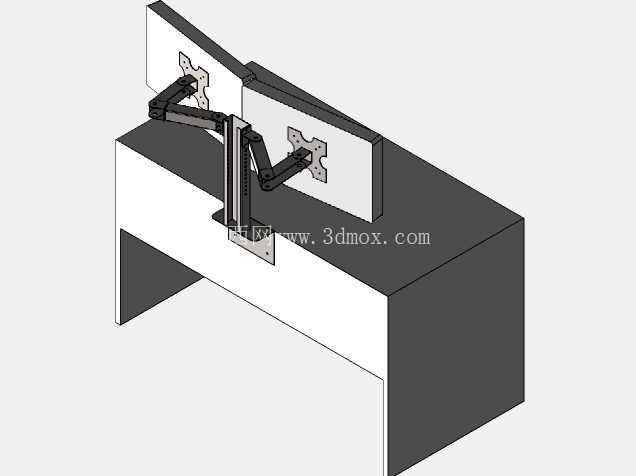

　　从功能特性来看，这款双屏支撑结构采用对称式悬臂布局，能够同时承载两台尺寸在21.5英寸到27英寸之间的常规平板显示器，单屏承重范围覆盖3kg到8kg，适配绝大多数常规办公、设计用显示器的重量需求。悬臂部分采用多轴铰接设计，每一段铰接节点都设置了阻尼调节结构，使用者可以根据自身坐姿、视线高度，独立调整每台显示器的俯仰角度、左右偏转角度以及高度位置，俯仰调节范围覆盖-15°到+15°，左右偏转单屏可实现180°范围内的角度调整，能够满足不同工位布局下的视角调整需求，避免长期固定视角带来的颈椎视觉疲劳。

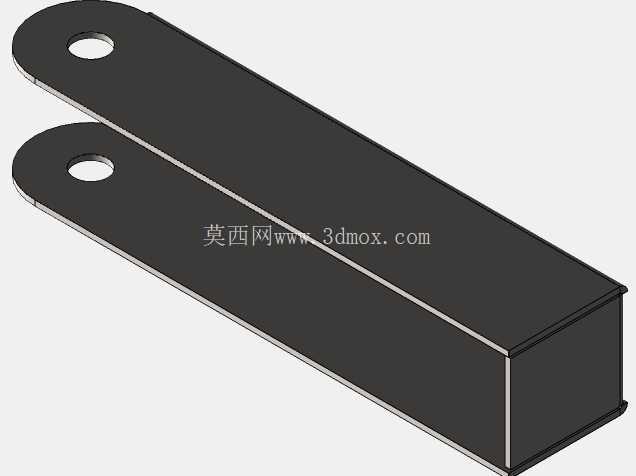

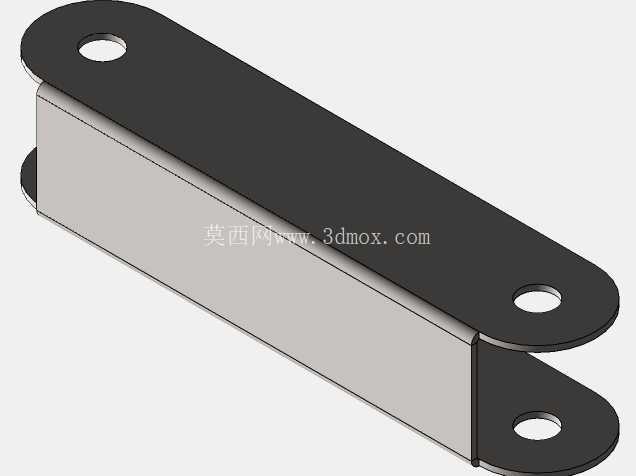

　　设计过程中，结构强度校核是核心环节，支架的主承重臂采用冷轧钢板冲压成型，壁厚控制在2.5mm，在保证整体结构刚性的同时尽可能控制自重，避免整体重量过大给桌板带来额外负载。铰接位置的转轴采用耐磨尼龙衬套搭配金属锁紧螺母，既可以保证转动过程的顺滑无卡顿，又能在调整到目标角度后提供足够的锁紧力，避免屏幕出现自行下坠、角度偏移的问题。与显示器连接的挂板部分严格遵循VESA标准安装孔位设计，兼容7575mm与100100mm两种通用安装孔距，不需要额外定制转接件就可以适配绝大多数市售显示器，挂板与悬臂的连接位置设置了快拆结构，安装时可以先将挂板固定在显示器背面，再整体卡入悬臂的连接座，降低高空托举屏幕对位安装的操作难度。

　　走线布局也是这类支架设计中容易被忽略的细节，这款支架的每一段悬臂内部都预留了穿线空腔，显示器的电源线、视频信号线可以顺着悬臂内部的空腔从底座位置引出，避免线缆外露缠绕，让工位台面更加整洁，同时也能避免调节屏幕角度时拉扯到线缆，造成接口松动或者线缆磨损。在安装尺寸方面，支架完全收拢状态下距离桌面的最低高度为120mm，完全伸展后屏幕中心距离桌面的最大高度可以达到420mm，双屏并排展开时的总横向宽度为1100mm，也可以根据使用需求将两块屏幕调整为前后错落或者上下叠放的布局，适配不同的桌面纵深空间。

　　从实际使用场景出发，这类双屏支架不仅适用于普通办公场景，在工业控制的监控工位、三维设计的建模工位、金融交易的看盘工位都有广泛的应用，相比直接将两台显示器放置在桌面使用，支架安装的方式可以释放大量桌面空间，用来放置键盘、文件、操作手柄等其他作业物品，同时灵活的角度调节能力可以让屏幕始终处于使用者的最佳视线范围内，减少长期伏案作业带来的颈部劳损。在结构细节处理上，所有金属构件的边缘都做了钝化倒圆角处理，避免安装调节过程中划伤手部，外露的结构件表面采用静电喷塑处理，耐磨耐刮擦，长期使用不会出现掉漆锈蚀的问题，底座与桌板接触的位置垫有3mm厚的橡胶防滑垫，既可以增大摩擦力提升安装稳定性，又可以避免金属底座直接接触桌板造成漆面磨损。
