深度相机配套扫描仪安装基座外壳结构

　　在工业视觉检测、三维形貌扫描、工位尺寸复核这类应用场景里，深度相机的安装固定精度直接决定了点云采集的准确性，这款扫描仪外壳正是为适配线阵深度相机的嵌入式安装需求设计的承载结构。从实际使用场景来看，这类壳体多安装在自动化产线的检测工位侧方、移动扫描模组的滑台端面，或是手持扫描设备的握持端前端，既要给内部的深度传感模组、补光元件、信号转接板提供稳定的安装基准，也要隔绝车间内的切削液飞溅、浮尘附着对光学元件的干扰，同时还要兼顾安装后的整体刚性，避免设备运行过程中的振动传递到相机端导致采集画面出现拖影、点云错位的问题。

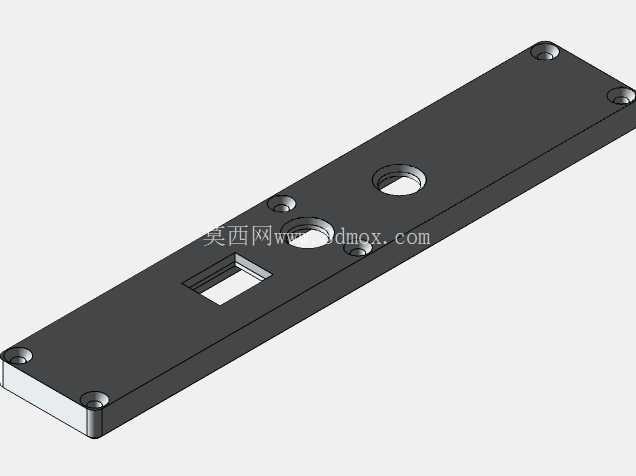

　　设计过程中首先考虑的是安装边界的适配性，整体采用长条形薄板类结构布局，长度方向预留了足够的空间排布相机镜头、补光灯板以及接线槽位，宽度方向严格控制在常规工业相机安装支架的兼容尺寸范围内，厚度方向做了下沉式的腔体设计，既可以让光学元件的端面与壳体外表面保持齐平，避免突出的镜头被工位上的工件剐蹭，也能减少壳体整体的重量，降低滑台负载。壳体四个角位设置了沉头安装孔，安装时螺丝可以完全沉入孔位内部，不会突出壳体表面影响相邻部件的排布，孔位的位置公差按照IT7级精度控制，和标准安装板的孔位完全匹配，不需要现场二次扩孔就能完成装配。

　　壳体表面的功能开孔完全按照内部元件的布局设置，两个大尺寸圆形开孔分别对应深度相机的发射端与接收端镜头，开孔边缘做了倒角处理，避免加工毛刺遮挡镜头视场角；旁边的小尺寸圆形孔位预留了状态指示灯的安装位，设备运行时操作人员可以直接从外部观察设备的通电、通讯、故障状态，不需要拆开壳体检查；方形开孔是预留的接线端口位置，对应USB或者工业以太网接头的插拔空间，开孔尺寸刚好兼容标准工业连接器的外形，不会出现接头插不到位或者间隙过大进灰的问题。孔位周边还设置了多个小尺寸的螺纹安装柱，内部的电路板、相机模组可以直接通过螺丝固定在这些柱位上，不需要额外增加安装支架，减少了整体的装配零件数量，也能让内部元件的固定更加牢靠，即使在设备频繁移动的工况下也不会出现元件移位的情况。

　　从结构强度的角度考虑，壳体的边缘做了折弯翻边处理，虽然整体板材厚度不大，但翻边结构大幅提升了长条形壳体的抗弯折能力，即使在安装时螺丝锁紧力稍大，也不会出现壳体中部拱起变形的问题，保证了相机安装基准面的平面度。壳体的腔体深度经过反复核算，既可以容纳常规深度相机模组加上散热垫片的总厚度，也不会因为腔体过深导致镜头到壳体表面的距离过大，影响视场范围。表面采用哑光硬质氧化处理，一方面可以提升壳体的耐磨性能，在日常拆装、维护过程中不容易被刮花，另一方面哑光表面不会反射补光灯的光线，避免杂散光进入镜头影响成像质量，这一点在高精度视觉扫描场景里尤为重要，很多普通外壳因为表面反光导致的点云噪点问题，在这款结构设计里通过表面处理和开孔倒角的配合得到了有效解决。

　　在实际装配逻辑上，这款外壳采用上下扣合的装配方式，不需要复杂的卡扣结构，通过角位的螺丝就能完成上下壳体的锁紧，维护时只需要拧开四个角的螺丝就能打开腔体，更换内部元件或者调整镜头焦距都非常方便，适合工业现场快速维护的需求。安装孔位的排布同时兼容水平安装和垂直安装两种方式，不管是装在水平的滑台台面上还是垂直的设备立板上，都能保证镜头的光轴方向符合设计要求，不需要额外定制转接板。针对车间内可能存在的电磁干扰问题，壳体采用金属材质加工，本身就可以起到一定的电磁屏蔽作用，减少车间内伺服电机、变频器产生的电磁干扰对相机信号传输的影响，提升数据传输的稳定性，避免出现画面丢帧、点云数据缺失的问题。
